Паровий котел сп-30

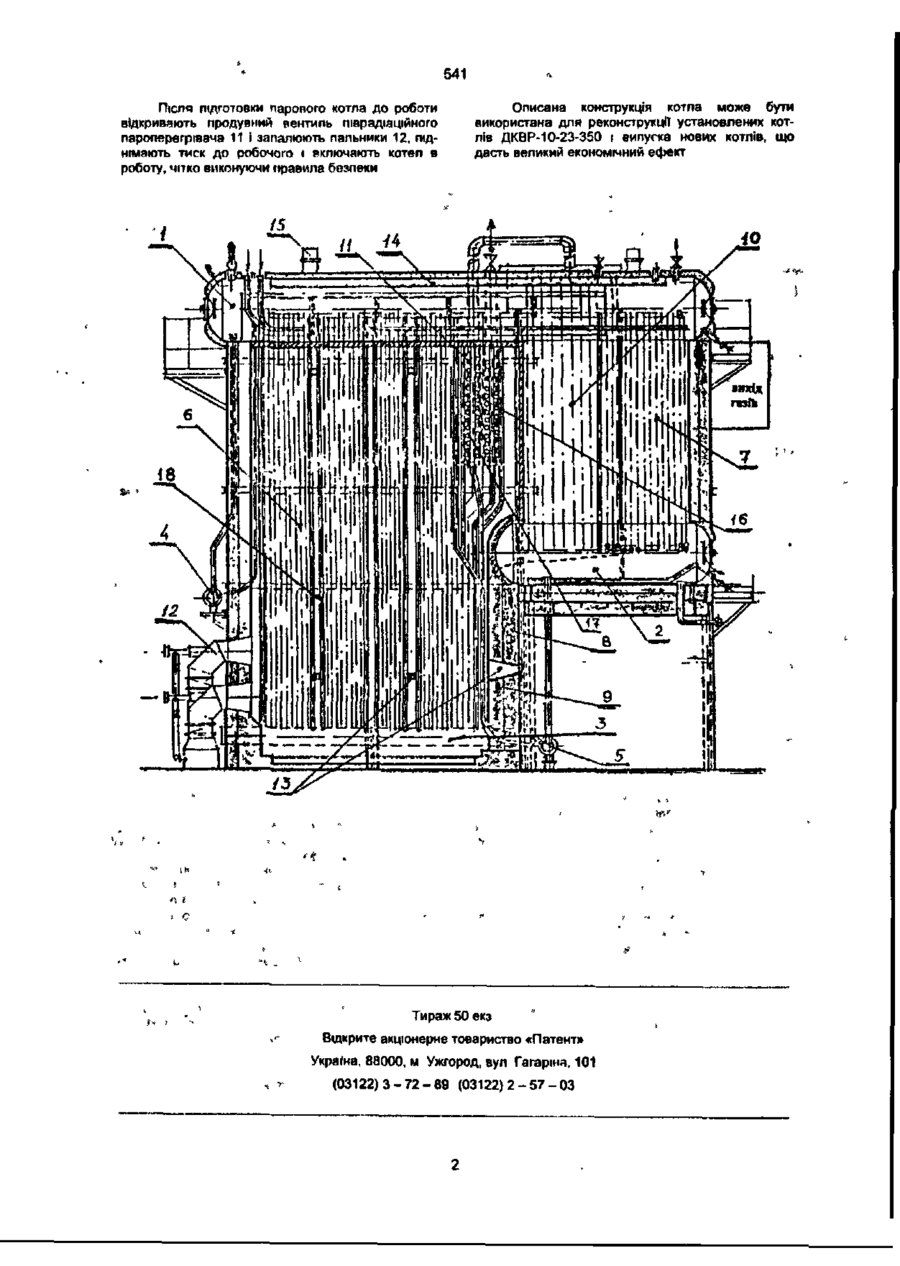

Паровий котел що має верхній і нижній барабани, з розміщеними в них кип'ятильним пуч ком та конвективним пароперегрівником, топкову камеру, що розділена перегородкою на камеру допалювання і топку, в якій розміщена екранна поверхня нагріву а чотирма колекторами, який відрізняється тим, що в нього введені сепараційний пристрій, піврадіаційний пароперегрівник, закріплений на задніх екранних трубах топково) камери, при цьому бокові екранні труби в нижній частині виконані прямими, а сепараційний пристрій розміщений у верхньому барабані, крім того конвективний пароперегрівник виконаний зі збільшеним перерізом труб Корисна модель відноситься до теплоенергетики і може використовуватись для виробництва пару для парових турбін і технологічних потреб За прототип обраний паровий котел ДКВР10-23-350 [1] з верхнім і нижнім барабанами І розміщеними в них кип'ятильним пучком конвективним пароперегрівником з юпковою камерою яка розділена перегородкою на топку і камеру догорання, яка відділпе м від кип'ятильного пучка В топковій камері розміщена екранна поверхня нагріву з чотирма колекторами Екранна поверхня нагріву виконана в вигляді екранних задніх, передніх та бокових труб Основним недоліком котла є низька продуктивність низька температура перегріву пару, низький тиск, великі заграти опєктроенерпі на власні погреби, великі витрати металу на тонну пару, низький ККД футеровка і очистка зовнішньої поверхні нагріву РВЛЛЯНПЬСЯ недосконалими В основу коригної МОДРЛІ поставлено задачу розробки парового котла у якому іа рахунок зміни конструкції достається підвищення якісних та кількісних характеристик пару, що дозволяє підвищити продуктивність та ККД котла, знизити затрати електроенергії Поставлена задача вирішується тим що в паровий котел з верхнім і нижнім барабанами і розміщеним в них кип'ятильним пучком, конвективним пароперегрівачем з топковою камерою розділеною перегородкою на камеру допалювання 4 топку, в якій розміщена екранна поверхня нагріву з чотирма колекторами, введені сепараційний пристрій та піврадіаційний пароперегрівник, скріп на задніх екранних трубах топково) камери, при цьому бокові екранні труби в нижній частині виконані прямими, а сепараційний пристрій розміщений в верхньому барабані, крім того конвективний пароперегрівник виконаний із збільшеним перерізом труб Введення ВІДМІННИХ ознак дозволяє організувати роботу котла так, що пар. проходячи через екранні труби, сепараційний пристрій, конвективний пароперегрівник зі збільшеним перерізом труб, піврадіаційний перегрівам, набуває якісно нових характеристик, що дозволяє підвищити продуктивність На кресленні представлена схема парового котла, який має верхній барабан 1, нижній барабан 2, чотири колектори, з них бокові копектори З, передній колектор 4 і задній колектор 5 Екранна поверхня нагріву виконана у вигляді екранних труб 6 - задніх, передніх та бокових Бокові екранні труби в нижній частині виконані прямими Між верхнім та нижнім барабанами розміщений кип'ятильний пучок 7 Конструкція обмуровки 8, футеровки 9, конвективний пароперегрівник 10, піврадіаційний пароперегрівник 11 Котел має тчкож пальникові пристрої 12, оглядові лючки 13 В верхньому барабані розміщений сепараційний пристрій 14 Вибухові клапани 15 встановлені в верхній частині обмуровки котла Перегородка 16 розділяє топкову камеру на камеру допалювання і топку Піврадіаційний пароперегрівник 11 установленний за допомогою кріплень 17 на задніх екранних трубах топково1 18 Пристрій працює таким чином t ю 541 Після ПІДГОТОВКИ тіарового котла до роботи відкривають продувний вентиль піарадіаційного пароперегрівача 11 і запалюють пальники 12, піднімають тиск до робочого і включають котел в роботу, чітко виконуючи правила безпеки Описана конструкція котла може бути використана для реконструкціТ установлених котлів ДКВР-10-23-350 t випупса нових котлів, що дасть великий економічний ефект п і Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
