Пристрій для закріплення арматури

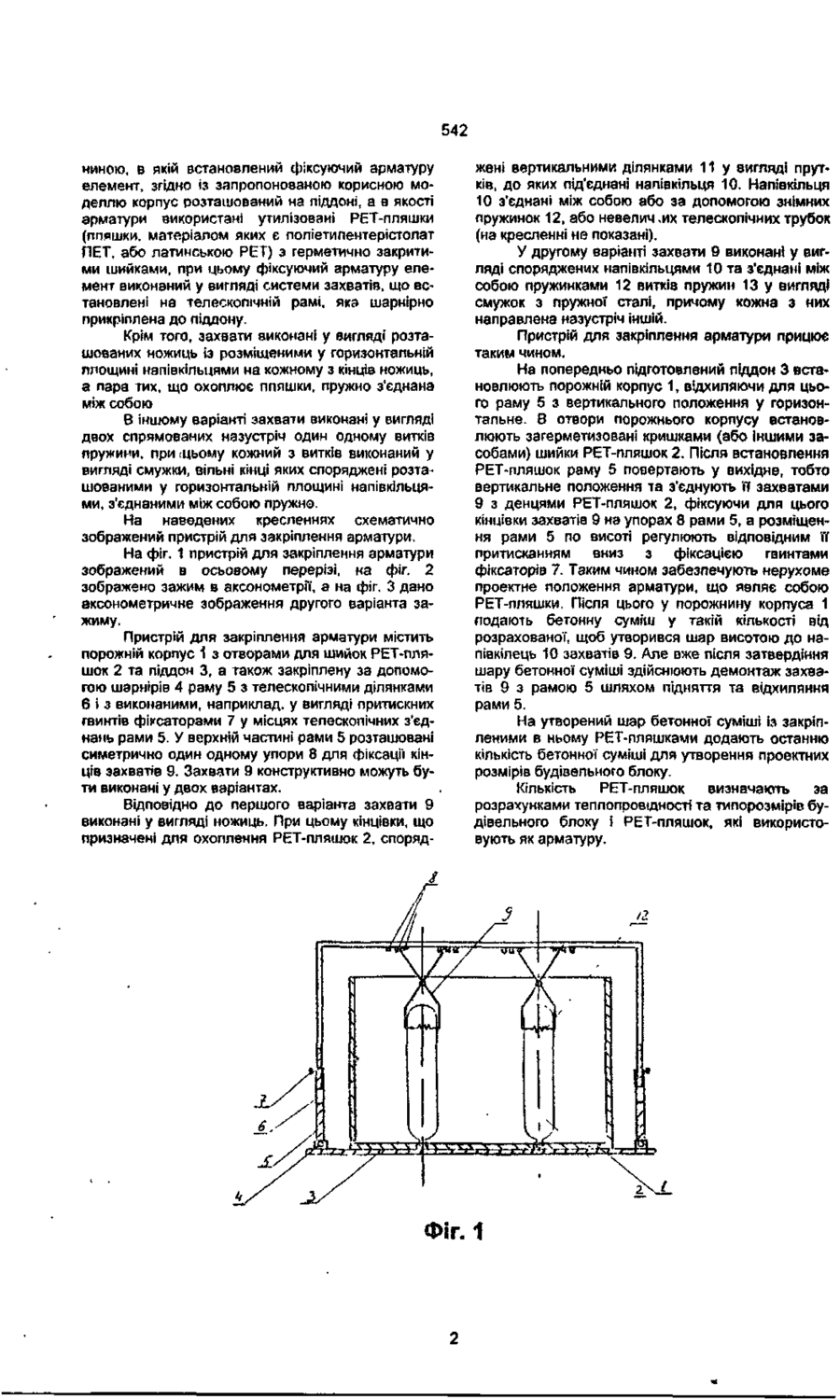

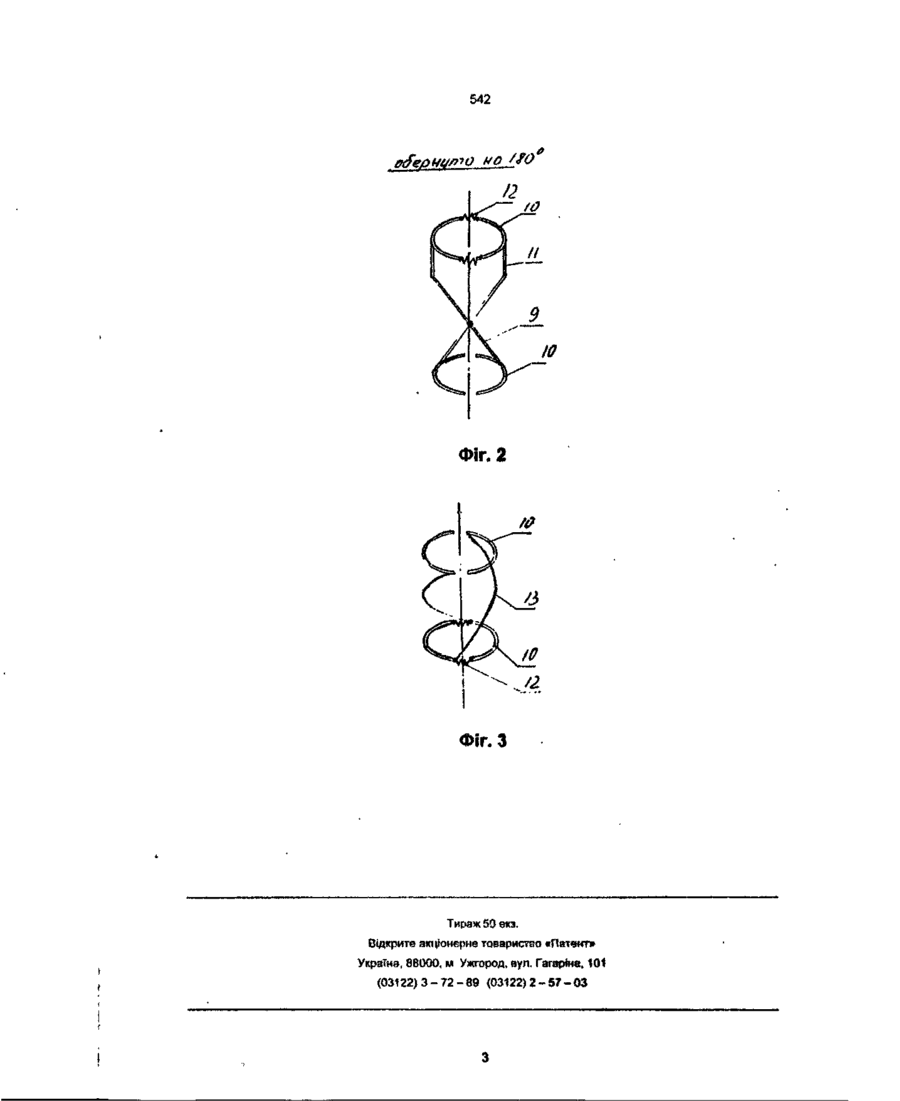

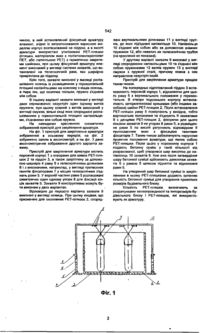

1. Пристрій для закріплення арматури, що містить корпус з внутрішньою порожниною, в якій встановлено фіксуючий арматуру елемент, який відрізняється тим, що корпус розташований на піддоні, а як арматуру використано утилізовані пляшки з поліетилентеристолату, шийки яких закриті, при цьому фіксуючий арматуру елемент Корисна модель належить до галузі1 будівництва, зокрема до засобів закріплення арматури і може бути використана при виготовленні будівельних блоків Відомий пристрій для закріплення арматури, що містить корпус із внутрішньою порожниною та виступами для з'єднання з опорним елементом, а також встановлений в порожнині корпуса фіксуючий пристрій, що виконаний у вигляді спірального пружного елемента, один кінець якого нерухомо прикріплений до торця корпуса, а до іншого кінця під'єднаний механізм загвинчування з фіксатором, встановленим на другому торці корпуса [див. А.С. СРСР Nfl 910970, Е 04 С 5/12, 1980 p.] Недоліком такого пристрою є використання в ньому механізму для загвинчування спірального пружного елемента з ручним приводом, що підвищує витрати праці та знижує зручність експлуатації. Відомий також пристрій для встановлення арматурних каркасів у форму для виготовлення виробів з будівельних сумішей та утримання їх в заданому положенні в процесі твердіння суміші, який містить несучу раму-траверсу з поперечними балкзми та закріпленими на них фіксаторами |див. пат. Франції № 1288517, В 28 С, 1971 p.]. Недоліками такого пристрою є мапа продуктивність через те, що укладка каркасів у форму та орієнтація арматурних каркасів при їх фіксації потребує затрати ручної праці. виконаний у вигляді системи захватів, що встановлені на телескопічній рамі, яка шарнірно прикріплена до піддону 2. Пристрій для закріплення арматури за п. 1, який відрізняється тим, що захвати виконані у вигляді вертикально розташованих ножиць із розміщеними у горизонтальній площині півкільцями на кожному з кінців ножиць, а пара тих, що охоплює пляшки, пружно з'єднана між собою. З Пристрій для закріплення арматури за п. 1. який відрізняється тим, що захвати виконані у вигляді двох спрямованих назустріч один одному витків пружини, при цьому кожен з витків виконаний у вигляді смужки, вільні кінці витків споряджені розташованими у горизонтальній площині півкільцями, з'єднаними між собою пружно. Найбільш близькими за технічною суттю до запропонованої корисної моделі є пристрій для закріплення арматури, що містить корпус із внутрішньою порожниною, в якій встановлено фіксуючий елемент у вигляді згорнутої у спіраль пружної стрічки та засобу для її загвинчування, при цьому спіральна стрічка згорнута з нахпистом її суміжних витків, є засіб для загвинчування стрічки, виконаний у вигляді охоплюючої пружної еластичної трубчастої оболонки, яка герметично прикріплена кінцями до корпуса з утворенням у його порожнині кільцевої камери, призначеної для подачі робочого середовища під тиском |див. А.С. СРСР № 1043279. Е 04 С 5/12, 1981 p.] Суттєвим недоліком такого пристрою є великі витрати пружної сталі на виготовлення фіксуючого елемента через необхідність обгортання арматури по всій її довжині, а також висока трудоємкість при його виготовленні. В основу корисної моделі, яка заявляється, поставлене завдання у відомому пристрої для закріплення арматури шляхом зміни його конструкції отримати новий технічний результат, що виражається у зменшенні витрат матеріалів та праці при виготовленні будівельних блоків, а також підвищенні їх теплоспроможності. Поставлене завдання вирішується таким чином. У відомому пристрої для закріплення арматури, що містить корпус з внутрішньою порож С4 Ю < Z) 542 ниною, в якій встановлений фіксуючий арматуру елемент, згідно із запропонованою корисною моделлю корпус розташований на піддоні, а в якості арматури використані утилізовані РЕТ-пляшки (пляшки, матеріалом яких є поліетипентерістолат ПЄТ, або латинською PET) з герметично закритими шийками, при цьому фіксуючий арматуру елемент виконаний у вигляді системи захватів, що встановлені на телескопічній рамі, яка шарнірно прикріплена до піддону. Крім того, захвати виконані у вигляді розташованих ножиць із розміщеними у горизонтальній площині напівкільцями на кожному з кінців ножиць, а пара тих, що охоплює пляшки, пружно з'єднана між собою В іншому варіанті захвати виконані у вигляді двох спрямованих назустріч один одному витків пружини, при сцьому кожний з витків виконаний у вигляді смужки, вільні кінці яких споряджені розташованими у горизонтальній площині напівкільцями, з'єднаними між собою пружно. На наведених кресленнях схематично зображений пристрій для закріплення арматури. На фіг. 1 пристрій для закріплення арматури зображений в осьовому перерізі, ка фіг. 2 зображено зажим в аксонометрії, а на фіг. З дано аксонометричне зображення другого варіанта зажиму. Пристрій для закріплення арматури містить порожній корпус 1 з отворами для шийок РЕТ-пляшок 2 та піддон 3, а також закріплену за допомогою шарнірів 4 раму 5 з телескопічними ділянками 6 і з виконаними, наприклад, у вигляді притискних гвинтів фіксаторами 7 у місцях телескопічних з'єднань рами 5. У верхній частині рами 5 розташовані симетрично один одному упори 8 для фіксації кінців захватів 9. Захвати 9 конструктивно можуть бути виконані у двох варіантах. Відповідно до першого варіанта захвати 9 виконані у вигляді ножиць. При цьому кінцівки, що призначені для охоплення РЕТ-пляшок 2, споряд жені вертикальними ділянками 11 у вигляді прутків, до яких під'єднані напівкільця 10. Напівкільця 10 з'єднані між собою або за допомогою знімних пружинок 12, або невеличких телескопічних трубок (на кресленні не показані). У другому варіанті захвати 9 виконані у вигляді споряджених напівкільцями 10 та з'єднані між собою пружинками 12 витків пружин 13 у вигляді смужок з пружної сталі, причому кожна з них направлена назустріч іншій. Пристрій для закріплення арматури лрицюе таким чином. На попередньо підготовлений піддон 3 встановлюють порожній корпус 1, відхиляючи для цього раму 5 з вертикального положення у горизонтальне. В отвори порожнього корпусу встановлюють загерметизовані кришками (або іншими засобами) шийки РЕТ-пляшок 2. Після встановлення РЕТ-пляшок раму 5 повертають у вихідне, тобто вертикальне положення та з'єднують її захватами 9 з денцями РЕТ-пляшок 2, фіксуючи для цього кінцівки захватів 9 на упорах 8 рами 5, а розміщення рами 5 по висоті регулюють відповідним її притисканням вниз з фіксацією гвинтами фіксаторів 7. Таким чином забезпечують нерухоме проектне положення арматури, що являє собою РЕТ-пляшки. Після цього у порожнину корпуса 1 подають бетонну суміш у такій кількості від розрахованої, щоб утворився шар висотою до напівкілець 10 захватів 9. Але вже після затвердіння шару бетонної суміші здійснюють демонтаж захватів 9 з рамою 5 шляхом підняття та відхиляння рами 5. На утворений шар бетонної суміші із закріпленими в ньому РЕТ-пляшками додають останню кількість бетонної суміші для утворення проектних розмірів будівельного блоку. Кількість РЕТ-пляшок визначають за розрахунками теплопровідності та типорозмірів будівельного блоку і РЕТ-пляшок, які використовують як арматуру. /2 542 Фіг. 2 /a Фїг. З Тираж 50 екз. Відкрите акціонерне товаристео «Патент» Україна, 88000, м Ужгород, вул. Гагаріна, 10f (03122)3-72-89 (03122)2-57-03
