Пляшка

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 5418

Опубліковано: 15.03.2005

Завантажити PDF файл.

Формула / Реферат

1. Пляшка для рідини, що містить конічну горловину, що розширюється до нахилених плечей, з вінчиком і циліндричний корпус, сполучений з дном, у якої місця переходу горловини в плечі і плечей в корпус виконані по радіусах, яка відрізняється тим, що відношення габаритної висоти пляшки до її максимального діаметра корпусу задовольняє співвідношення:

3,70<H/D<3,93,

де Н - габаритна висота пляшки, мм;

D - максимальний діаметр корпусу, мм;

при цьому співвідношення найменшого і найбільшого діаметрів конічної горловини задовольняє співвідношення:

0,58<d1/d2<0,62,

де d1 - найменший діаметр горловини, мм;

d2 - найбільший діаметр горловини, мм;

а висота горловини вибрана із співвідношення:

2,80<Н/(а+b)<2,90,

де а - висота вінчика, мм;

b - висота конічної горловини, мм;

і поверхня плечей виконана увігнутою з радіусом кривизни від 25,3 до 27,3 мм на ділянці, сполученій з горловиною, і випуклою з радіусом кривизни від 31,0 до 33,0 мм на ділянці, сполученій з корпусом.

2. Пляшка за п. 1, яка відрізняється тим, що габаритна висота Н виконана рівною 259,0-263,0 мм.

3. Пляшка за п. 1, яка відрізняється тим, що діаметр D корпусу виконаний рівним 67,0-70,0 мм.

4. Пляшка за п. 1, яка відрізняється тим, що висота вінчика виконана рівною близько 12,0 мм, а висота конічної горловини вибрана рівною близько 79,3 мм.

5. Пляшка за п. 1, яка відрізняється тим, що дно виконано увігнутим.

6. Пляшка за п. 5, яка відрізняється тим, що дно виконано з радіусом кривизни близько 76,5 мм.

7. Пляшка за п. 1, яка відрізняється тим, що циліндричний корпус виконаний висотою близько 118,5 мм.

8. Пляшка за п. 1, яка відрізняється тим, що ділянка сполучення корпусу з дном виконана криволінійною з висотою близько 15 мм.

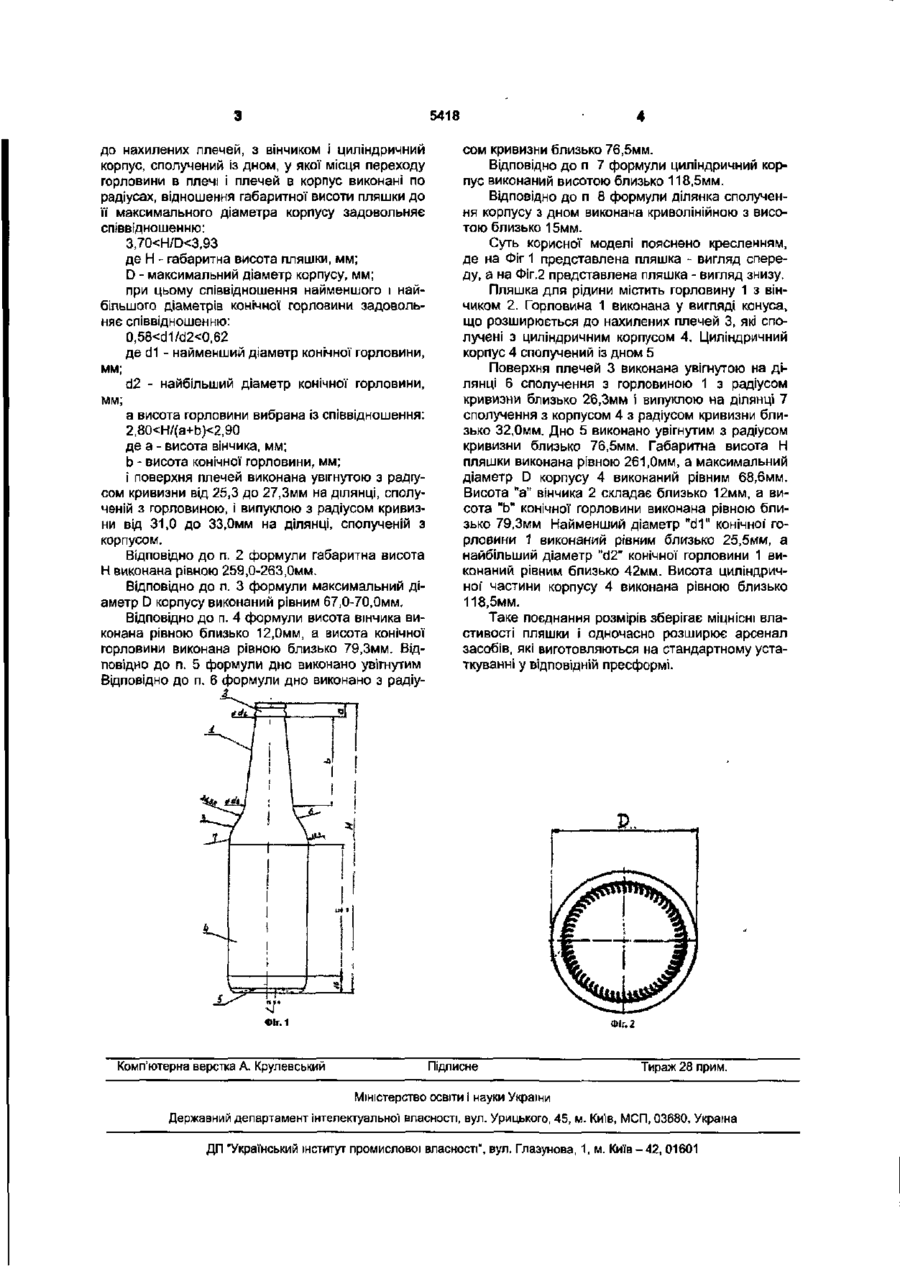

Текст

Дивитися

Додаткова інформація

Назва патенту англійською

Bottle

Назва патенту російською

Бутылка

Автори російською

Пятко Виктор Владимирович

МПК / Мітки

МПК: B65D 1/02

Мітки: пляшка
