Надувний рятувальний засіб “соломинка”

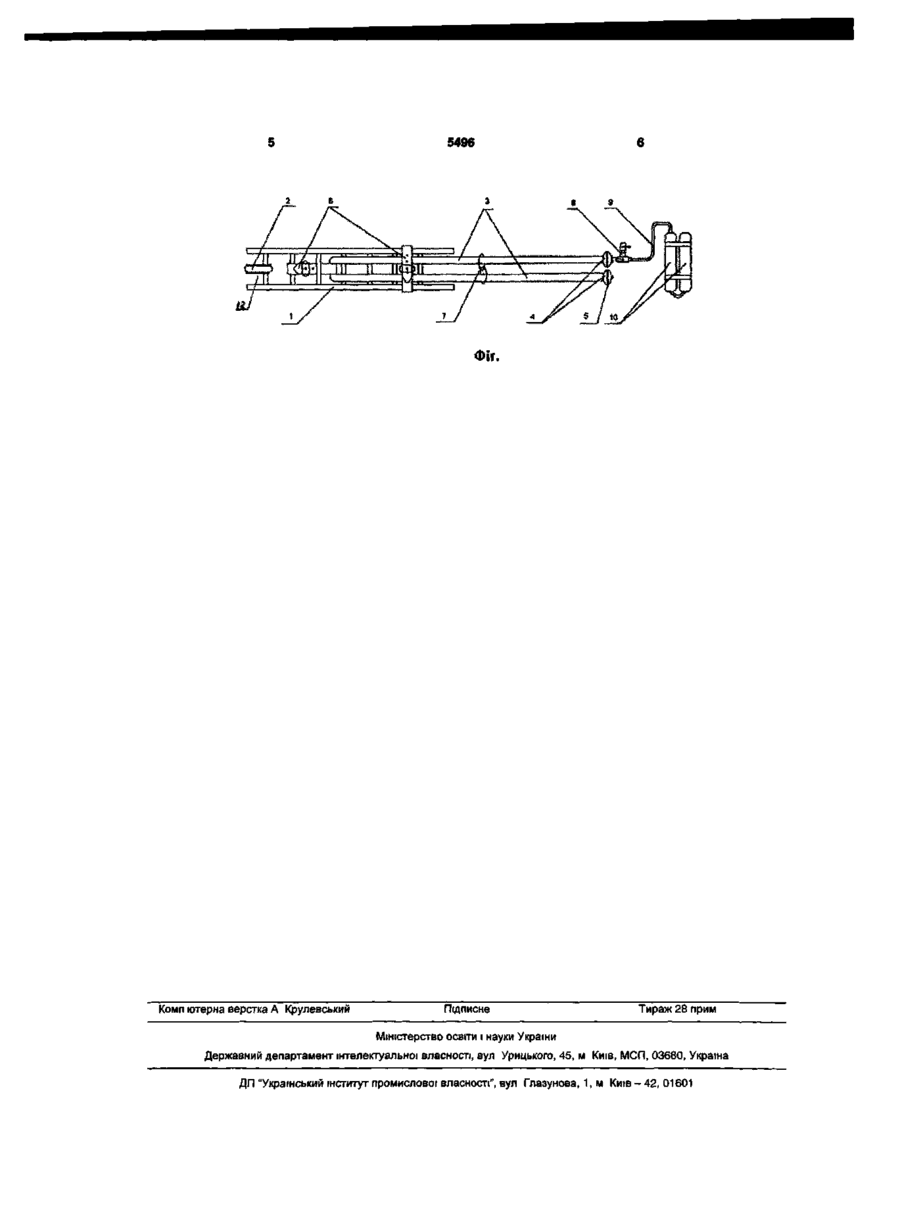

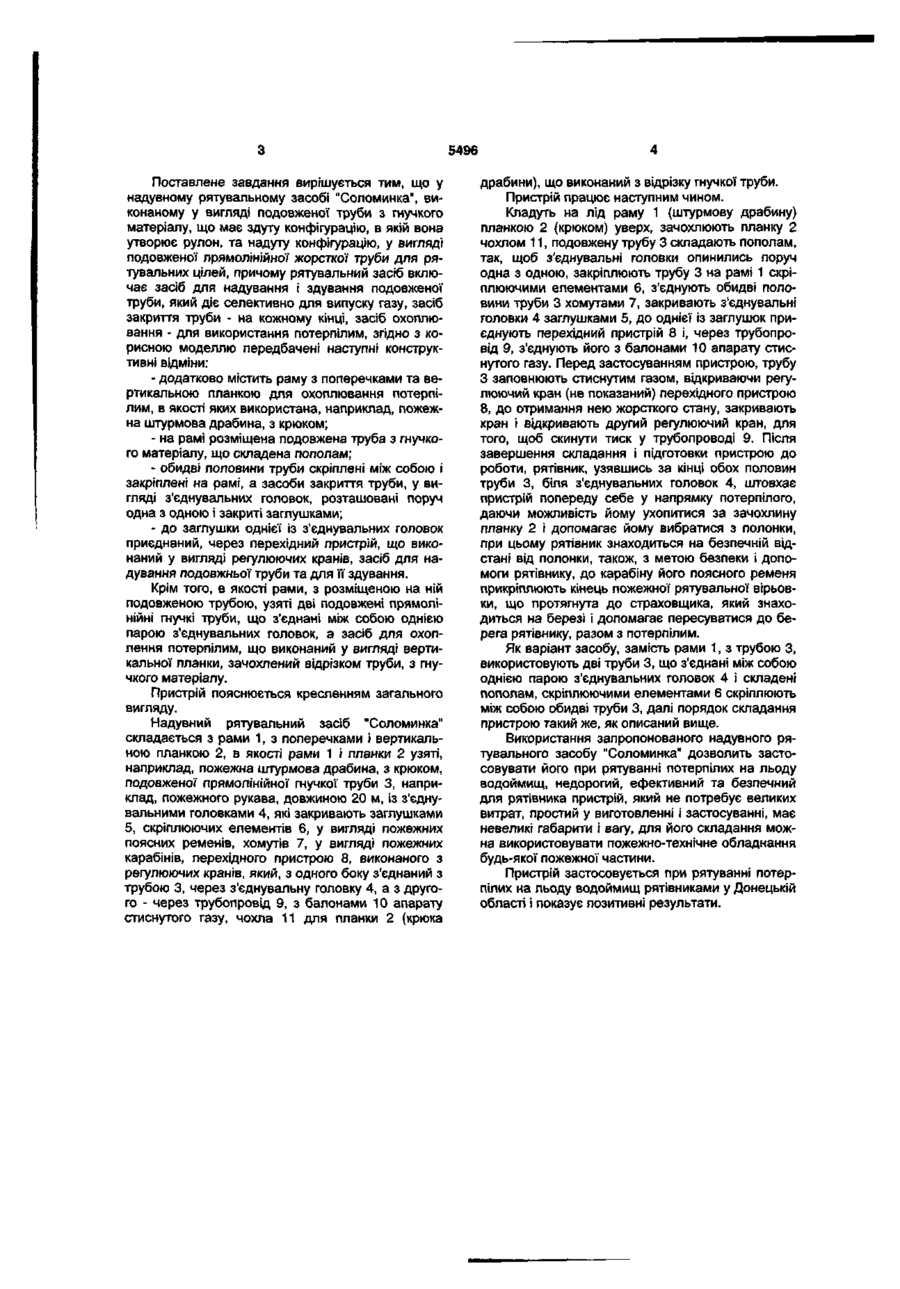

1. Надувний рятувальний засіб, що виконаний у вигляді подовженої труби з гнучкого матеріалу, яка має здуту конфігурацію, в якій вона утворює рулон, та надуту конфігурацію у вигляді подовженої прямолінійної жорсткої труби для рятувальних цілей, причому рятувальний засіб включає засіб для надування і здування подовженої труби, який діє селективно для випуску газу, засіб закриття труби - на кожному кінці, засіб охоплювання - для використання потерпілим, який відрізняється тим, що додатково містить раму з поперечками та вертикальною планкою, закріпленою на ній, для охоплення потерпілим, за які використана, наприклад, пожежна штурмова драбина з крюком, на якій розміщена подовжена труба з гнучкого матеріалу, що складена пополам, обидві половини труби скріплені між собою і закріплені на рамі, а засоби закриття труби, у вигляді з'єднувальних головок, розташовані поруч одна з одною і закриті заглушками, при цьому до заглушки однієї із з'єднувальних головок приєднаний, через перехідний пристрій, що виконаний у вигляді регулюючих кранів, засіб для надування подовженої труби та для її здування. 2. Надувний рятувальний засіб за п. 1, який відрізняється тим, що як раму та подовжену трубу використано дві подовжені прямолінійні гнучкі труби, що з'єднані між собою парою з'єднувальних головок. 3. Надувний рятувальний засіб за п. 1, який відрізняється тим, що засіб для охоплення потерпілим, який виконаний у вигляді вертикальної планки, зачохлений відрізком труби з гнучкого матеріалу. Передбачувана корисна модель відноситься до рятувальних засобів на воді, а саме, до пристроїв для рятування людей, що провалилися під лід. Найбільш близьким, за технічною суттю та результату, що досягають, є надувний рятувальний пристрій, який виконаний для особистого використання, у вигляді подовженої труби з гнучкого матеріалу, що має здуту конфігурацію, та в якій вона утворює рулон і надуту конфігурацію, у вигляді подовженої прямолінійної жорсткої труби для рятувальних цілей, причому рятувальний засіб включає в себе засіб для надування подовженої труби і засіб для її здування, селективно діюче для випуску газу, закриття для труби на кожному кінці, що утворює плоску ділянку, навколо якої утворюється рулон, засоби охоплення біля плоских ділянок для використання рятівником та постраждалою людиною, при цьому труба у надутому стані має жорсткість, яка забезпечує витримування, принаймні, особистої ваги у повітрі, при утриманні її за один край, а жорсткість і довжина труби у надутому стані діють як пливучий засіб для людини при частковому зануренні одного краю подовженої труби, коли залишена частина труби знаходиться в повітрі над водою [Патент РФ №2191133, кл. В63С 9/00, опублікований 20.10.2002] Недоліками відомого надувного рятувального засобу є ненадійність і недостатня ефективність проведення рятувальних робіт - конструкція може виявитися недостатньо жорсткою, недостатнє забезпечення техніки безпеки. В основу корисної моделі поставлене завдання удосконалення надувного рятувального засобу "Соломинка", в якому додаткове введення рами з поперечками та вертикальною планкою, для охоплення постраждалим, розміщення на рамі подовженої труби, з гнучкого матеріалу, яка складена пополам, причому, обидві половини труби скріплені між собою і закріплені на рамі, розміщення засобів закриття труби, у вигляді з'єднувальних головок із заглушками, поруч одна з одною, приєднання до заглушки однієї із з'єднувальних головок засобу для надування труби, приєднаного до неї через перехідний пристрій, забезпечують жорсткість конструкції, цим забезпечується ефективність проведення рятувальних робіт та підвищення безпеки рятувальника. (22)21.06.2004 (0 0) Ю 5496 Поставлене завдання вирішується тим, що у надувному рятувальному засобі "Соломинка", виконаному у вигляді подовженої труби з гнучкого матеріалу, що має здуту конфігурацію, в якій вона утворює рулон, та надуту конфігурацію, у вигляді подовженої прямолінійної жорсткої труби для рятувальних цілей, причому рятувальний засіб включає засіб для надування і здування подовженої труби, який діє селективно для випуску газу, засіб закриття труби - на кожному кінці, засіб охоплювання - для використання потерпілим, згідно з корисною моделлю передбачені наступні конструктивні відміни: - додатково містить раму з поперечками та вертикальною планкою для охоплювання потерпілим, в якості яких використана, наприклад, пожежна штурмова драбина, з крюком; - на рамі розміщена подовжена труба з гнучкого матеріалу, що складена пополам; - обидві половини труби скріплені між собою і закріплені на рамі, а засоби закриття труби, у вигляді з'єднувальних головок, розташовані поруч одна з одною і закриті заглушками; - до заглушки однієї із з'єднувальних головок приєднаний, через перехідний пристрій, що виконаний у вигляді регулюючих кранів, засіб для надування подовжньої труби та для її здування. Крім того, в якості рами, з розміщеною на ній подовженою трубою, узяті дві подовжені прямолінійні гнучкі труби, що з'єднані між собою однією парою з'єднувальних головок, а засіб для охоплення потерпілим, що виконаний у вигляді вертикальної планки, зачохлений відрізком труби, з гнучкого матеріалу. Пристрій пояснюється кресленням загального вигляду. Надувний рятувальний засіб "Соломинка" складається з рами 1, з поперечками і вертикальною планкою 2, в якості рами 1 і планки 2 узяті, наприклад, пожежна штурмова драбина, з крюком, подовженої прямолінійної гнучкої труби 3, наприклад, пожежного рукава, довжиною 20 м, із з'єднувальними головками 4, які закривають заглушками 5, скріплюючих елементів 6, у вигляді пожежних поясних ременів, хомутів 7, у вигляді пожежних карабінів, перехідного пристрою 8, виконаного з регулюючих кранів, який, з одного боку з'єднаний з трубою 3, через з'єднувальну головку 4, а з другого - через трубопровід 9, з балонами 10 апарату стиснутого газу, чохла 11 для планки 2 (крюка драбини), що виконаний з відрізку гнучкої труби. Пристрій працює наступним чином. Кладуть на лід раму 1 (штурмову драбину) планкою 2 (крюком) уверх, зачохлюють планку 2 чохлом 11, подовжену трубу 3 складають пополам, так, щоб з'єднувальні головки опинились поруч одна з одною, закріплюють трубу 3 на рамі 1 скріплюючими елементами 6, з'єднують обидві половини труби 3 хомутами 7, закривають з'єднувальні головки 4 заглушками 5, до однієї із заглушок приєднують перехідний пристрій 8 і, через трубопровід 9, з'єднують його з балонами 10 апарату стиснутого газу. Перед застосуванням пристрою, трубу З заповнюють стиснутим газом, відкриваючи регулюючий кран (не показаний) перехідного пристрою 8, до отримання нею жорсткого стану, закривають кран і відкривають другий регулюючий кран, для того, щоб скинути тиск у трубопроводі 9. Після завершення складання і підготовки пристрою до роботи, рятівник, узявшись за кінці обох половин труби 3, біля з'єднувальних головок 4, штовхає пристрій попереду себе у напрямку потерпілого, даючи можливість йому ухопитися за зачохлину планку 2 і допомагає йому вибратися з полонки, при цьому рятівник знаходиться на безпечній відстані від полонки, також, з метою безпеки і допомоги рятівнику, до карабіну його поясного ременя прикріплюють кінець пожежної рятувальної вірьовки, що протягнута до страховщика, який знаходиться на березі і допомагає пересуватися до берега рятівнику, разом з потерпілим. Як варіант засобу, замість рами 1, з трубою З, використовують дві труби 3, що з'єднані між собою однією парою з'єднувальних головок 4 і складені пополам, скріплюючими елементами 6 скріплюють між собою обидві труби 3, далі порядок складання пристрою такий же, як описаний вище. Використання запропонованого надувного рятувального засобу "Соломинка" дозволить застосовувати його при рятуванні потерпілих на льоду водоймищ, недорогий, ефективний та безпечний для рятівника пристрій, який не потребує великих витрат, простий у виготовленні і застосуванні, має невеликі габарити і вагу, для його складання можна використовувати пожежно-технічне обладнання будь-якої пожежної частини. Пристрій застосовується при рятуванні потерпілих на льоду водоймищ рятівниками у Донецькій області і показує позитивні результати. 5496 2 Ь Ш 9 ФІГ. Комп ютерна верстка А Крулевський Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
