Формула / Реферат

1. Підіймач колосків для жниварок збиральних машин з косарними пальцями (2), встановленими на косарному брусі (1), що включає тримач (6, 106), виконаний з можливістю з'єднання з косарним брусом (1), стеблопідіймач (9), з'єднаний з тримачем (6, 106), та кріплення (10, 110), що з'єднане з тримачем (6, 106) і виконане з можливістю скріплення з косарним пальцем (2), що включає фіксатор (11, 111), встановлений на тримачі (6, 106), стопорний важіль (16, 116), розташований на фіксаторі (11, 111) з можливістю повертання навколо осі хитання (15, 115), що має перше плече (17, 117) важеля і друге плече (18, 118) важеля принаймні з однією храповою поверхнею (24, 24а), та  стопорний елемент (25, 125), який входить у контакт з однією з храпових поверхонь (24, 24а) стопорного важеля (16, 116) та запобігає його зміщенню, який відрізняється тим, що перше плече (17, 117) важеля має установлювальний гвинт (20, 120), виконаний з можливістю спирання на нього косарного пальця (2).

2. Підіймач колосків за п. 1, який відрізняється тим, що перше плече (17, 117) важеля має різьбовий отвір (19), через який проходить установлювальний гвинт (20, 120).

3. Підіймач колосків за будь-яким з пп. 1 або 2, який відрізняється тим, що на встановлювальному гвинті (20, 120) розташовано контргайку (22).

4. Підіймач колосків за п. 1, який відрізняється тим, що храпова поверхня (24, 24а) є частиною храпового зубця (23).

5. Підіймач колосків за будь-яким з пп. 1 або 4, який відрізняється тим, що стопорний елемент є пласкою пружиною (25, 125), що пружно упирається у храпову поверхню (24, 24а) стопорного важеля (16, 116).

6. Підіймач колосків за п. 5, який відрізняється тим, що на храпову поверхню (24, 24а) спирається торець (26) пласкої пружини (25).

7. Підіймач колосків за п. 5, який відрізняється тим, що у пласкій пружині (125) виконано проріз (38), що має контактну поверхню (29), і що важіль блокування (116) своєю храповою поверхнею (24, 24а) входить у контакт з контактною поверхнею (29).

8. Підіймач колосків за будь-яким з пп. 1-7, який відрізняється тим, що перше та друге плечі (17, 18, 117, 118) важеля сходяться під кутом одне до одного, а вісь хитання (15, 115) розташована у місці сходження.

9. Підіймач колосків за п. 1, який відрізняється тим, що фіксатор (11, 111) містить дві паралельні губки (12), з'єднані принаймні однією перемичкою (13), скріпленою з тримачем (6).

10. Підіймач колосків за будь-яким з пп. 2-9, який відрізняється тим, що стопорний елемент (25, 125) розташований між губками (12) та в зоні руху другого плеча (18, 118) важеля.

Текст

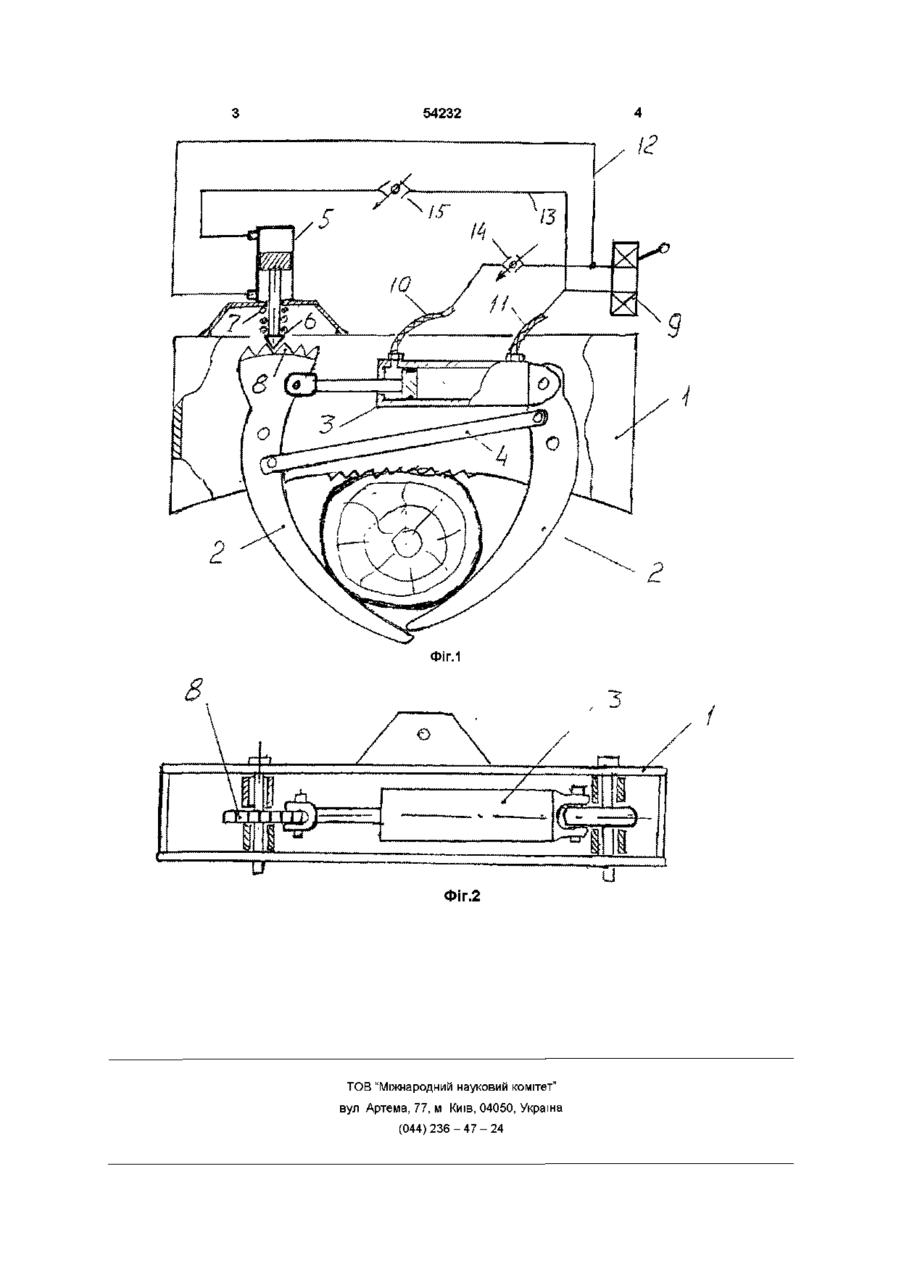

Начіпне трелювальне обладнання, що містить раму, клешневий захват, синхронізуючу тягу і Винахід відноситься до лісового машинобудування, зокрема, до начіпного трелювального обладнання, яке начіпляється на трактори загальногосподарського призначення і використовується для трелювання (підтягування) деревини (хлистів, сортиментів) при виконанні суцільних рубок та рубок догляду за лісом Для виконання трелювальних робіт розроблені і використовуються начіпні трелювальні засоби(Ас СРСР №941273, МПК B66F 9/18, а с №1438984, МПК В60Р 3/40, №1638042 МПК В60Р 3/40), які складаються з рами, клешневого захвату сінхронізуючої тяги та гідроциліндру приводу клешні ВІДОМІ також трелювальні засоби з механізмом фіксації деревини в клешнях у вигляді канатноблочної системи (ас №1638042, 1701582 В60Р 3/40) Недоліком такої системи є складність і недостатня надійність фіксації вантажу в захваті, особливо при трелюванні одночасно декілька хлистів або сортаментів Винаходом ставиться завдання спрощення конструкції пристрою для фіксації деревини в захваті, підвищення надійності утримання її під час руху агрегату зменшення енергоі металомісткості Поставлене винаходом завдання досягається тим, що начіпному трелювальному обладнанні що містить раму, клешневий захват, сінхронізіруючу тягу і гідроциліндр приводу клешнів, згідно винаходу, додатково встановлений гідромеханічний пристрій, який включає допоміжний гідроциліндр, паралельно підключений до основного, фіксатор і гребінку, яка гідроциліндр приводу клешень, яке відрізняється тим, що на трелювальному обладнанні додатково встановлений гідромеханічний пристрій, який включає допоміжний гідроциліндр, паралельно підключений до основного, фіксатор і гребінку, яка з'єднана з клешнею захвату, а в гідросистемі обладнання додатково встановлені два регулюючі пдроклапани з єднана з клешнею захвату, а в гідросистемі обладнання додатково встановлені два регулюючі пдроклапани На фіг 1 приведена схема начіпного трелювального обладнання, на фіг 2 приведено вид зверху основного гідроциліндра на фіг 1 Начіпне трелювальне обладнання складається з рами 1, двох клешнів 2, основного гідроциліндру приводу клешнею 3, синхронізуючої тяги 4, гідромеханічного замка, який включає допоміжний циліндр 5, фіксатор 6, пружину 7 і гребінку 8, яка розташована на клешні 2 захвату Для приводу основного гідроциліндру і гідромеханічного замка встановлена гідросистема, яка включає пдророзподільник 9, основні пдропроводи 10 і Н ДОПОМІЖНІ пдропроводи 12 113, пдроклапани 14 і 15 Трелювальне обладнання працює таким чином Для захвату деревини робоча рідина за допомогою пдророзподільника 9 подається спочатку через трубопровід 12 в нижню порожнину допоміжного циліндра 5 пдрозамка і подолавши опір пружини 7 підіймає фіксатор 6 від гребінки 8 і розблоковує клешні 2 захвату Після досягнення певного тиску, в трубопроводі відкривається клапан 14 і рідина подається в рукав 10 основного циліндру, розкриваючи клешні 2 і здійснюється захоплювання деревини Для затиснення вантажу робоча рідина подається в трубопровід И основного гідроциліндру, здійснюється затиснення пачки до повного зусилля, після чого автоматично відкривається клапан 15 і рідина подається в допоміжний гідроциліндр 5 гідромеханічного замка, фіксуючи за допомогою фіксатора 6 і гребінки 8 положення клешнею 2 захвату со сч Ю 54232 г Фіг.1 З 8 I ГОТ и Фіг.2 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 u

Дивитися

Додаткова інформація

Назва патенту англійською

Attached skidding accessories

Автори англійською

Beheba Volodymyr Mykolaiovych, Beheba Stanislav Volodymyrovych

Назва патенту російською

Навесная трелевочная оснастка

Автори російською

Бегеба Владимир Николаевич, Бегеба Станислав Владимирович

МПК / Мітки

МПК: B60P 3/40

Мітки: обладнання, начіпне, трелювальне
