Робоче обладнання екскаватора

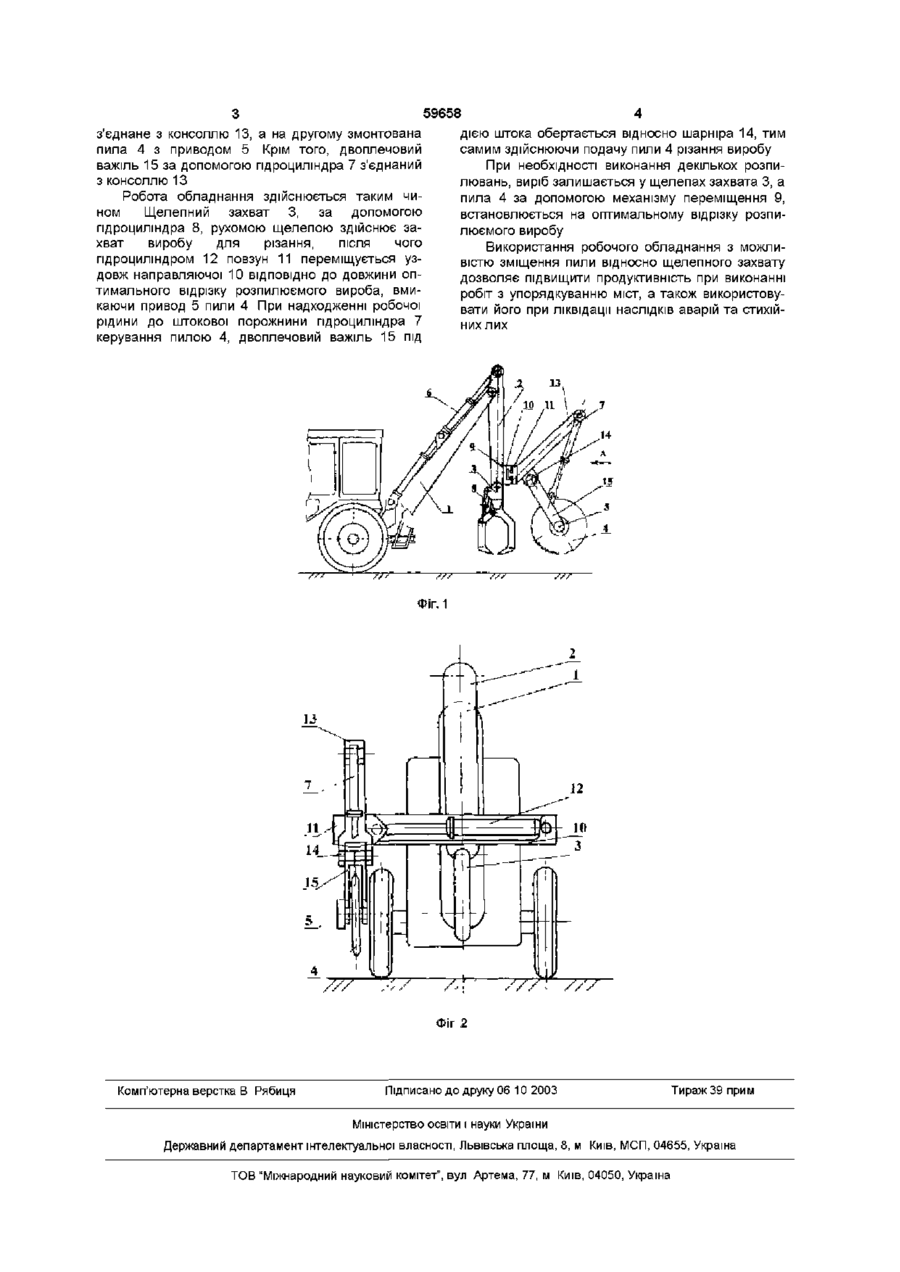

1 Робоче обладнання экскаватора, що містить стрілу, рукоять, щелепний захват, пилу з приводом, двоплечии важіль та гідроциліндри керування, яке відрізняється тим, що воно додатково обладнано механізмом переміщення пили уздовж розпилюваного виробу 2 Робоче обладнання за п 1, яке відрізняється тим, що механізм переміщення пили встановлений на рукояті перпендикулярно до неї і виконаний у вигляді повзуна, що переміщується по напрямній за допомогою гідроциліндра 3 Робоче обладнання за п 1, яке відрізняється тим, що пила з приводом встановлена на консолі, жорстко з'єднаній з повзуном Винахід стосується будівельно-шляхових машин, розширює технологічні можливості робочого обладнання і може бути використаний у комунальному господарстві для різання деревини та обпилювання гілок при упорядкуванні житлових районів, а також для розпилювання виробів при ліквідації наслідків аварій та стихійних лих Існує робоче обладнання за а с СРСР №2121266, Кл A01G23/08, 23/081, 1988, що містить стрілу, захват, дискову пилу з приводом та гідро циліндри керування Недоліком такої конструкції є великі габаритні розміри та неможливість використання при різанні горизонтально розташованих предметів, а також неможливість застосування її в міських умовах Найбільш близькою до пропонуємої є робоче обладнання екскаватора за деклараційним патентом України №38543А, 7В65 G67/00, А01 023/08, Е01 С5/00, до складу якого входить стріла, рукоять, щелепний захват, гідро циліндри керування, двоплечовий важіль, пила з приводом, розташована рівнобіжно щелепному захвату Недоліком їда конструкції є низька продуктивність та обмежені можливості, обумовлені тим, що положення пили відносно щелепного захвату незмінне, а для розпилювання виробу необхідно декілька раз опустити останній на грунт, розкрити щелепний захват, перемістити базову машину відносно розпилюємого виробу, знову встановити щелепний захват на виріб, захватити та підняти його, а у випадку затискання виробу виконати роботу практично неможливо Основою винаходу є задача вдосконалення робочого обладнання, в якому за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих досягається суттєве підвищення продуктивності обладнання та розширення його технологічних можливостей Означена задача вирішується тим, що робоче обладнання екскаватора, що містить стрілу, рукоять, щелепний захват, пилу з приводом, двоплечовий важіль та гідроциліндри керування, яке відрізняється тим, що воно додатково обладнане механізмом переміщення пили уздовж розпилюємого вироба, встановленим на рукояті перпендикулярно до неї і виконаним у вигляді повзуна, що переміщується по напрямній за допомогою гідроциліндра, а пила з приводом встановлена на консолі, жорстко з'єднаній з повзуном Суть винаходу пояснюється кресленням, де на фіг 1 зображена базова машина з робочим обладнанням, загальний вигляд, на фіг 2 - робоче обладнання, вигляд за стрілкою А на фіг 1 Робоче обладнання має стрілу 1, рукоять 2, щелепний захват 3, пилу 4, з приводом 5, гідроциліндри керування рукояттю 6, пилою 7, рухомою щелепою 8, при цьому на рукояті 2 монтується механізм переміщення 9 пили 4 Механізм переміщення 9 містить напрямну 10, повзун 11 і гідроциліндр 12 переміщення повзуна 11 Повзун 11 жорстко з'єднаний з консоллю 13, на якій у нижній частині за допомогою шарніра 14 монтується двоплечовий важіль 15, одне плече якого 00 ю (О ю 59658 з'єднане з консоллю 13, а на другому змонтована пила 4 з приводом 5 Крім того, двоплечовий важіль 15 за допомогою гідроциліндра 7 з'єднаний з консоллю 13 Робота обладнання здійснюється таким чином Щелепний захват 3, за допомогою гідроциліндра 8, рухомою щелепою здійснює захват виробу для різання, після чого гідроциліндром 12 повзун 11 переміщується уздовж направляючої 10 ВІДПОВІДНО ДО ДОВЖИНИ оп тимального відрізку розпилюємого вироба, вмикаючи привод 5 пили 4 При надходженні робочої рідини до штокової порожнини гідроциліндра 7 керування пилою 4, двоплечовий важіль 15 під Комп'ютерна верстка В Рябиця дією штока обертається відносно шарніра 14, тим самим здійснюючи подачу пили 4 різання виробу При необхідності виконання декількох розпилювань, виріб залишається у щелепах захвата 3, а пила 4 за допомогою механізму переміщення 9, встановлюється на оптимальному відрізку розпилюємого виробу Використання робочого обладнання з можливістю зміщення пили відносно щелепного захвату дозволяє підвищити продуктивність при виконанні робіт з упорядкуванню міст, а також використовувати його при ліквідації наслідків аварій та стихійних лих Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
