Фрикційний варіатор

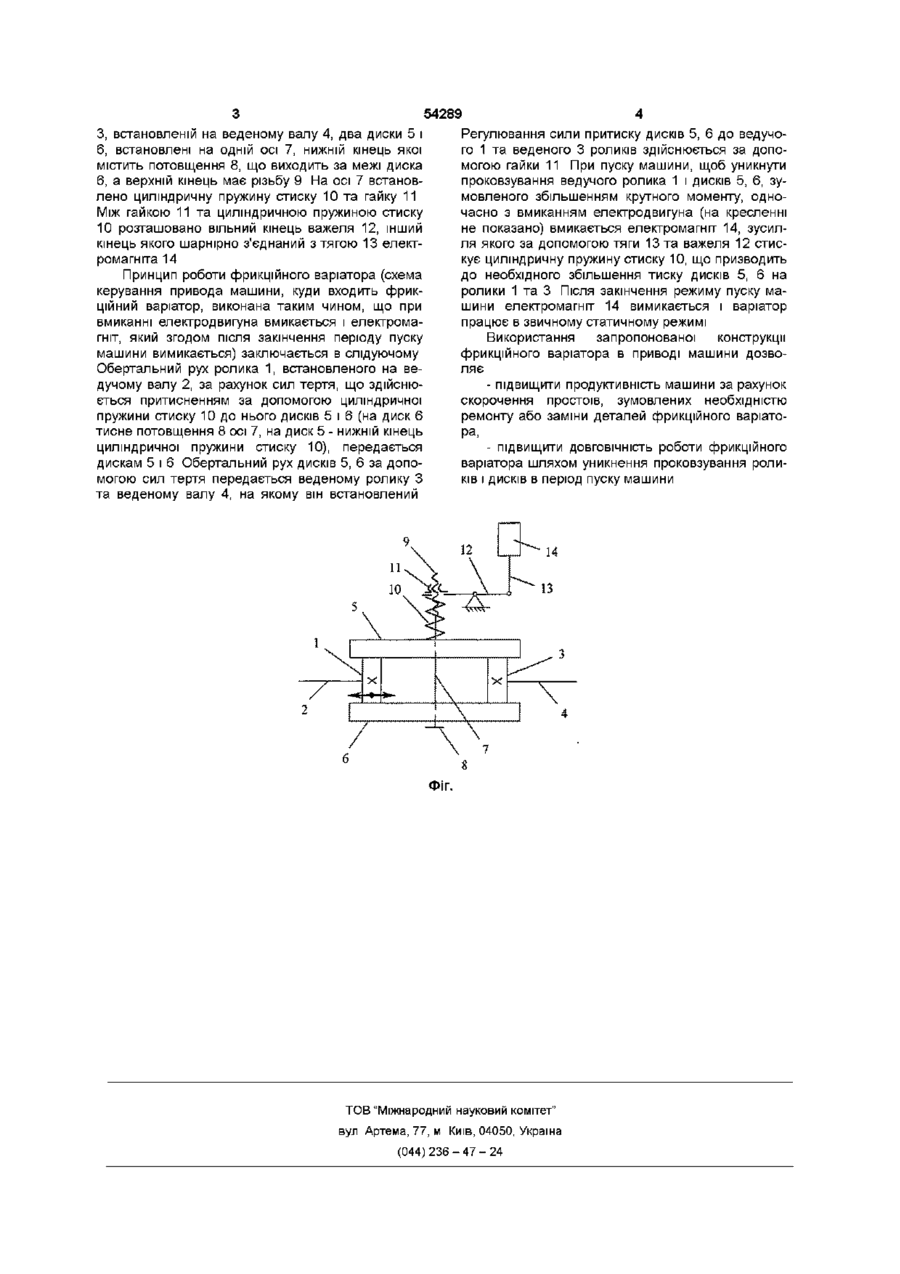

Фрикційний варіатор, що містить ведучий ролик, встановлений на ведучому валу, і ведений ролик, встановлений на веденому валу, та два диски, встановлені на одній осі і притиснуті до роликів за допомогою циліндричної пружини, який відрізняється тим, що додатково оснащений електромагнітом, кінематично з'єднаним з циліндричною пружиною Винахід відноситься до загального машинобудування, а саме до привода машин Відомий фрикційний варіатор, що містить ведучий ролик, встановлений на ведучому валу, і диск, встановлений на веденому валу (див Пронин Б А , Ревков Г А Бесступенчатые клиномерные и фрикционные передачи М , Машиностроение, 1967, с 253, рис 123, а) Недоліком варіатора є значні навантаження на ведучий вал, зумовлені необхідністю притискування диска до ролика, що знижує надійність та ДОВГОВІЧНІСТЬ роботи варіатора і привода в цілому, в якому він використовується Відомий також фрикційний варіатор, що містить ведучий ролик, встановлений на ведучому валу, і ведений ролик, встановлений на веденому валу, та два диски, встановлені на одній осі і притиснуті до роликів за допомогою циліндричної пружини (див Есипенко Я И Механические вариаторы скорости К Гостехиздат УССР, 1961, с 61, рис 35) Наявність двох дисків і веденого ролика дозволяє взаємноурівноважити тиск дисків на ролики і тим самим ліквідувати навантаження на вали роликів що підвищує ефектргеність роботи фрикційного варіатора Проте в період пуску машини, коли пусковий крутний момент, зумовлений інерЦІЙНІСТЮ обертальних мас машини, в 3 і більше разів перевищує статичний крутний момент (див Кожевников С Н Динамика машин с упругими звеньями К , Изд-во АН УССР 1961, с 190), ведучий дрюк проковзує відносно дисків, що призводить до зносу робочих поверхонь ролика та дисків і, як наслідок, знижує надійність та ДОВГОВІЧНІСТЬ робо ти фрикційного варіатора Збільшення з метою уникнути проковзування ролика і дисків зусилля притиску дисків до роликів є недоцільним оскільки при цьому знижується к к д фрикційного варіатора в результаті збільшення витрат потужності на пружний гістерезис (див Пронин Б А , Ревков Г А Бесступенчатые клиномерные и фрикционные передачи М, Машиностроение, 1967, с 404) Таким чином, в основу винаходу покладена задача створити такий фрикційний варіатор, в якому шляхом введення додаткового елементу та його кінематичного зв'язку забезпечилось би підвищення ДОВГОВІЧНОСТІ роботи фрикційного варіатора Поставлена задача вирішена тим, що фрикційний варіатор, що містить ведучий ролик, встановлений на ведучому валу, і ведений ролик, встановлений на веденому валу, та два диски, встановлені на одній осі і притиснуті до роликів за допомогою циліндричної пружини, оснащений електромагнітом, кінематично з'єднаним з циліндричною пружиною Оснащення фрикційного варіатора електромагнітом, кінематично з'єднаним з циліндричною пружиною, дозволяє в момент пуску машин и збільшити зусилля притиску дисків до роликів завдяки стиску пружиш і тим самим уникнути проковзування ведучого ролика і дисків, що дозволяє забезпечити підвищення ДОВГОВІЧНОСТІ фрикційного варіатора На кресленні (див Фіг) представлена схема фрикційного варіатора Фрикційний варіатор містить ведучий ролик 1, встановлений на ведучому валу 2, ведений ролик 00 ю 54289 З, встановленій на веденому валу 4, два диски 5 і 6, встановлені на одній осі 7, нижній кінець якої містить потовщення 8, що виходить за межі диска 6, а верхній кінець має різьбу 9 На осі 7 встановлено циліндричну пружину стиску 10 та гайку 11 Між гайкою 11 та циліндричною пружиною стиску 10 розташовано вільний кінець важеля 12, інший кінець якого шарнірно з'єднаний з тягою 13 електромагніта 14 Принцип роботи фрикційного варіатора (схема керування привода машини, куди входить фрикційний варіатор, виконана таким чином, що при вмиканні електродвигуна вмикається і електромагніт, який згодом після закінчення періоду пуску машини вимикається) заключається в слідуючому Обертальний рух ролика 1, встановленого на ведучому валу 2, за рахунок сил тертя, що здійснюється притисненням за допомогою циліндричної пружини стиску 10 до нього дисків 5 і 6 (на диск 6 тисне потовщення 8 осі 7, на диск 5 - нижній кінець циліндричної пружини стиску 10), передається дискам 5 і 6 Обертальний рух дисків 5, 6 за допомогою сил тертя передається веденому ролику З та веденому валу 4, на якому він встановлений Регулювання сили притиску дисків 5, 6 до ведучого 1 та веденого 3 роликів здійснюється за допомогою гайки 11 При пуску машини, щоб уникнути проковзування ведучого ролика 1 і дисків 5, 6, зумовленого збільшенням крутного моменту, одночасно з вмиканням електродвигуна (на кресленні не показано) вмикається електромагніт 14, зусилля якого за допомогою тяги 13 та важеля 12 стискує циліндричну пружину стиску 10, що призводить до необхідного збільшення тиску дисків 5, 6 на ролики 1 та 3 Після закінчення режиму пуску машини електромагніт 14 вимикається і варіатор працює в звичному статичному режимі Використання запропонованої конструкції фрикційного варіатора в приводі машини дозволяє - підвищити продуктивність машини за рахунок скорочення простоїв, зумовлених необхідністю ремонту або заміни деталей фрикційного варіатора, - підвищити ДОВГОВІЧНІСТЬ роботи фрикційного варіатора шляхом уникнення проковзування роликів і дисків в період пуску машини Фіг. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
