Варіатор

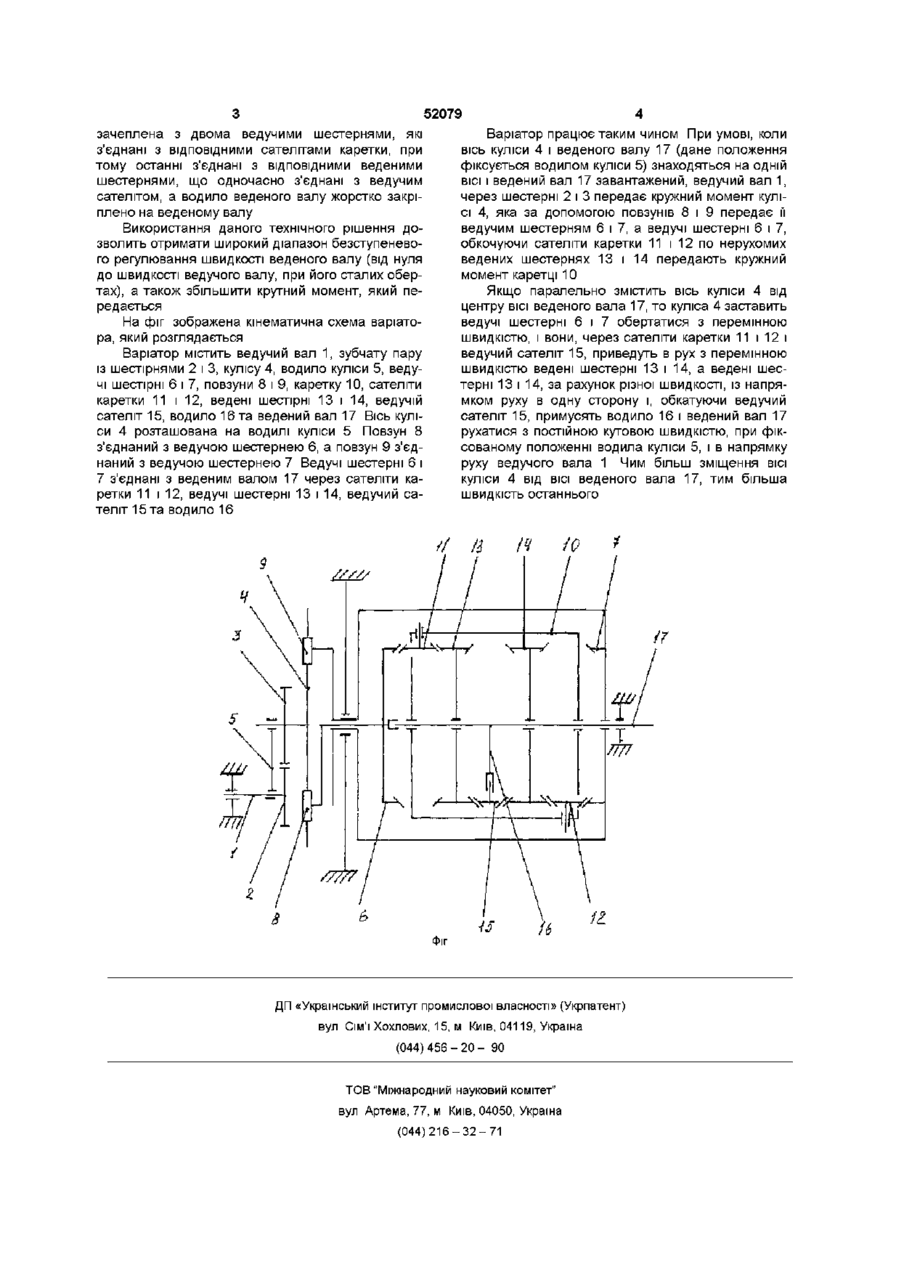

Варіатор, який містить корпус з розташованими в ньому ведучим та веденим валами, кулісу з повзунами і сателіти, який відрізняється тим, що варіатор додатково оснащений зубчатою парою ведучого вала та куліси, двома ведучими та двома веденими шестірнями, що розташовані між собою на одній ОСІ, кареткою, на якій розташовані сателіти каретки, водилом куліси та водилом веденого вала, на якому розміщений ведучий сателіт, причому вісь куліси розташована з можливістю паралельного зміщення відносно осі веденого вала, а куліса через повзуни зачеплена з двома ведучими шестірнями, які з'єднані з ВІДПОВІДНИМИ сателітами каретки, причому останні з'єднані з ВІДПОВІДНИМИ веденими шестірнями, що одночасно з'єднані з ведучим сателітом, а водило веденого вала жорстко закріплено на веденому валу Винахід відноситься до автомобілебудування і може бути використаний у якості варіатора спеціального, загального призначення Відомий фрикційний варіатор, який містить корпус, розташовані в ньому паралельно один іншому ведучий і відомий вали, фрикційний елемент, який виконаний в вигляді еластичної порожньої оболонки з робочою середою під тиском і встановленої на валу, причому варіатор наділений рухомою в осьовому напрямку муфтою, яка має кільцевій бурт на ЗОВНІШНІЙ поверхні і встановлена на ВІСІ перпендикулярно ведучому і веденого валам, дистанційними втулками, які обіймають муфту і розташовані із зазорами по обом бокам її бурта, а фрикційний елемент виконаний в вигляді охоплюваючей втулки кільцевої оболонки з ребрами, які входять в зазори і закріплені на втулці і муфті (див а с СРСР №838194, МПК F16H15/04.1981) льне колесо з єднане з корпусом з можливістю поступального зміщення відносно останнього в двох взаємно перпендикулярних площинах і зв'язано через сателіт з центральним колесом постійного діаметра (див а с СРСР №863940, МПК F16K3/76, 1981) Однак в цієї передачі занижений відносно шестерінчастих коробок передач передавальний кружний момент, а також недостатній діапазон регулювання обертів Всі недоліки пов'язані з тим, що зміна діаметра центрального колеса обмежена технічними можливостями, і обкатування його по сателіту без фіксованого положення відносно центральної ВІСІ вхідного та вихідного валів носить жорсткий характер для роботи цієї зубчатої пари В основу винаходу поставлено завдання по забезпеченню можливості регулювання швидкості веденого вала від нуля до швидкості ведучого вала Поставлене завдання вирішується тим, що варіатор, який містить корпус з розташованими в ньому ведучим та веденим валами, кулісу з повзунами й сателіти, згідно винаходу додатково наділений зубчатою парою ведучого вала та куліси, двома ведучими та двома веденими шестернями, що розташовані між собою на одній ВІСІ, кареткою, на якій розташовані сателіти каретки, водилом куліси та водилом веденого вала, на якому розміщений ведучий сателіт, причому вісь куліси розташована з можливістю паралельного зміщення відносно ВІСІ веденого валу, а куліса через повзуни Однак цій варіатор не в змозі забезпечити передачу значного крутного моменту з ведучого вала на ведений Крім того, незначний діапазон швидкостей, які можуть бути передані цим варіатором Відомий також планетарний варіатор, який містить корпус, розміщені в ньому вхідний та вихідний вали, водило, яке розташоване на вхідному валу, з'єднане з корпусом розрізне центральне колесо з накладками та фіксатором, механізм регулювання, який взаємодіє з розрізним центральним колесом, центральне колесо, яке встановлено на вихідному валу та сателіт, який зачеплений з центральним колесом, причому розрізне центра о ю 52079 зачеплена з двома ведучими шестернями, які з'єднані з ВІДПОВІДНИМИ сателітами каретки, при тому останні з'єднані з ВІДПОВІДНИМИ веденими шестернями, що одночасно з'єднані з ведучим сателітом, а водило веденого валу жорстко закріплено на веденому валу Використання даного технічного рішення дозволить отримати широкий діапазон безступеневого регулювання швидкості веденого валу (від нуля до швидкості ведучого валу, при його сталих обертах), а також збільшити крутний момент, який передається На фіг зображена кінематична схема варіатора, який розглядається Варіатор містить ведучий вал 1, зубчату пару із шестірнями 2 і 3, кулісу 4, водило куліси 5, ведучі шестірні 6 і 7, повзуни 8 і 9, каретку 10, сателіти каретки 11 і 12, ведені шестірні 13 і 14, ведучій сателіт 15, водило 16 та ведений вал 17 Вісь куліси 4 розташована на водилі куліси 5 Повзун 8 з'єднаний з ведучою шестернею 6, а повзун 9 з'єднаний з ведучою шестернею 7 Ведучі шестерні 6 і 7 з'єднані з веденим валом 17 через сателіти каретки 11 і 12, ведучі шестерні 13 і 14, ведучий сателіт 15 та водило 16 Варіатор працює таким чином При умові, коли вісь куліси 4 і веденого валу 17 (дане положення фіксується водилом куліси 5) знаходяться на одній ВІСІ і ведений вал 17 завантажений, ведучий вал 1, через шестерні 2 і 3 передає кружний момент кулісі 4, яка за допомогою повзунів 8 і 9 передає її ведучим шестерням 6 і 7, а ведучі шестерні 6 і 7, обкочуючи сателіти каретки 11 і 12 по нерухомих ведених шестернях 13 і 14 передають кружний момент каретці 10 Якщо паралельно змістить вісь куліси 4 від центру ВІСІ веденого вала 17, то куліса 4 заставить ведучі шестерні 6 і 7 обертатися з перемінною швидкістю, і вони, через сателіти каретки 11 і 12 і ведучий сателіт 15, приведуть в рух з перемінною швидкістю ведені шестерні 13 і 14, а ведені шестерні 13 і 14, за рахунок різної швидкості, із напрямком руху в одну сторону і, обкатуючи ведучий сателіт 15, примусять водило 16 і ведений вал 17 рухатися з постійною кутовою швидкістю, при фіксованому положенні водила куліси 5, і в напрямку руху ведучого вала 1 Чим більш зміщення ВІСІ куліси 4 від ВІСІ веденого вала 17, тим більша швидкість останнього // а ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
