Спосіб передачі обертання і зубчастий варіатор

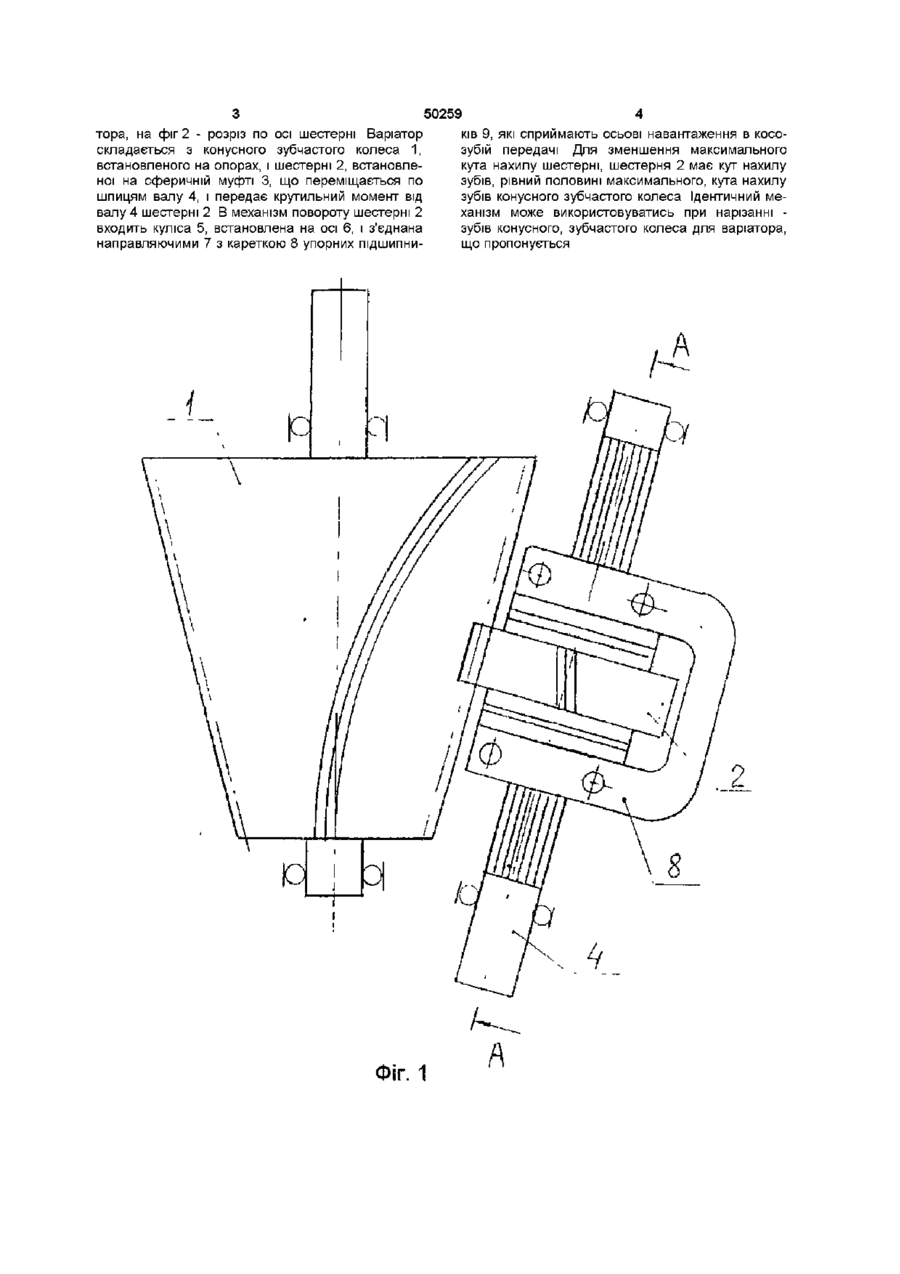

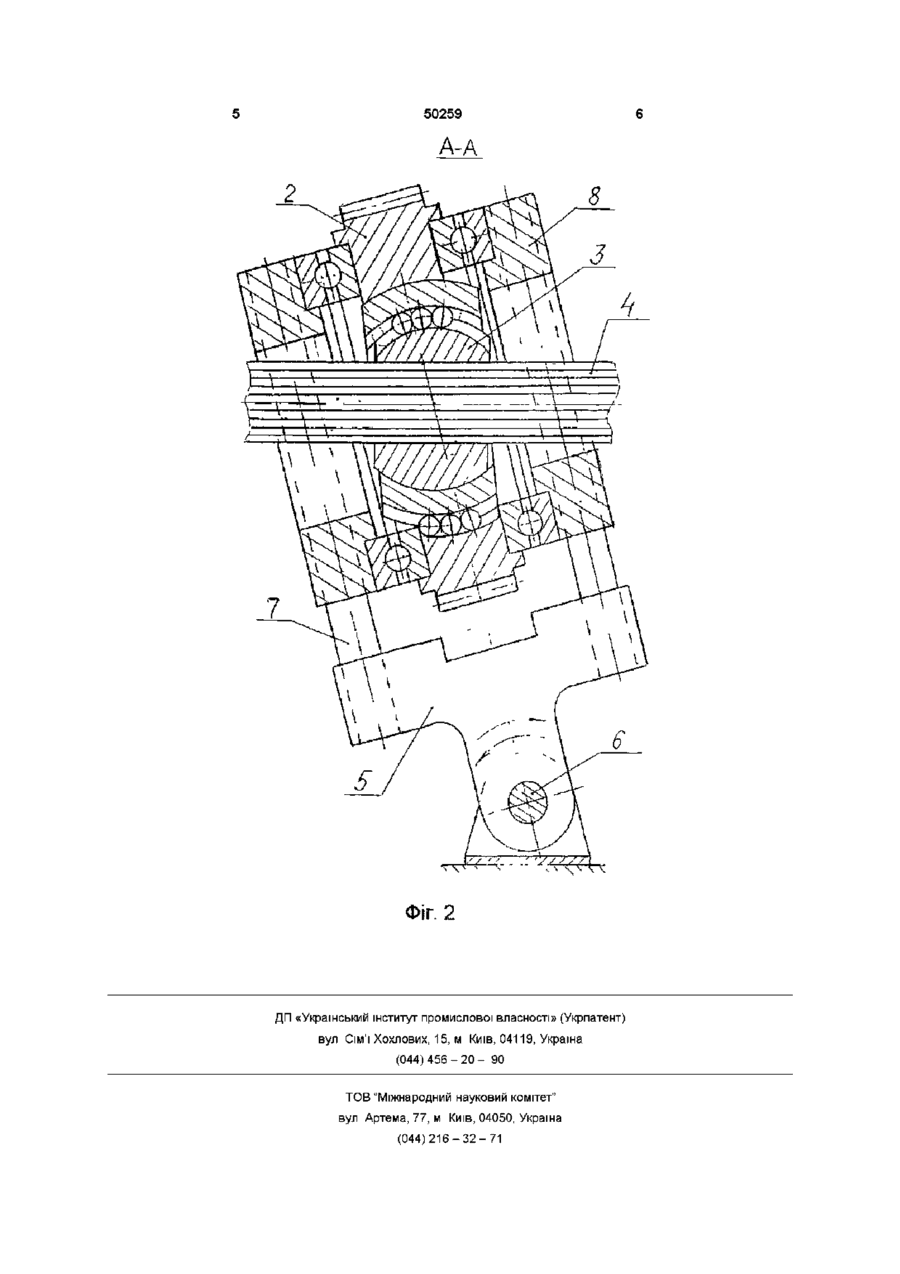

1 Спосіб передачі обертання, який включає плавне редукування швидкості обертання за допомогою варіатора, який відрізняється тим, що в зачепленні використовують зуби стандартного профілю, а незмінність числа зубів і модуля на змінному ділильному діаметрі зубчастого колеса забезпечують плавною зміною кута нахилу зубів до осі колеса за формулою cosp=mnz/d, де р - кут нахилу зубів, піп - нормальний модуль, z - число зубів, d - ділильний діаметр зубчастого колеса 2 Зубчастий варіатор, який відрізняється тим, що він складається з конусного зубчастого колеса 3 зубами стандартного профілю зі змінним кутом нахилу зубів і постійним нормальним модулем і числом зубів та косозубої шестірні, що входить в зачеплення з колесом і має механізм зміни кута нахилу зубів шестірні у ВІДПОВІДНОСТІ ДО кута нахилу зубів колеса, який складається зі сферичної муфти, що з'єднує шестірню з шліцьовим валом, і каретки з упорними підшипниками, зв'язаної напрямними з кулісою, що має можливість коливального руху вздовж осі шліцьового вала Винахід відноситься до області машинобудування і може бути використане у всіх, галузях промисловості, як елемент приводу транспортних, будівельних, вантажопідйомних, сільськогосподарських машин, верстатів, конвеєрів, транспортерів і т п ВІДОМІ варіатори, в яких редукування і передача обертання здійснюється фрикційними елементами Такі варіатори не здатні передавати великі крутильні моменти і при перевантаженнях в них можливо порушення кінематичного зв'язку, тобто проковзування Джерело інформації - Фаддєєва Л А Теория механизмов и детали приборов Машиностроение, Л 1983 262с, Метою винаходу є створення варіатора з постійним стандартним зубчастим зачепленням, здатного передавати великі моменти, що крутять без порушення кінематичного зв'язку в зачепленні Суттєві ознаки винаходу - застосування в зачепленні варіатора зубів стандартного профілю, варіатор складається з конусного зубчастого колеса с постійним нормальним модулем і числом зубів и змінним кутом нахилу зубів і косозубой шестерні, що має механізм зміни кута нахилу у ВІДПОВІДНОСТІ кута нахилу зубів колеса У варіаторі, що пропонується в зачеплення із зубчастим конусним колесом входить шестерня, розташована на валу з шпицями, вісь якого паралельна створюючою конусного колеся Зміна передавального числа варіатора забезпечується переміщенням шестерні по шпицям вала Збереження постійного числа зубів і модуля конусного зубчастого колеса забезпечується плавною зміною кута нахилу зубів до осі колеса по геометричних формулах для косозубої передачі d=mtz, де mt = піп/cos р або d = mnz/cos p, d - ділильний діаметр зубчастого колеса, mt-торцевий модуль, z - число зубів, піп - нормальний модуль, Р - кут нахилу зубів Отже, при збільшенні кута нахилу зубів збільшується білильний діаметр колеса і зростає передавальне число передачі при постійному ділильному діаметрі шестерні Варіатор має механізм повороту зубів шестерні згідно з кутом нахилу зубів конусного колеса На фіг 1 зображений загальний вигляд варіа ю о ю 50259 тора, на фіг 2 - розріз по осі шестерні Варіатор складається з конусного зубчастого колеса 1, встановленого на опорах, і шестерні 2, встановленої на сферичній муфті 3, що переміщається по шпицям валу 4, і передає крутильний момент від валу 4 шестерні 2 В механізм повороту шестерні 2 входить куліса 5, встановлена на осі 6, і з'єднана направляючими 7 з кареткою 8 упорних підшипни 4 ків 9, які сприймають осьові навантаження в косозубій передачі Для зменшення максимального кута нахилу шестерні, шестерня 2 має кут нахилу зубів, рівний половині максимального, кута нахилу зубів конусного зубчастого колеса Ідентичний механізм може використовуватись при нарізанні зубів конусного, зубчастого колеса для варіатора, що пропонується А ФІГ. 1 А 50259 A-A 2 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
