Пристрій управління напівпровідниковими ключовими елементами
Номер патенту: 54493
Опубліковано: 10.11.2010
Автори: Фесіч Володимир Петрович, Кирпатенко Ілля Миколайович, Кухарчук Ігор Олександрович, Савенко Ярослав Владиславович
Формула / Реферат
Пристрій управління напівпровідниковими ключовими елементами, що містить імпульсний трансформатор, роздільні конденсатори та обмежувач негативної вихідної напруги, який відрізняється тим, що пристрій також містить додаткову вторинну обмотку трансформатора, початок якої з'єднаний з кінцем основної вторинної обмотки; обмежувач струму, вхід якого з'єднаний з кінцем додаткової вторинної обмотки; додатковий ключовий елемент, що містить електрод управління, який з'єднаний з виходом обмежувача струму, та електроди, що комутуються, які з'єднані з кінцем основної вторинної обмотки трансформатора та виходом пристрою; а електрод управління додаткового ключового елемента містить обмежувач зворотної напруги, який з'єднаний з електродом управління додаткового ключового елементу та кінцем першої вторинної обмотки.
Текст

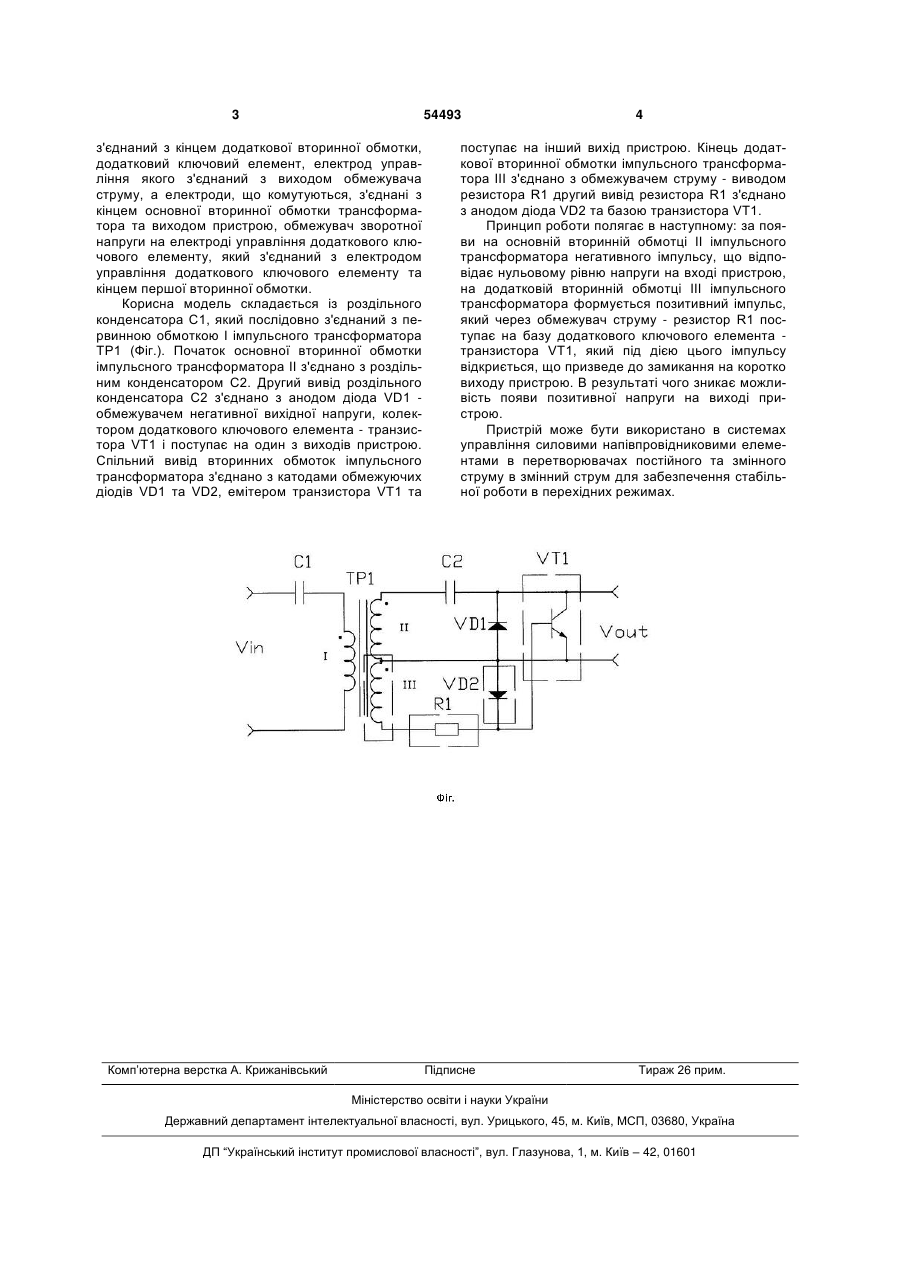

Пристрій управління напівпровідниковими ключовими елементами, що містить імпульсний трансформатор, роздільні конденсатори та обмежувач негативної вихідної напруги, який відрізня 3 54493 з'єднаний з кінцем додаткової вторинної обмотки, додатковий ключовий елемент, електрод управління якого з'єднаний з виходом обмежувача струму, а електроди, що комутуються, з'єднані з кінцем основної вторинної обмотки трансформатора та виходом пристрою, обмежувач зворотної напруги на електроді управління додаткового ключового елементу, який з'єднаний з електродом управління додаткового ключового елементу та кінцем першої вторинної обмотки. Корисна модель складається із роздільного конденсатора С1, який послідовно з'єднаний з первинною обмоткою І імпульсного трансформатора ТР1 (Фіг.). Початок основної вторинної обмотки імпульсного трансформатора II з'єднано з роздільним конденсатором С2. Другий вивід роздільного конденсатора С2 з'єднано з анодом діода VD1 обмежувачем негативної вихідної напруги, колектором додаткового ключового елемента - транзистора VT1 і поступає на один з виходів пристрою. Спільний вивід вторинних обмоток імпульсного трансформатора з'єднано з катодами обмежуючих діодів VD1 та VD2, емітером транзистора VT1 та Комп’ютерна верстка А. Крижанівський 4 поступає на інший вихід пристрою. Кінець додаткової вторинної обмотки імпульсного трансформатора III з'єднано з обмежувачем струму - виводом резистора R1 другий вивід резистора R1 з'єднано з анодом діода VD2 та базою транзистора VT1. Принцип роботи полягає в наступному: за появи на основній вторинній обмотці II імпульсного трансформатора негативного імпульсу, що відповідає нульовому рівню напруги на вході пристрою, на додатковій вторинній обмотці III імпульсного трансформатора формується позитивний імпульс, який через обмежувач струму - резистор R1 поступає на базу додаткового ключового елемента транзистора VT1, який під дією цього імпульсу відкриється, що призведе до замикання на коротко виходу пристрою. В результаті чого зникає можливість появи позитивної напруги на виході пристрою. Пристрій може бути використано в системах управління силовими напівпровідниковими елементами в перетворювачах постійного та змінного струму в змінний струм для забезпечення стабільної роботи в перехідних режимах. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for control of semiconductor key elements
Автори англійськоюKyrpatenko Illia Mykolaiovych, Kucharchuk Ihor Oleksandrovych, Fesich Volodymyr Petrovych, Savenko Yaroslav Vladyslavovych
Назва патенту російськоюУстройство контроля полупроводниковых ключевых элементов
Автори російськоюКирпатенко Илья Николаевич, Кухарчук Игорь Александрович, Фесич Владимир Петрович, Савенко Ярослав Владиславович
МПК / Мітки
МПК: H03K 7/00
Мітки: ключовими, напівпровідниковими, елементами, пристрій, управління
