Планетарна передача

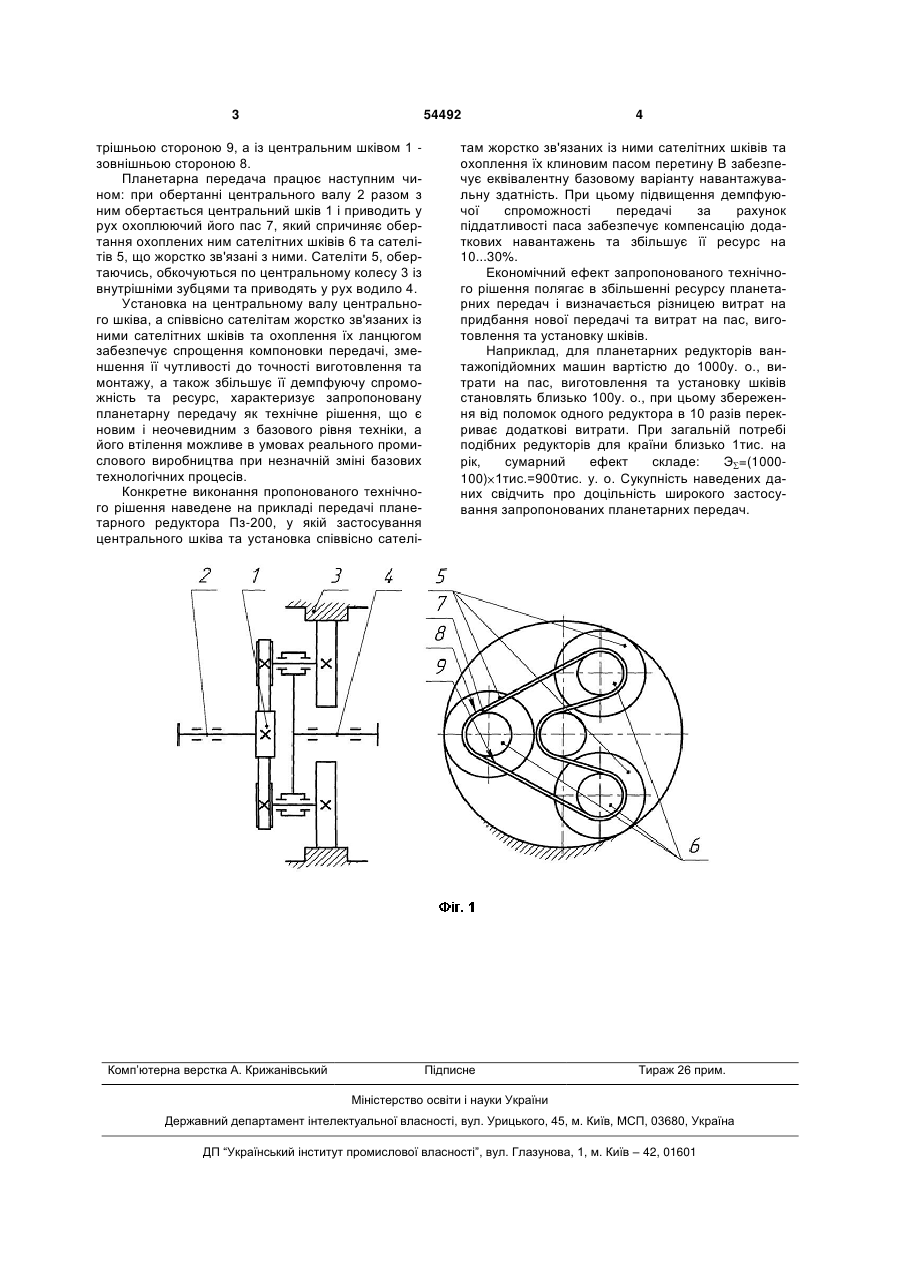

Планетарна передача, яка включає в себе зубчасті колеса з осями, що переміщуються, яка має центральне колесо з внутрішніми зубцями і водило, на якому закріплені осі сателітів, що обер 3 54492 трішньою стороною 9, а із центральним шківом 1 зовнішньою стороною 8. Планетарна передача працює наступним чином: при обертанні центрального валу 2 разом з ним обертається центральний шків 1 і приводить у рух охоплюючий його пас 7, який спричиняє обертання охоплених ним сателітних шківів 6 та сателітів 5, що жорстко зв'язані з ними. Сателіти 5, обертаючись, обкочуються по центральному колесу 3 із внутрішніми зубцями та приводять у рух водило 4. Установка на центральному валу центрального шківа, а співвісно сателітам жорстко зв'язаних із ними сателітних шківів та охоплення їх ланцюгом забезпечує спрощення компоновки передачі, зменшення її чутливості до точності виготовлення та монтажу, а також збільшує її демпфуючу спроможність та ресурс, характеризує запропоновану планетарну передачу як технічне рішення, що є новим і неочевидним з базового рівня техніки, а його втілення можливе в умовах реального промислового виробництва при незначній зміні базових технологічних процесів. Конкретне виконання пропонованого технічного рішення наведене на прикладі передачі планетарного редуктора Пз-200, у якій застосування центрального шківа та установка співвісно сателі Комп’ютерна верстка А. Крижанівський 4 там жорстко зв'язаних із ними сателітних шківів та охоплення їх клиновим пасом перетину В забезпечує еквівалентну базовому варіанту навантажувальну здатність. При цьому підвищення демпфуючої спроможності передачі за рахунок піддатливості паса забезпечує компенсацію додаткових навантажень та збільшує її ресурс на 10...30%. Економічний ефект запропонованого технічного рішення полягає в збільшенні ресурсу планетарних передач і визначається різницею витрат на придбання нової передачі та витрат на пас, виготовлення та установку шківів. Наприклад, для планетарних редукторів вантажопідйомних машин вартістю до 1000у. о., витрати на пас, виготовлення та установку шківів становлять близько 100у. о., при цьому збереження від поломок одного редуктора в 10 разів перекриває додаткові витрати. При загальній потребі подібних редукторів для країни близько 1тис. на рік, сумарний ефект складе: Э =(1000100) 1тис.=900тис. у. о. Сукупність наведених даних свідчить про доцільність широкого застосування запропонованих планетарних передач. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
