Спосіб спалювання суміші газів у топці парового котла

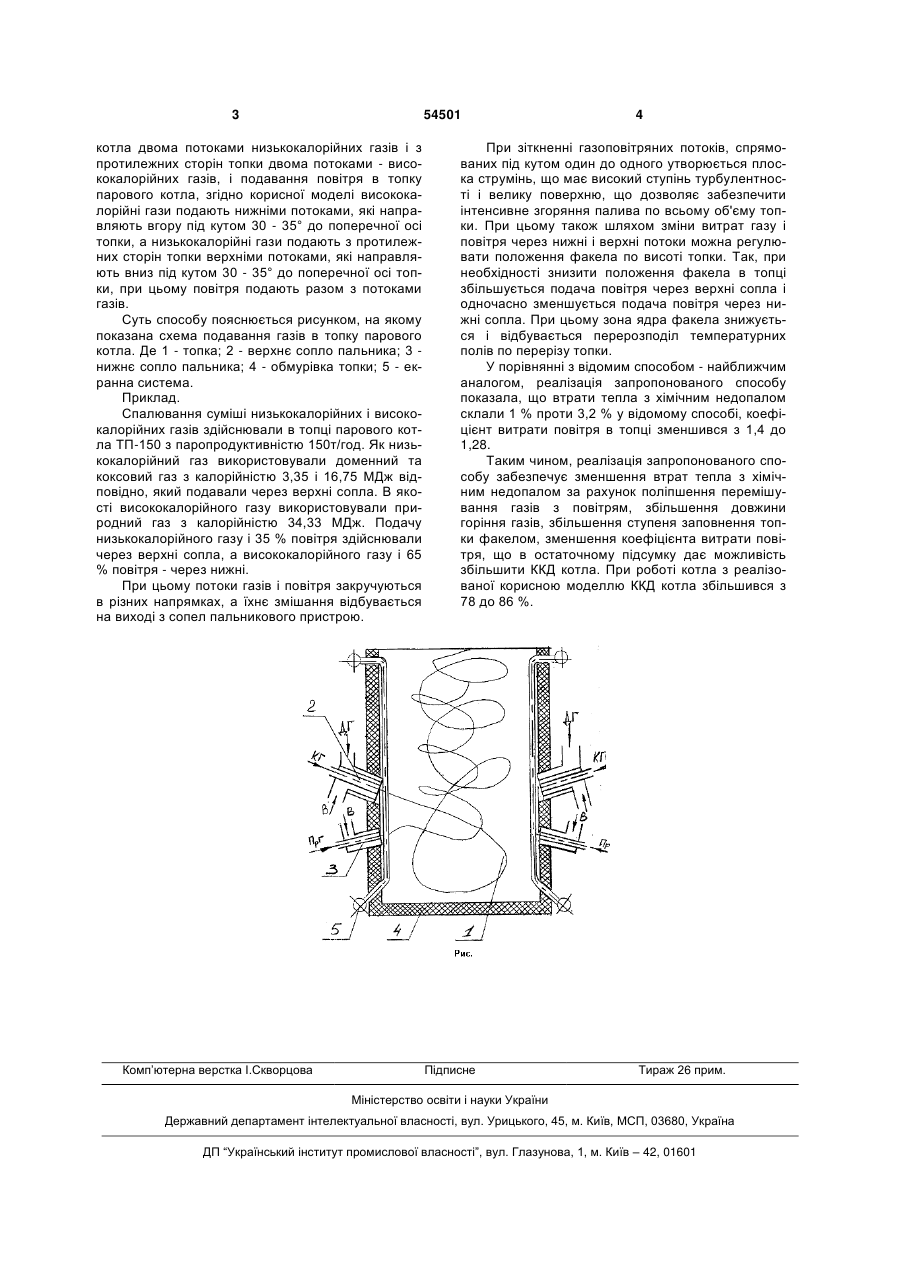

Спосіб спалювання суміші газів у топці парового котла, що включає подавання в топку парово 3 54501 котла двома потоками низькокалорійних газів і з протилежних сторін топки двома потоками - висококалорійних газів, і подавання повітря в топку парового котла, згідно корисної моделі висококалорійні гази подають нижніми потоками, які направляють вгору під кутом 30 - 35° до поперечної осі топки, а низькокалорійні гази подають з протилежних сторін топки верхніми потоками, які направляють вниз під кутом 30 - 35° до поперечної осі топки, при цьому повітря подають разом з потоками газів. Суть способу пояснюється рисунком, на якому показана схема подавання газів в топку парового котла. Де 1 - топка; 2 - верхнє сопло пальника; 3 нижнє сопло пальника; 4 - обмурівка топки; 5 - екранна система. Приклад. Спалювання суміші низькокалорійних і висококалорійних газів здійснювали в топці парового котла ТП-150 з паропродуктивністю 150т/год. Як низькокалорійний газ використовували доменний та коксовий газ з калорійністю 3,35 і 16,75 МДж відповідно, який подавали через верхні сопла. В якості висококалорійного газу використовували природний газ з калорійністю 34,33 МДж. Подачу низькокалорійного газу і 35 % повітря здійснювали через верхні сопла, а висококалорійного газу і 65 % повітря - через нижні. При цьому потоки газів і повітря закручуються в різних напрямках, а їхнє змішання відбувається на виході з сопел пальникового пристрою. Комп’ютерна верстка І.Скворцова 4 При зіткненні газоповітряних потоків, спрямованих під кутом один до одного утворюється плоска струмінь, що має високий ступінь турбулентності і велику поверхню, що дозволяє забезпечити інтенсивне згоряння палива по всьому об'єму топки. При цьому також шляхом зміни витрат газу і повітря через нижні і верхні потоки можна регулювати положення факела по висоті топки. Так, при необхідності знизити положення факела в топці збільшується подача повітря через верхні сопла і одночасно зменшується подача повітря через нижні сопла. При цьому зона ядра факела знижується і відбувається перерозподіл температурних полів по перерізу топки. У порівнянні з відомим способом - найближчим аналогом, реалізація запропонованого способу показала, що втрати тепла з хімічним недопалом склали 1 % проти 3,2 % у відомому способі, коефіцієнт витрати повітря в топці зменшився з 1,4 до 1,28. Таким чином, реалізація запропонованого способу забезпечує зменшення втрат тепла з хімічним недопалом за рахунок поліпшення перемішування газів з повітрям, збільшення довжини горіння газів, збільшення ступеня заповнення топки факелом, зменшення коефіцієнта витрати повітря, що в остаточному підсумку дає можливість збільшити ККД котла. При роботі котла з реалізованої корисною моделлю ККД котла збільшився з 78 до 86 %. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
