Спосіб спалювання пиловугільного палива в топці парового котла з рідким шлаковидалянням
Номер патенту: 27900
Опубліковано: 26.11.2007
Автори: Дрозд Євген Геннадійович, Курбатов Юрій Леонідович, Новікова Олена Вікторівна
Формула / Реферат
Спосіб спалювання пиловугільного палива в топці парового котла з рідким шлаковидалянням, що включає подачу пиловугільного палива й повітря в кожну напівтопку зустрічними потоками рівного діаметра з розподілом їх на нижньому й верхньому ярусах, який відрізняється тим, що пиловугільне паливо й повітря подають трьома потоками, при цьому розподіл на верхньому ярусі ведуть двома потоками, на нижньому - одним потоком, орієнтованим між потоками верхнього ярусу, а відстань від осі потоку нижнього ярусу до шлакового поду підтримують рівною одному діаметру потоку.
Текст

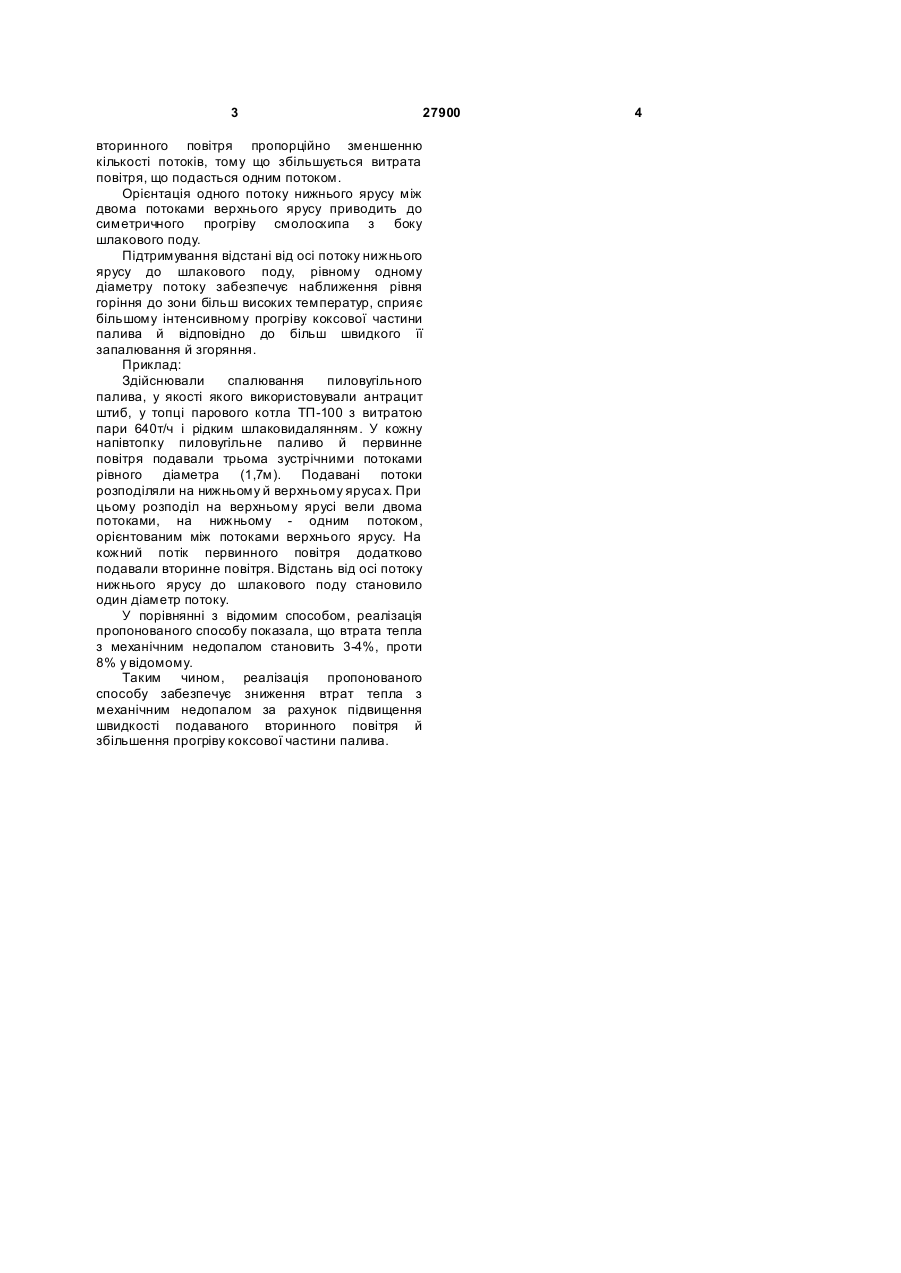

Спосіб спалювання пиловугільного палива в топці парового котла з рідким шлаковидалянням, 3 27900 вторинного повітря пропорційно зменшенню кількості потоків, тому що збільшується витрата повітря, що подасться одним потоком. Орієнтація одного потоку нижнього ярусу між двома потоками верхнього ярусу приводить до симетричного прогріву смолоскипа з боку шлакового поду. Підтримування відстані від осі потоку нижнього ярусу до шлакового поду, рівному одному діаметру потоку забезпечує наближення рівня горіння до зони більш високих температур, сприяє більшому інтенсивному прогріву коксової частини палива й відповідно до більш швидкого її запалювання й згоряння. Приклад: Здійснювали спалювання пиловугільного палива, у якості якого використовували антрацит штиб, у топці парового котла ТП-100 з витратою пари 640т/ч і рідким шлаковидалянням. У кожну напівтопку пиловугільне паливо й первинне повітря подавали трьома зустрічними потоками рівного діаметра (1,7м). Подавані потоки розподіляли на нижньому й верхньому яруса х. При цьому розподіл на верхньому ярусі вели двома потоками, на нижньому - одним потоком, орієнтованим між потоками верхнього ярусу. На кожний потік первинного повітря додатково подавали вторинне повітря. Відстань від осі потоку нижнього ярусу до шлакового поду становило один діаметр потоку. У порівнянні з відомим способом, реалізація пропонованого способу показала, що втрата тепла з механічним недопалом становить 3-4%, проти 8% у відомому. Таким чином, реалізація пропонованого способу забезпечує зниження втрат тепла з механічним недопалом за рахунок підвищення швидкості подаваного вторинного повітря й збільшення прогріву коксової частини палива. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for burning pulverized coal fuel in furnace of steam boiler with liquid slag-tap removal
Автори англійськоюDrozd Yevhen Hennadiiovych, Kurbatov Yurii Leonidovych, Novikova Olena Viktorivna
Назва патенту російськоюСпособ сжигания пылеугольного топлива в топке парового котла с жидким шлакоудалением
Автори російськоюДрозд Евгений Геннадиевич, Курбатов Юрий Леонидович, Новикова Елена Викторовна
МПК / Мітки
МПК: F23C 1/00
Мітки: рідким, палива, спосіб, котла, шлаковидалянням, парового, пиловугільного, спалювання, топці
