Спосіб нагріву топкової камери парового котла

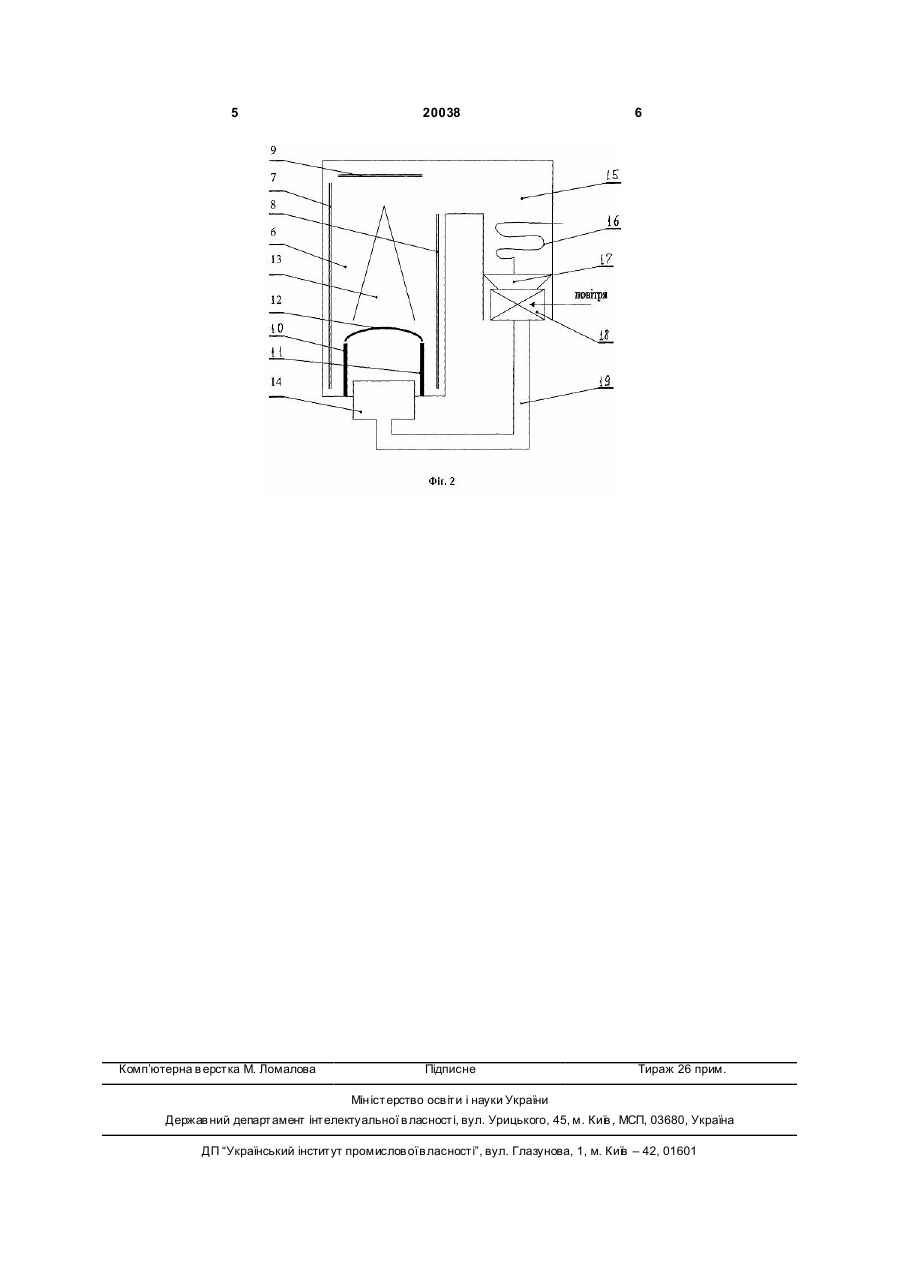

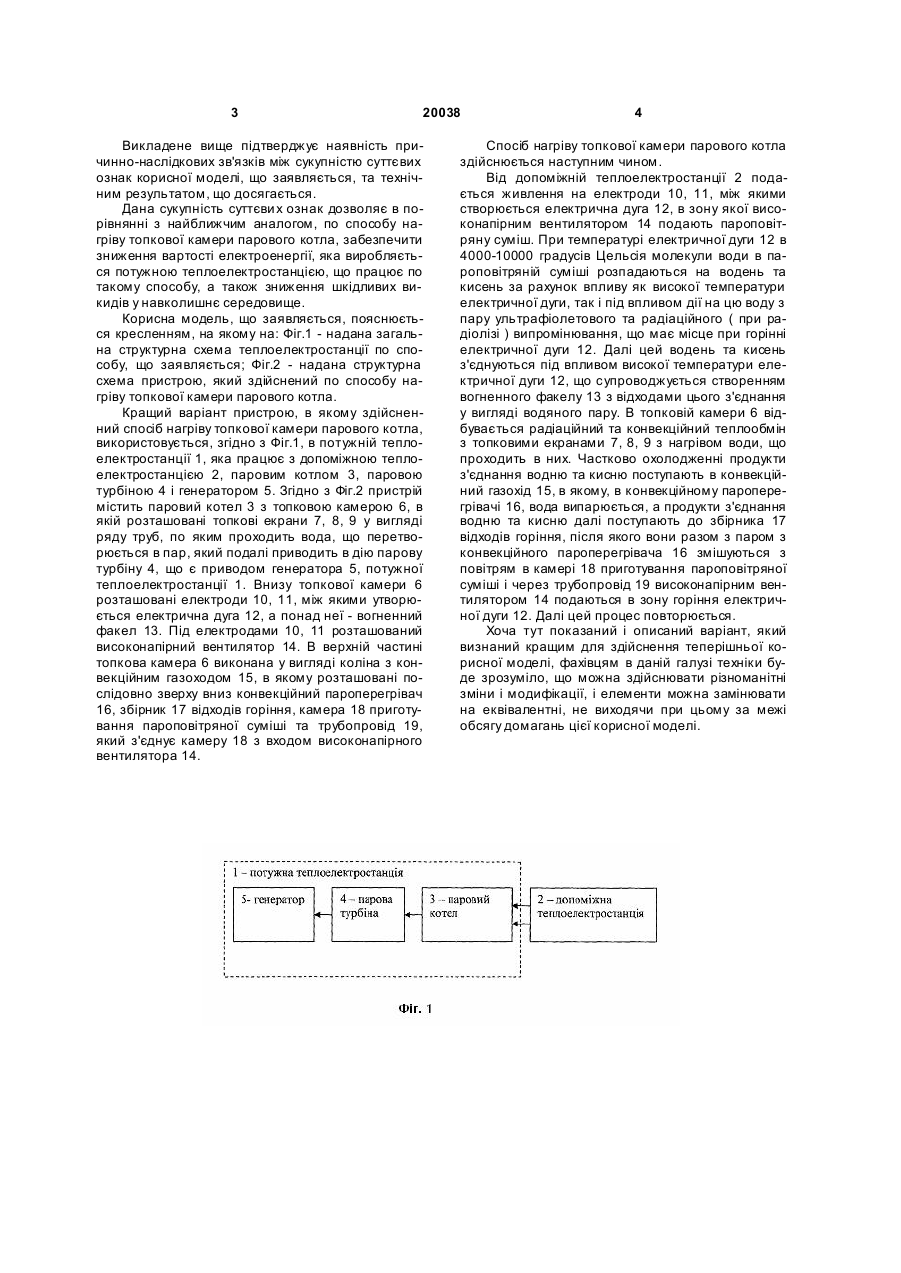

Спосіб нагріву топкової камери парового котла, який полягає в тому, що нагрівають топкові 3 20038 Викладене вище підтверджує наявність причинно-наслідкових зв'язків між сукупністю суттєвих ознак корисної моделі, що заявляється, та технічним результатом, що досягається. Дана сукупність суттєви х ознак дозволяє в порівнянні з найближчим аналогом, по способу нагріву топкової камери парового котла, забезпечити зниження вартості електроенергії, яка виробляється потужною теплоелектростанцією, що працює по такому способу, а також зниження шкідливих викидів у навколишнє середовище. Корисна модель, що заявляється, пояснюється кресленням, на якому на: Фіг.1 - надана загальна структурна схема теплоелектростанції по способу, що заявляється; Фіг.2 - надана структурна схема пристрою, який здійснений по способу нагріву топкової камери парового котла. Кращий варіант пристрою, в якому здійсненний спосіб нагріву топкової камери парового котла, використовується, згідно з Фіг.1, в потужній теплоелектростанції 1, яка працює з допоміжною теплоелектростанцією 2, паровим котлом 3, паровою турбіною 4 і генератором 5. Згідно з Фіг.2 пристрій містить паровий котел 3 з топковою камерою 6, в якій розташовані топкові екрани 7, 8, 9 у вигляді ряду труб, по яким проходить вода, що перетворюється в пар, який подалі приводить в дію парову турбіну 4, що є приводом генератора 5, потужної теплоелектростанції 1. Внизу топкової камери 6 розташовані електроди 10, 11, між якими утворюється електрична дуга 12, а понад неї - вогненний факел 13. Під електродами 10, 11 розташований високонапірний вентилятор 14. В верхній частині топкова камера 6 виконана у вигляді коліна з конвекційним газоходом 15, в якому розташовані послідовно зверху вниз конвекційний пароперегрівач 16, збірник 17 відходів горіння, камера 18 приготування пароповітряної суміші та трубопровід 19, який з'єднує камеру 18 з входом високонапірного вентилятора 14. 4 Спосіб нагріву топкової камери парового котла здійснюється наступним чином. Від допоміжній теплоелектростанції 2 подається живлення на електроди 10, 11, між якими створюється електрична дуга 12, в зону якої високонапірним вентилятором 14 подають пароповітряну суміш. При температурі електричної дуги 12 в 4000-10000 градусів Цельсія молекули води в пароповітряній суміші розпадаються на водень та кисень за рахунок впливу як високої температури електричної дуги, так і під впливом дії на цю воду з пару ультрафіолетового та радіаційного ( при радіолізі ) випромінювання, що має місце при горінні електричної дуги 12. Далі цей водень та кисень з'єднуються під впливом високої температури електричної дуги 12, що супроводжується створенням вогненного факелу 13 з відходами цього з'єднання у вигляді водяного пару. В топковій камери 6 відбувається радіаційний та конвекційний теплообмін з топковими екранами 7, 8, 9 з нагрівом води, що проходить в них. Частково охолодженні продукти з'єднання водню та кисню поступають в конвекційний газохід 15, в якому, в конвекційному пароперегрівачі 16, вода випарюється, а продукти з'єднання водню та кисню далі поступають до збірника 17 відходів горіння, після якого вони разом з паром з конвекційного пароперегрівача 16 змішуються з повітрям в камері 18 приготування пароповітряної суміші і через трубопровід 19 високонапірним вентилятором 14 подаються в зону горіння електричної дуги 12. Далі цей процес повторюється. Хоча тут показаний і описаний варіант, який визнаний кращим для здійснення теперішньої корисної моделі, фахівцям в даній галузі техніки буде зрозуміло, що можна здійснювати різноманітні зміни і модифікації, і елементи можна замінювати на еквівалентні, не виходячи при цьому за межі обсягу домагань цієї корисної моделі. 5 Комп’ютерна в ерстка М. Ломалова 20038 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
