Пристрій для покриття внутрішньої поверхні трубопроводу тканим рукавом

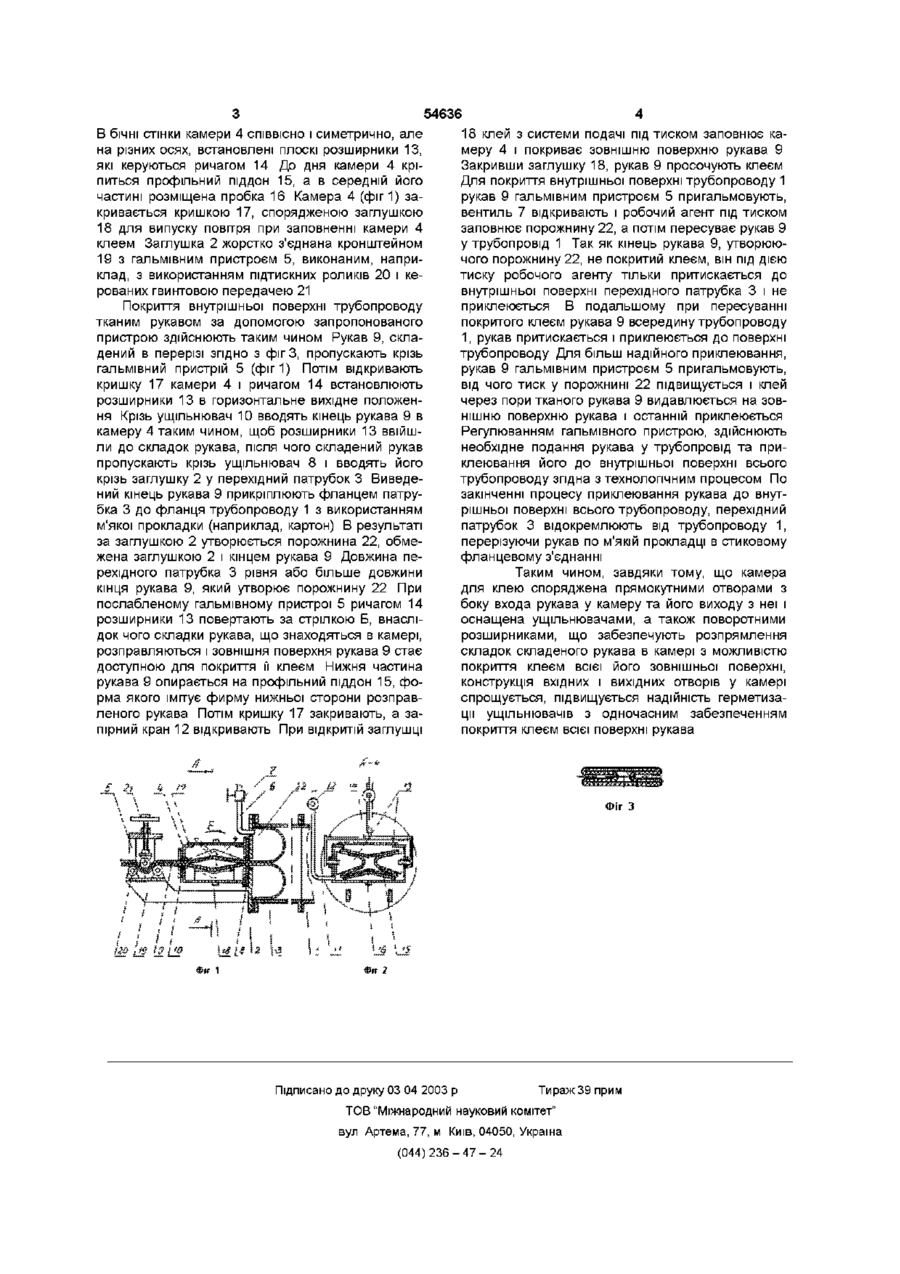

Пристрій для покриття внутрішньої поверхні трубопроводу тканим рукавом, що включає систе му подачі під тиском робочого агента і клею, гальмівний пристрій, камеру для клею, зв'язану з заглушкою, яка має отвори, армовані ущільнювачами, який відрізняється тим, що заглушка та камера мають прямокутні отвори, армовані ВІДПОВІДНИМИ за формою ущільнювачами, всередині камери, в її бокових стійках, симетрично змонтовані на роздільних СПІВВІСНО розташованих осях поворотні плоскі розширники, керовані важелем, і профільний піддон, імітуючий форму нижньої поверхні розправленого рукава Винахід належить до області експлуатації трубопроводів і може бути використаний при їх ремонті Відомий пристрій для покриття внутрішньої поверхні трубопроводу [3 №99063214, кл F16L55/18, 1999], тканим рукавом, просоченим клеєм, одночасно з введенням його в трубопровід Пристрій містить системи додання клею і робочого агенту під тиском, гальмівний пристрій для регулювання подачі рукава в трубопровід, камеру для клею та зв'язану з нею заглушку, яка має зіркоподібні отвори, оснащені ущільнювачами Периметр зіркоподібних отворів дорівнює або більше окружності тканого рукава Покриття всієї зовнішньої поверхні рукава здійснюється за рахунок того, що рукав крізь камеру проходить складеним і його поперечний переріз відповідає формі зіркоподібного отвору ра мають прямокутні отвори, армовані ВІДПОВІДНИМИ за формою ущільнювачами, в бокових стінках камери симетрично змонтовані на роздільних співвісно розташованих осях поворотні плоскі розширники, керовані ричагом та профільний піддон, імітуючий форму нижньої поверхні розправленого рукава Пристрій для покриття внутрішньої поверхні трубопроводу тканим рукавом ілюструється фігурами 1 - З На фіг 1 показано поздовжній розріз пристрою, на фіг 2 - розріз А-А, на фіг 3 - поперечний переріз складеного рукава Пристрій (фіг 1) включає заглушку 2 з перехідним патрубком 3, камеру 4, гальмівний пристрій 5 Заглушка 2 споряджена трубкою 6 з вентилем 7 для з'єднання з системою подачі робочого агенту під тиском (на фіг не показано) В центральній частині заглушки 2 є прямокутний отвір, армований ущільнювачем 8 для пропускання в трубопровід 1 складеного рукава 9, поперечний переріз якого представлений на фіг 3 Довга сторона прямокутного отвору дорівнює або більше величини TID/4, коротка - 4t, де D - внутрішній діаметр трубопроводу, t - товщина стінки рукава, покритого клеєм Недоліком даного пристрою є те, що форма рукава, який протягується крізь зіркоподібні отвори і має виступи з гострими кутами, з часом порушується, внаслідок чого порушується і його проходження крізь камеру Крім того, конструкція ущільнення складна, трудомістка у виготовленні та недостатньо герметизує рукав при вході і виході його з камери Мета винаходу - спрощення конструкції та підвищення якості покриття Для вирішення поставленої мети запропоновано пристрій для покриття внутрішньої поверхні трубопроводу тканим рукавом, який складається з заглушки, системи живлення клеєм під тиском, системи подання стисненого робочого агенту, гальмівного пристрою Особливістю пристрою є те, що заглушка та каме До зовнішньої сторони заглушки 2 (фиг 1) прикріплена камера 4, з прямокутним отвором в задній СТІНЦІ для пропускання складеного рукава Аналогічним отвором та ущільнювачем 10 споряджена передня стінка камери 4 Камера 4 сполучена з системою подачі клею під тиском (на фіг не показано) трубкою 11 (фіг 2) і запірним краном 12 (О со (О Ю В бічні стінки камери 4 СПІВВІСНО і симетрично, але на різних осях, встановлені плоскі розширники 13, які керуються ричагом 14 До дня камери 4 кріпиться профільний піддон 15, а в середній його частині розміщена пробка 16 Камера 4 (фиг 1) закривається кришкою 17, спорядженою заглушкою 18 для випуску повітря при заповненні камери 4 клеєм Заглушка 2 жорстко з'єднана кронштейном 19 з гальмівним пристроєм 5, виконаним, наприклад, з використанням підтискних роликів 20 і керованих гвинтовою передачею 21 Покриття внутрішньої поверхні трубопроводу тканим рукавом за допомогою запропонованого пристрою здійснюють таким чином Рукав 9, складений в перерізі згідно з фіг 3, пропускають крізь гальмівний пристрій 5 (фиг 1) Потім відкривають кришку 17 камери 4 і ричагом 14 встановлюють розширники 13 в горизонтальне вихідне положення Крізь ущільнювач 10 вводять кінець рукава 9 в камеру 4 таким чином, щоб розширники 13 ввійшли до складок рукава, після чого складений рукав пропускають крізь ущільнювач 8 і вводять його крізь заглушку 2 у перехідний патрубок 3 Виведений кінець рукава 9 прикріплюють фланцем патрубка 3 до фланця трубопроводу 1 з використанням м'якої прокладки (наприклад, картон) В результаті за заглушкою 2 утворюється порожнина 22, обмежена заглушкою 2 і кінцем рукава 9 Довжина перехідного патрубка 3 рівня або більше довжини кінця рукава 9, який утворює порожнину 22 При послабленому гальмівному пристрої 5 ричагом 14 розширники 13 повертають за стрілкою Б, внаслідок чого складки рукава, що знаходяться в камері, розправляються і зовнішня поверхня рукава 9 стає доступною для покриття її клеєм Нижня частина рукава 9 опирається на профільний піддон 15, форма якого імітує фирму нижньої сторони розправленого рукава Потім кришку 17 закривають, а запірний кран 12 відкривають При відкритій заглушці 54636 18 клей з системи подачі під тиском заповнює камеру 4 і покриває зовнішню поверхню рукава 9 Закривши заглушку 18, рукав 9 просочують клеєм Для покриття внутрішньої поверхні трубопроводу 1 рукав 9 гальмівним пристроєм 5 пригальмовують, вентиль 7 відкривають і робочий агент під тиском заповнює порожнину 22, а потім пересуває рукав 9 у трубопровід 1 Так як кінець рукава 9, утворюючого порожнину 22, не покритий клеєм, він під дією тиску робочого агенту тільки притискається до внутрішньої поверхні перехідного патрубка 3 і не приклеюється В подальшому при пересуванні покритого клеєм рукава 9 всередину трубопроводу 1, рукав притискається і приклеюється до поверхні трубопроводу Для більш надійного приклеювання, рукав 9 гальмівним пристроєм 5 пригальмовують, від чого тиск у порожнині 22 підвищується і клей через пори тканого рукава 9 видавлюється на зовнішню поверхню рукава і останній приклеюється Регулюванням гальмівного пристрою, здійснюють необхідне подання рукава у трубопровід та приклеювання його до внутрішньої поверхні всього трубопроводу згідна з технологічним процесом По закінченні процесу приклеювання рукава до внутрішньої поверхні всього трубопроводу, перехідний патрубок 3 відокремлюють від трубопроводу 1, перерізуючи рукав по м'якій прокладці в стиковому фланцевому з'єднанні Таким чином, завдяки тому, що камера для клею споряджена прямокутними отворами з боку входа рукава у камеру та його виходу з неї і оснащена ущільнювачами, а також поворотними розширниками, що забезпечують розпрямлення складок складеного рукава в камері з можливістю покриття клеєм всієї його зовнішньої поверхні, конструкція вхідних і вихідних отворів у камері спрощується, підвищується надійність герметизації ущільнювачів з одночасним забезпеченням покриття клеєм всієї поверхні рукава Фіг З far 1 hr 2 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
