Спосіб очищення внутрішньої поверхні трубопроводу та пристрій для його здійснення

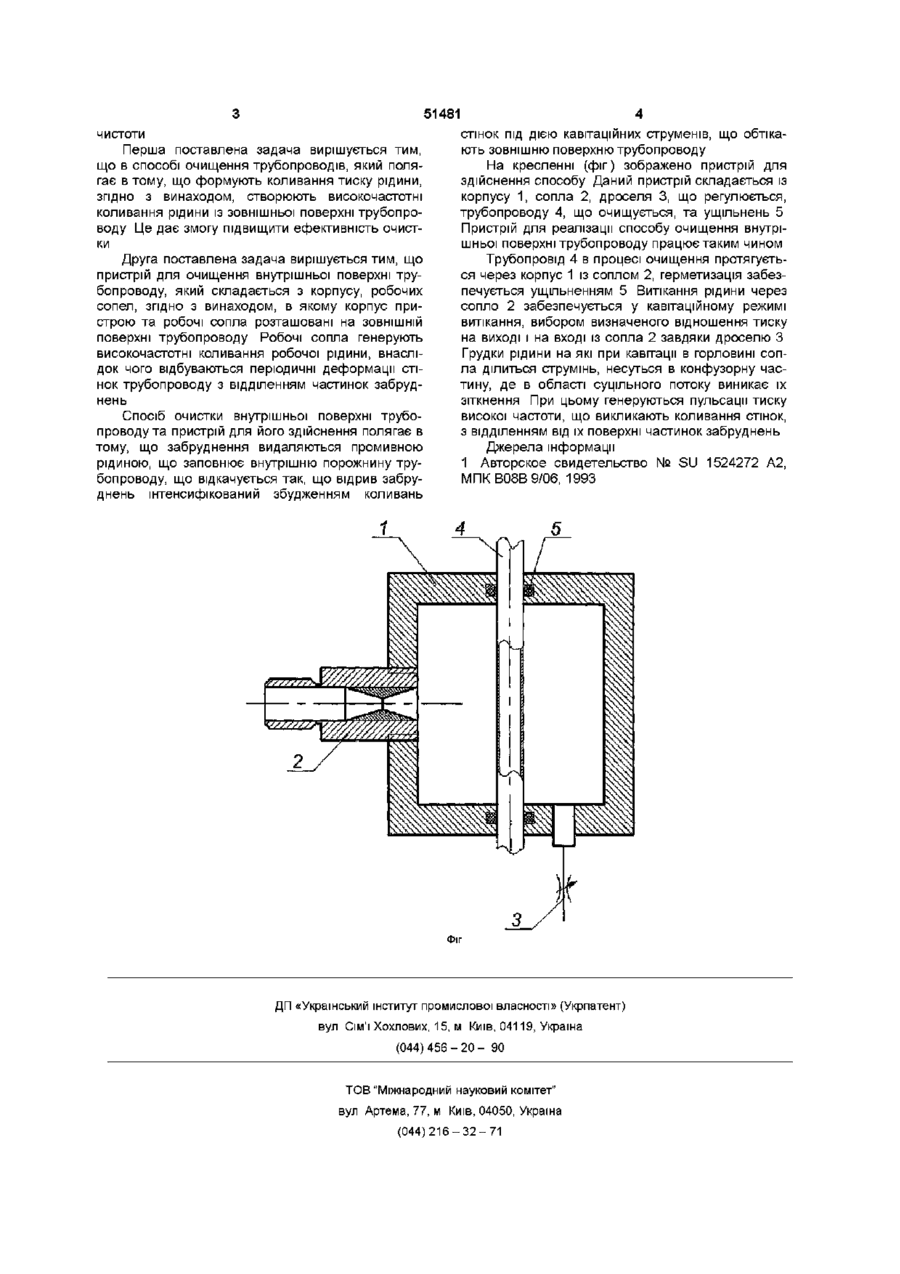

1 Спосіб очищення внутрішньої поверхні трубопроводу, що включає формування коливання тиску рідини, який відрізняється тим, що створюють високочастотні коливання рідини із зовнішньої поверхні трубопроводу, які періодично деформують стінки трубопроводу 2 Пристрій для очищення внутрішньої поверхні трубопроводу, що містить корпус, робочі сопла, який відрізняється тим, що корпус і робочі сопла розташовані на ЗОВНІШНІЙ поверхні трубопроводу Винахід відноситься до способів очищення внутрішніх поверхонь трубопроводів від забруднень, може бути використаний для очищення трубопроводів, різних виробів на підприємствах авіаційної, машинобудівної, хімічної, криогенної техніки та інших галузей промисловості, та забезпечує підвищення продуктивності і якості очищення В прототипі "Спосіб очистки внутрішньої поверхні трубопроводу" очистка здійснюється шляхом перемінної подачі в порожнину трубопроводу рідинного і газорідинного потоків, формування в рідинному потоці коливань Формування коливань здійснюється перед фронтом газорідинного потоку Для підвищення продуктивності і якості очищення в період подачі в порожнину трубопроводу потоку рідини, додатково формують коливання на вході потоку рідини в трубопровід При цьому покращуються умови виносу не тільки часток, що знаходяться перед фронтом газорідинного потоку, але і часток, що відриваються за газорідинним потоком рідину, робочих і реактивних сопел Корпус пересувається по трубі за рахунок задніх реактивних сопел, передні робочі сопла при русі корпуса всередині трубопроводу видаляють безпосередньо забруднення Недоліком цього пристрою є те, що неможливо здійснювати очистку трубопроводів малого діаметра Відсутність динамічних процесів при даному способі очищення знижує ефективність очистки До того ж при цьому способі очищення практично неможливо видаляти забруднення нафтового походження В основу першого із групи винаходів покладено задачу удосконалити спосіб очищення внутрішньої поверхні трубопроводу, в якому високочастотні коливання тиску робочої рідини створюються з зовнішньої поверхні трубопроводу Це дозволило забезпечити високу ступінь очищення внутрішньої поверхні трубопроводу, зменшити час, що затрачується на очищення трубопроводу, можливість очищувати трубопроводи по різним класам чистоти залежності від призначення трубопроводу Можливість швидкого та ефективного очищення внутрішніх поверхонь трубопроводу малого діаметру В основу другого із групи винаходів покладено задачу удосконалити пристрій для здійснення промивки внутрішньої поверхні трубопроводу, в якому на відміну від пристрою прототипу корпус та робочі сопла розташовані на ЗОВНІШНІЙ поверхні трубопроводу, так що корпус пристрою може переміщуватися по довжині трубопроводу Цей пристрій дозволяє здійснювати очищення трубопроводів малого діаметру й досягнути високого класу Недоліком способу є те, що на промивку трубопроводу іде велика КІЛЬКІСТЬ часу із-за низької частоти коливань тиску До того ж даний спосіб очистки буде неефективним для видалення смолистих відкладень і для часток власна частота коливань дуже висока (це частки розміром 15 5мкм) Відомий пристрій каналопромивальний насадок, вибраний як прототип пристрою складається із корпуса, в якому розташовано механізм переключення струменів, каналу, що підводить робочу 00 ю 51481 чистоти Перша поставлена задача вирішується тим, що в способі очищення трубопроводів, який полягає в тому, що формують коливання тиску рідини, згідно з винаходом, створюють високочастотні коливання рідини із зовнішньої поверхні трубопроводу Це дає змогу підвищити ефективність очистки Друга поставлена задача вирішується тим, що пристрій для очищення внутрішньої поверхні трубопроводу, який складається з корпусу, робочих сопел, згідно з винаходом, в якому корпус пристрою та робочі сопла розташовані на ЗОВНІШНІЙ поверхні трубопроводу Робочі сопла генерують високочастотні коливання робочої рідини, внаслідок чого відбуваються періодичні деформації стінок трубопроводу з відділенням частинок забруднень Спосіб очистки внутрішньої поверхні трубопроводу та пристрій для його здійснення полягає в тому, що забруднення видаляються промивною рідиною, що заповнює внутрішню порожнину трубопроводу, що відкачується так, що відрив забруднень інтенсифікований збудженням коливань стінок під дією кавітаційних струменів, що обтікають зовнішню поверхню трубопроводу На кресленні (фіг) зображено пристрій для здійснення способу Даний пристрій складається із корпусу 1, сопла 2, дроселя 3, що регулюється, трубопроводу 4, що очищується, та ущільнень 5 Пристрій для реалізації способу очищення внутрішньої поверхні трубопроводу працює таким чином Трубопровід 4 в процесі очищення протягується через корпус 1 із соплом 2, герметизація забезпечується ущільненням 5 Витікання рідини через сопло 2 забезпечується у кавітаційному режимі витікання, вибором визначеного відношення тиску на виході і на вході із сопла 2 завдяки дроселю З Грудки рідини на які при кавітації в горловині сопла ділиться струмінь, несуться в конфузорну частину, де в області суцільного потоку виникає їх зіткнення При цьому генеруються пульсації тиску високої частоти, що викликають коливання стінок, з відділенням від їх поверхні частинок забруднень Джерела інформації 1 Авторское свидетельство № SU 1524272 А2, МПК В08В 9/06, 1993 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
