Пристрій для очищення внутрішньої поверхні трубопроводу
Номер патенту: 43493
Опубліковано: 17.12.2001
Автори: Чурсін Олександр Маркович, Іванов Сергій Іванович, Далік Лідія Олексіївна, Барибіна Олександра Миколаївна, Ільницький Микола Карлович, Петренко Олег Іванович, Клисак Геннадій Олександрович, Соболь Анатолій Романович
Формула / Реферат

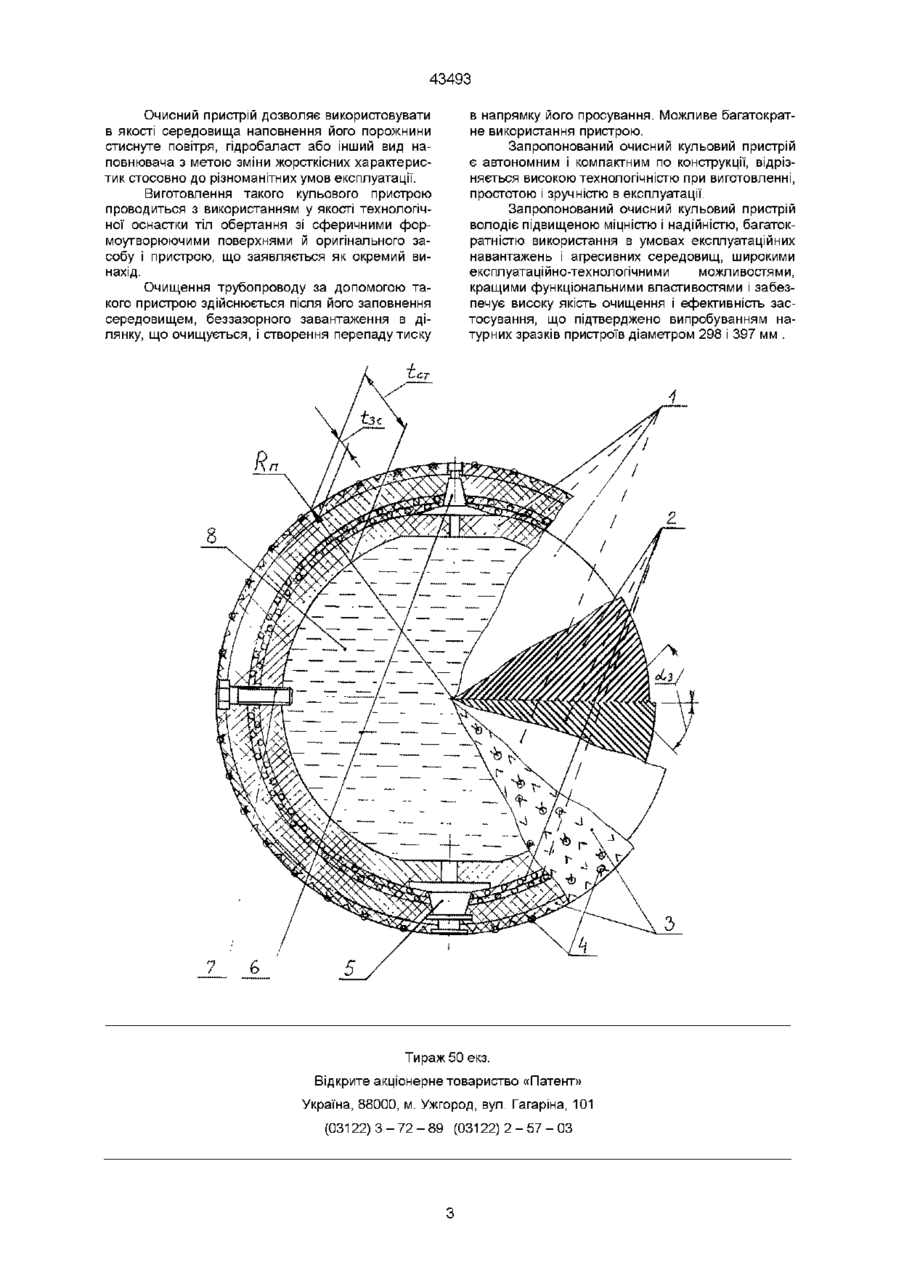

1. Пристрій для очищення внутрішньої поверхні трубопроводу , що містить заповнену пружним або текучим середовищем багатошарову еластичну оболонку з зовнішнім захисним шаром, яка відрізняється тим, що оболонка має сферичну форму, вентильно - запірну арматуру і виконана у вигляді кульового поршня, загальна товщина стінки (tст) і товщина захисного шару (tзс) якого мають такі співвідношення з його зовнішнім радіусом (Rп ):
0,lRп £ tcт £ 0,4Rп,
0,02 Rп £ tзc £ 0,08 Rп,
а власна жорсткість оболонки при її нормальному обтисненні площинами складає (20 ± 10) кг/мм.
2. Пристрій за п. l, який відрізняється тим, що між шарами внутрішньої гумової оболонки є несуча армуюча оболонка, виконана з гумово - кордних пар шарів, покладених шарами із взаємопересічним напрямком ниток корду,
закроєних під кутом aз = 45° ± 15°.
3. Пристрій за пп. l і 2, який відрізняється тим, що зовнішній захисний шар виконаний із спеціальної гуми.
4. Пристрій за пп. 1, 2 і 3, який відрізняється тим, що зовнішній захисний шар виконаний з поверхневим, на глибину (2-5) мм, наповненням його шкребковими елементами у вигляді металевої крихти і дробу.
Текст

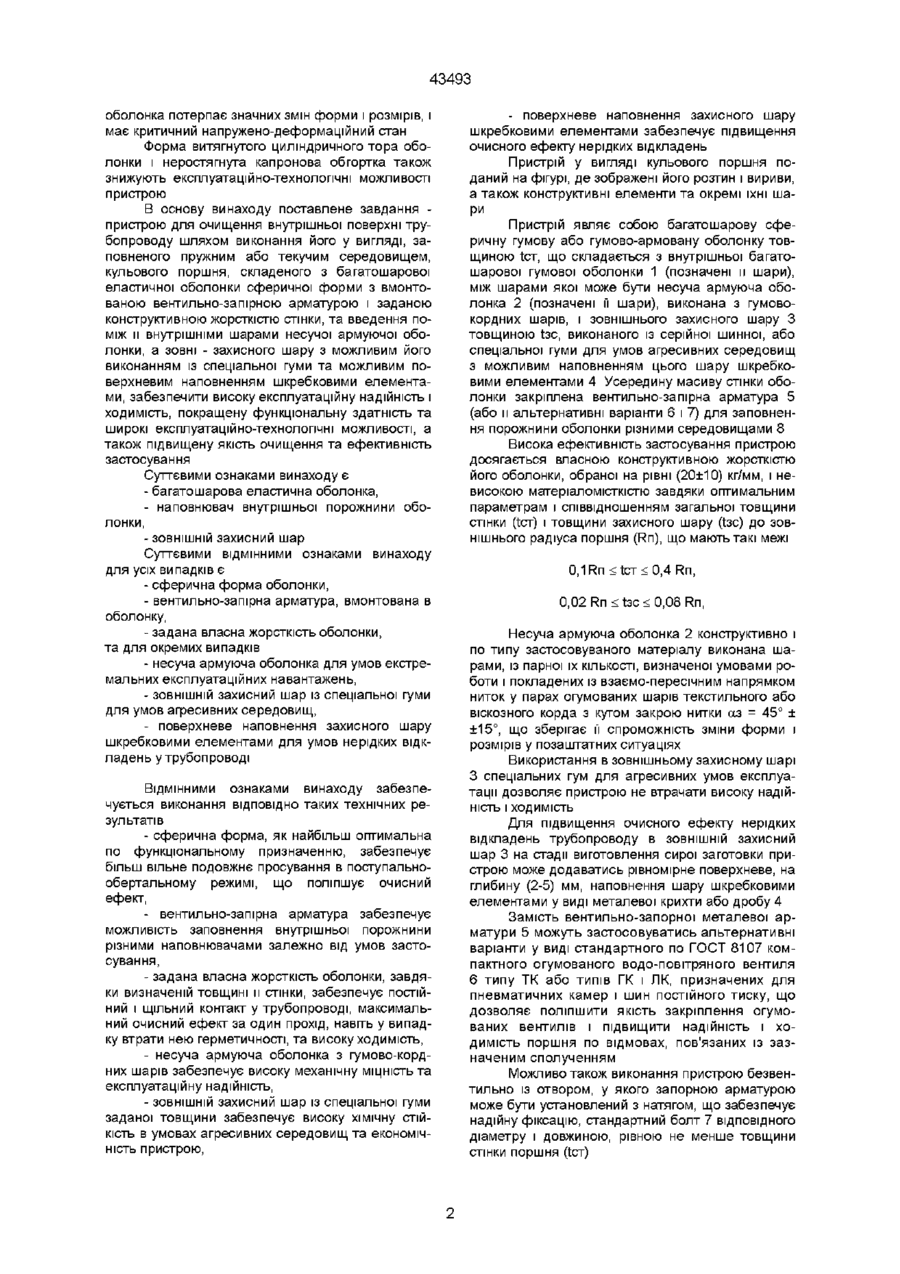

1 Пристрій для очищення внутрішньої поверхні трубопроводу, що містить заповнену пружним або текучим середовищем багатошарову еластичну оболонку з ЗОВНІШНІМ захисним шаром, який відрізняється тим, що оболонка має сферичну форму, вентильно-запірну арматуру і виконана у вигляді кульового поршня, загальна товщина стінки (tcr) і товщина захисного шару (t3c) якого мають такі співвідношення з його ЗОВНІШНІМ радіусом (Rn) 0,1 Rn
ДивитисяДодаткова інформація
Автори англійськоюChursin Oleksandr Markovych, Petrenko Oleh Ivanovych, Barybina Oleksandra Mykolaivna, Dalik Lidia Oleksiivna, Ilnytskyi Mykola Karlovych, Ivanov Serhii Ivanovych
Автори російськоюЧурсин Александр Маркович, Петренко Олег Иванович, Барибина Александра Николаевна, Далик Лидия Алексеевна, Ильницкий Николай Карлович, Иванов Сергей Иванович
МПК / Мітки
МПК: B08B 9/04
Мітки: поверхні, трубопроводу, очищення, пристрій, внутрішньої
