Пристрій реєстрації руху насіння при точному висіві
Номер патенту: 54668
Опубліковано: 25.11.2010
Автори: Шмат Сергій Іванович, Чайковський Олександр Борисович, Лушников Вячеслав Михайлович, Гольша Віталій Ігорович, Абрамова Вікторія Вікторівна, Волков Ігор Васильович
Формула / Реферат
Пристрій реєстрації руху насіння при точному висіві, який містить джерело імпульсного світла, який відрізняється тим, що на висівному апараті, який знаходиться на випробувальному стенді, замість сошника по його задній стінці поза зоною руху насіння вертикально встановлена координатна сітка, на рівні центра координатної сітки на відстані не менше 1 м встановлений швидкісний реєстратор зображення зі швидкістю знімання не менше 100 кадрів в секунду, джерело імпульсного світла встановлено на рівні центра координатної сітки перед зоною руху насіння, але поза зоною реєстрації руху насіння, реєстратор зображення через швидкодіючий інтерфейс з'єднаний з персональним комп'ютером, який через лінії паралельного порту з'єднаний з блоком управління швидкісним реєстратором зображення.
Текст

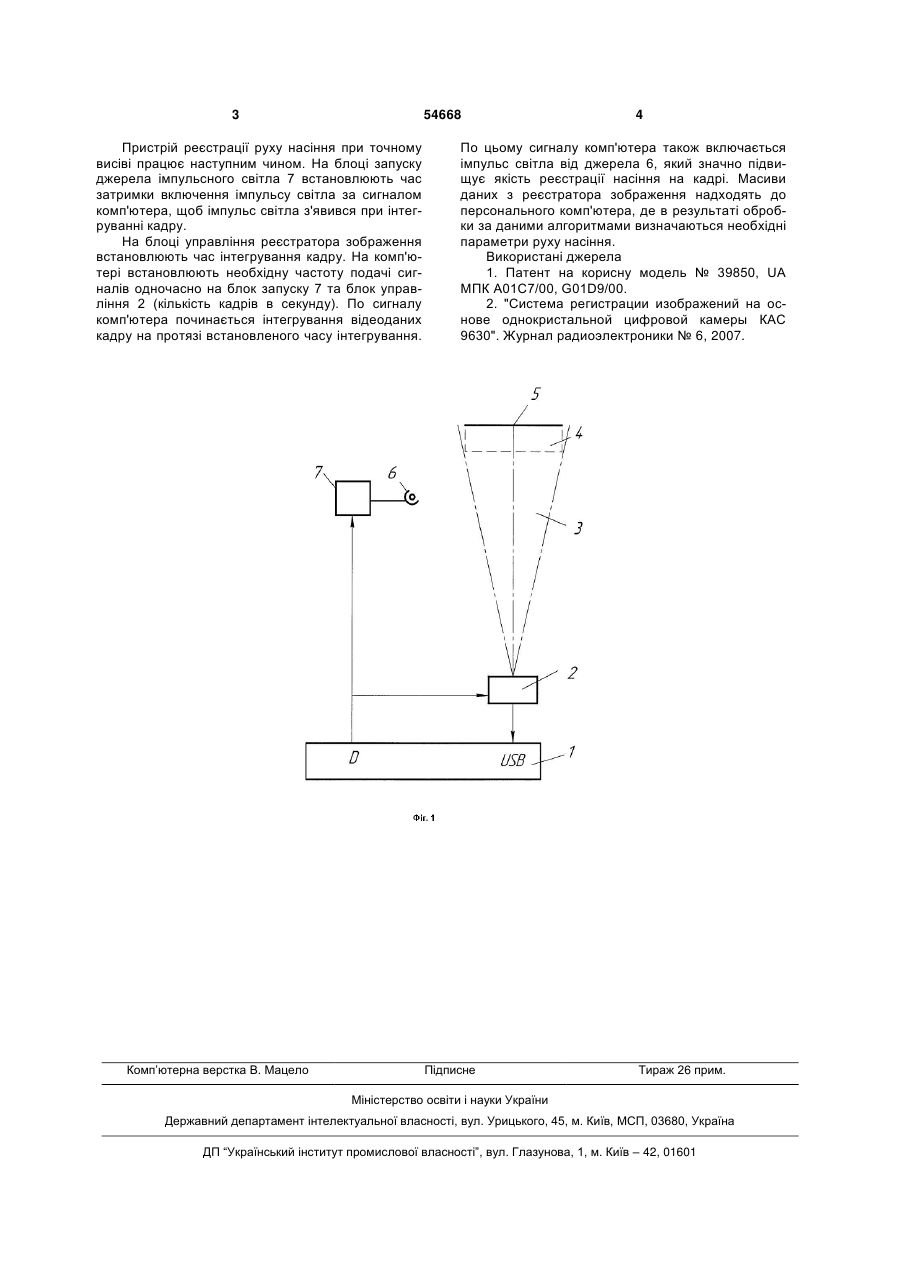

Пристрій реєстрації руху насіння при точному висіві, який містить джерело імпульсного світла, який відрізняється тим, що на висівному апараті, 3 54668 Пристрій реєстрації руху насіння при точному висіві працює наступним чином. На блоці запуску джерела імпульсного світла 7 встановлюють час затримки включення імпульсу світла за сигналом комп'ютера, щоб імпульс світла з'явився при інтегруванні кадру. На блоці управління реєстратора зображення встановлюють час інтегрування кадру. На комп'ютері встановлюють необхідну частоту подачі сигналів одночасно на блок запуску 7 та блок управління 2 (кількість кадрів в секунду). По сигналу комп'ютера починається інтегрування відеоданих кадру на протязі встановленого часу інтегрування. Комп’ютерна верстка В. Мацело 4 По цьому сигналу комп'ютера також включається імпульс світла від джерела 6, який значно підвищує якість реєстрації насіння на кадрі. Масиви даних з реєстратора зображення надходять до персонального комп'ютера, де в результаті обробки за даними алгоритмами визначаються необхідні параметри руху насіння. Використані джерела 1. Патент на корисну модель № 39850, UA МПК А01С7/00, G01D9/00. 2. "Система регистрации изображений на основе однокристальной цифровой камеры КАС 9630". Журнал радиоэлектроники № 6, 2007. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for recording movement of seeds at precision sowing
Автори англійськоюLushnikov Viacheslav Mykhailovych, Chaikovskyi Oleksandr Borysovych, Volkov Ihor Vasiliovych, Shmat Serhii Ivanovych, Abramova Viktoria Viktorivna, Holsha Vitalii Ihorovych
Назва патенту російськоюУстройство регистрации движения семян при точном высеве
Автори російськоюЛушников Вячеслав Михайлович, Чайковський Александр Борисович, Волков Игорь Васильевич, Шмат Сергей Иванович, Абрамова Виктория Викторовна, Гольша Виталий Игоревич
МПК / Мітки
Мітки: насіння, пристрій, висіві, руху, реєстрації, точному
