Схема електрична слухового апарата

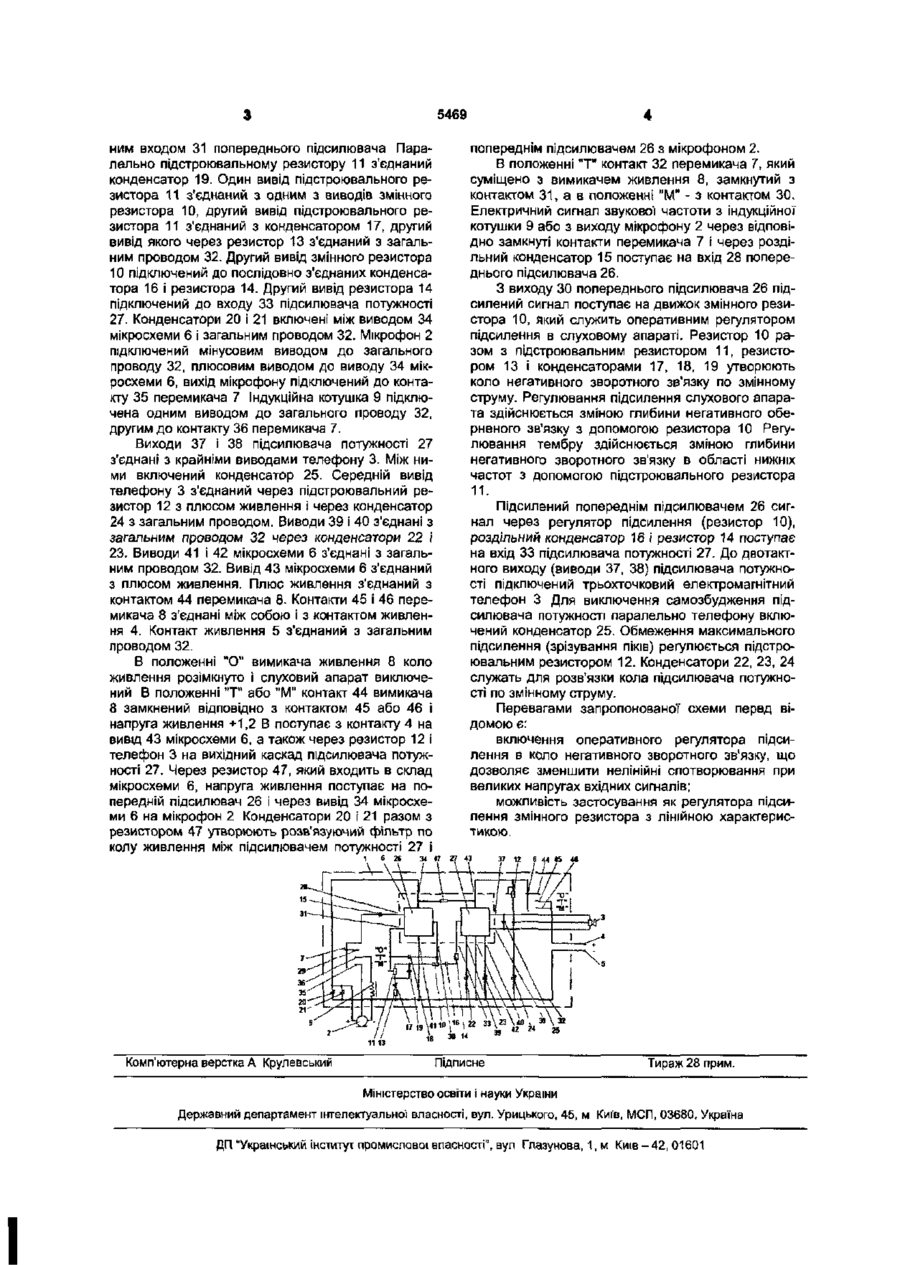

Схема електрична слухового апарата, що містить попередній малошумовий підсилювач, що виконаний на основі диференційного підсилювача, і вихідний підсилювач потужності, а також коло зворотного зв'язку, в яке включені регулятори підсилення і тембру, яка відрізняється тим, що з виходу попереднього підсилювача на інвертований вхід через конденсатор і змінний резистор та додаткові конденсатори утворене коло негативного зворотного зв'язку. Корисна модель стосується сурдотехніки, зокрема підсилювачів потужності, і може використовуватись, наприклад, в мініатюрних слухових апаратах. Відома схема електрична для слухового апарата, яка містить підсилювач звукової частоти, що має попередній підсилювач потужності і вихідний підсилювач потужності, причому попередній підсилювач потужності виконаний на основі диференційного підсилювача, а вхідний підсилювач потужності містить двотактний вихідний каскад [Атаев Д.И., Болотников В.А. Аналоговые интегральные микросхемы для бытовой радиоаппаратуры Справочник, 2-е издание - М. Издательство МЭИ ПКФ «Печатное дело", 1992. - С.72]. Однак в відомій схемі при великих напругах вхідних сигналів збільшуються нелінійні спотворення. В основу запропонованої корисної моделі поставлено задачу за рахунок зміни взаємозв'язку між елементами і введення нових елементів зменшити використовуваний струм, зменшити нелінійні спотворювання і забезпечити режим телефонної розмови. Поставлена задача вирішується тим, що в схемі електричній слухового апарата, яка містить попередній малошумовий підсилювач, що виконаний на основі диференційного підсилювача і вихідний підсилювач потужності, а також коло зворотного зв'язку, в яке включені регулятори підсилення і тембру, згідно з корисною моделлю, з виходу попереднього підсилювача на інвертований вхід через конденсатор і змінний резистор і додаткові конденсатори утворене коло негативного зворотного зв'язку якому представлена принципова електрична схема. Схема електрична слухового апарата (СА) складається з підсилювача 1, електретного мікрофону 2 і електромагнітного телефону 3. Підсилювач 1 виконаний на печатній платі і містить контакти 4 І 5 для підключення джерела живлення, мікросхему 6, перемикач роду роботи 7, суміщений з вимикачем живлення 8. індукційну котушку 9, оперативний регулятор підсилення - змінний резистор 10, неоперативний регулятор тембру - підстроювальний резистор 11, неоперативний регулятор обмеження вихідного рівня звукового тиску резистор 12, резистори 13 І 14, роздільні конденсатори 15, 16, 17, конденсатори 18 і 19 кола регулювання тембру, конденсатори розв'язки по змінному струму 20, 21, 22, 23, 24, блокувальний конденсатор 25. Корисна модель пояснюється кресленням, на Основою підсилювача є твердотільна інтегральна мікросхема 6, яка складається з попереднього підсилювача 26 і підсилювача потужності 21 з двотактним виходом. Попередній підсилювач 26 виконаний по диференційній схемі. Неінвертований вхід 28 попереднього підсилювача через роздільний конденсатор 15 з'єднаний з контактом 29 перемикача 7. Коло негативного оберненого зв'язку включено між виходом ЗО попереднього підсилювача 26 і інвертованим входом 31 і складається з змінного резистора 10, підстроювального резистора 11, резистора 13, роздільного конденсатора 17, конденсаторів 18 і 19 Вихід ЗО попереднього підсилювача з'єднаний з движком змінного резистора 10 і конденсатором 18. Другий вивід конденсатора 18 з'єднаний з движком підстроювального резистора 11 і інвертова О о> 5469 ним входом 31 попереднього підсилювача Паралельно підстроювальному резистору 11 з'єднаний конденсатор 19. Один вивід підстроювального резистора 11 з'єднаний з одним з виводів змінного резистора 10, другий вивід підстроювального резистора 11 з'єднаний з конденсатором 17, другий вивід якого через резистор 13 з'єднаний з загальним проводом 32. Другий вивід змінного резистора 10 підключений до послідовно з'єднаних конденсатора 16 і резистора 14. Другий вивід резистора 14 підключений до входу 33 підсилювача потужності 27. Конденсатори 20 і 21 включені між виводом 34 мікросхеми 6 і загальним проводом 32. Мікрофон 2 підключений мінусовим виводом до загального проводу 32, плюсовим виводом до виводу 34 мікросхеми 6, вихід мікрофону підключений до контакту 35 перемикача 7 Індукційна котушка 9 підключена одним виводом до загального проводу 32, другим до контакту 36 перемикача 7. попереднім підсилювачем 26 з мікрофоном 2. В положенні "Т" контакт 32 перемикача 7, який суміщено з вимикачем живлення 8, замкнутий з контактом 31, а в положенні "М" - з контактом ЗО. Електричний сигнал звукової частоти з індукційної котушки 9 або з виходу мікрофону 2 через відповідно замкнуті контакти перемикача 7 і через роздільний конденсатор 15 поступає на вхід 28 попереднього підсилювача 26. З виходу ЗО попереднього підсилювача 26 підсилений сигнал поступає на движок змінного резистора 10, який служить оперативним регулятором підсилення в слуховому апараті. Резистор 10 разом з підстрою вальним резистором 11, резистором 13 і конденсаторами 17, 18, 19 утворюють коло негативного зворотного зв'язку по змінному струму. Регулювання підсилення слухового апарата здійснюється зміною глибини негативного оберненого зв'язку з допомогою резистора 10 Регулювання тембру здійснюється зміною глибини негативного зворотного зв'язку в області нижніх частот з допомогою підстроювального резистора 11. Виходи 37 і 38 підсилювача потужності 27 з'єднані з крайніми виводами телефону 3. Між ними включений конденсатор 25. Середній вивід телефону 3 з'єднаний через підстроювальний резистор 12 з плюсом живлення і через конденсатор 24 з загальним проводом. Виводи 39 і 40 з'єднані з загальним проводом 32 через конденсатори 22 і 23. Виводи 41 І 42 мікросхеми 6 з'єднані з загальним проводом 32. Вивід 43 мікросхеми 6 з'єднаний з плюсом живлення. Плюс живлення з'єднаний з контактом 44 перемикача 8. Контакти 45 і 46 перемикача 8 з'єднані між собою і з контактом живлення 4. Контакт живлення 5 з'єднаний з загальним проводом 32. Підсилений попереднім підсилювачем 26 сигнал через регулятор підсилення (резистор 10), роздільний конденсатор 16 і резистор 14 поступає на вхід 33 підсилювача потужності 27. До двотактного виходу (виводи 37, 38) підсилювача потужності підключений трьохточковий електромагнітний телефон 3 Для виключення самозбудження підсилювача потужності паралельно телефону включений конденсатор 25. Обмеження максимального підсилення (зрізування піків) регулюється підстроювальним резистором 12. Конденсатори 22, 23, 24 служать для розв'язки кола підсилювача потужності по змінному струму. В положенні "О" вимикача живлення 8 коло живлення розімкнуто і слуховий апарат виключений В положенні "Т" або "М" контакт 44 вимикача 8 замкнений відповідно з контактом 45 або 46 і напруга живлення +1,2 В поступає з контакту 4 на вивід 43 мікросхеми 6, а також через резистор 12 і телефон 3 на вихідний каскад підсилювача потужності 27. Через резистор 47, який входить в склад мікросхеми 6, напруга живлення поступає на попередній підсилювач 26 і через вивід 34 мікросхеми 6 на мікрофон 2 Конденсатори 20 і 21 разом з резистором 47 утворюють розв'язуючий фільтр по колу живлення між підсилювачем потужності 27 і 1 Комп'ютерна верстка А Крулевський 6 26 34 Перевагами запропонованої схеми перед відомою є: включення оперативного регулятора підсилення в коло негативного зворотного зв'язку, що дозволяє зменшити нелінійні спотворювання при великих напругах вхідних сигналів; можливість застосування як регулятора підсилення змінного резистора з лінійною характеристикою. П Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуально"! власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вуп Глазунова, 1,м Киів-42, 01601 І
