Кнопкова панель номеронабирача, електрична схема кнопкової панелі, радіотелефон в системі зв’язку

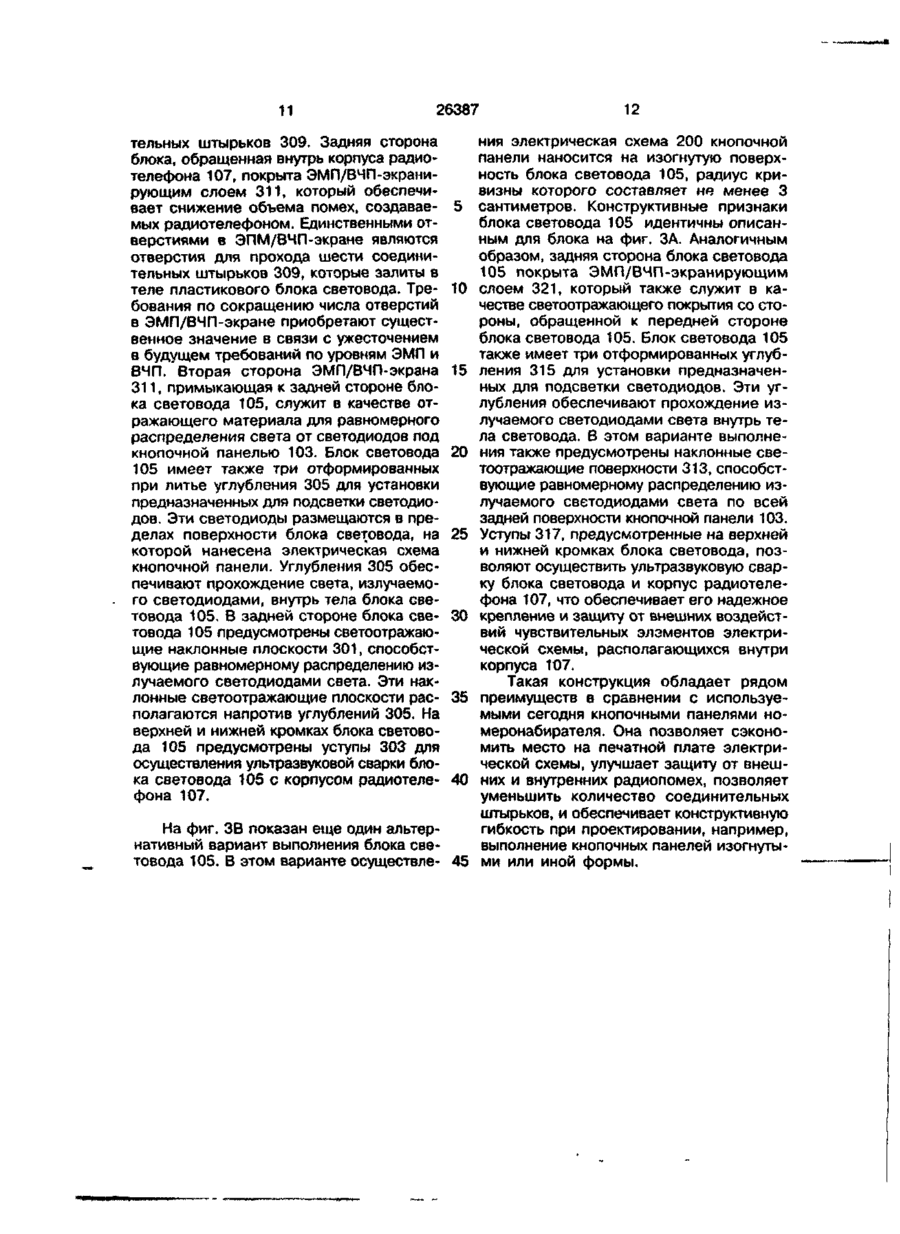

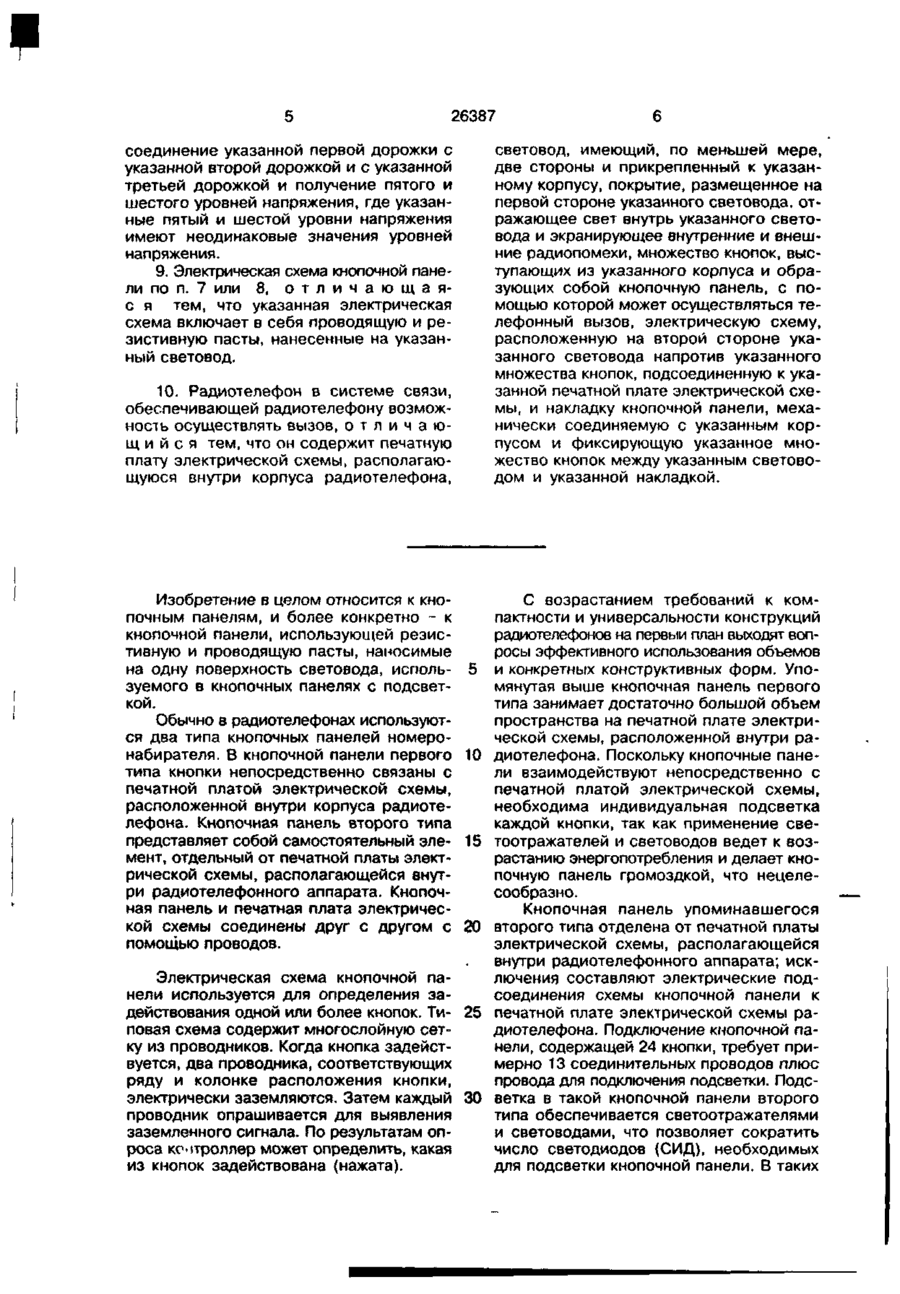

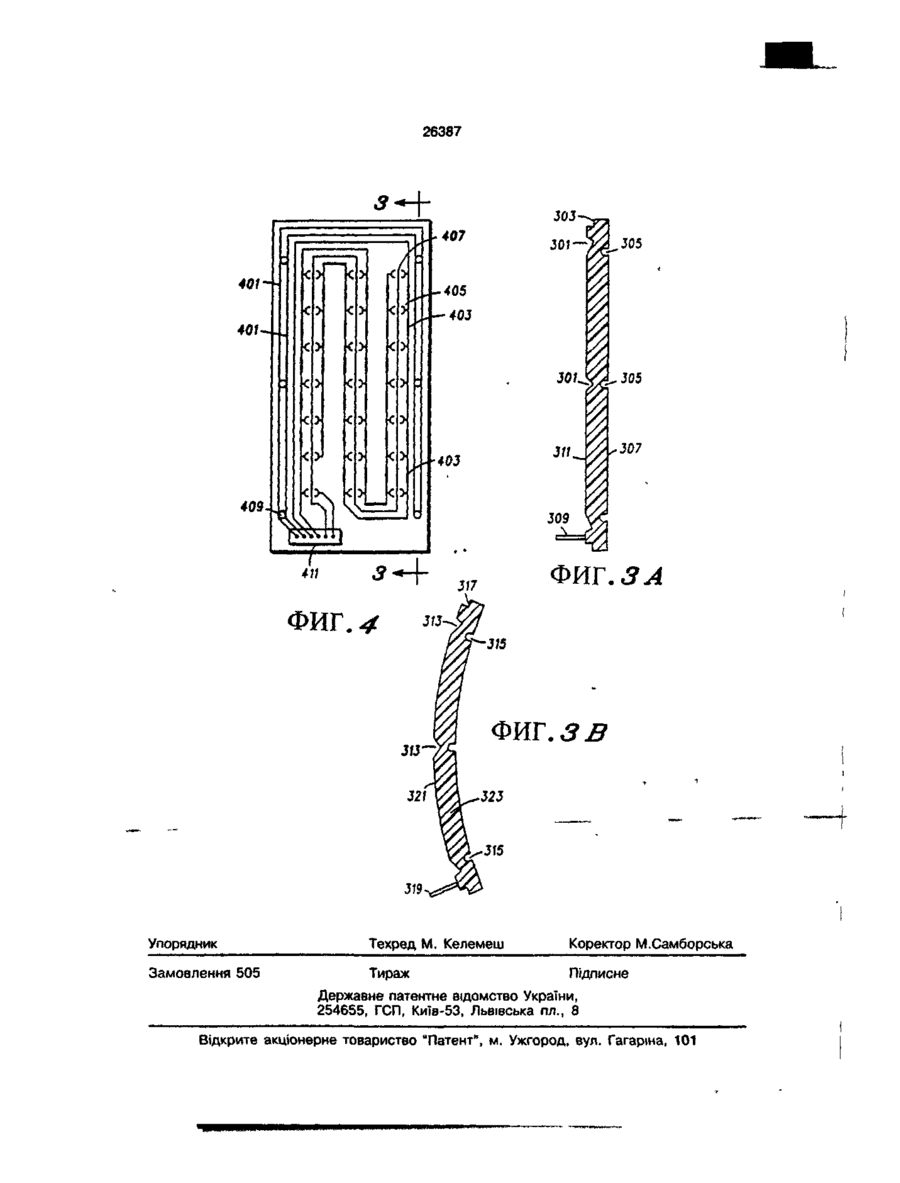

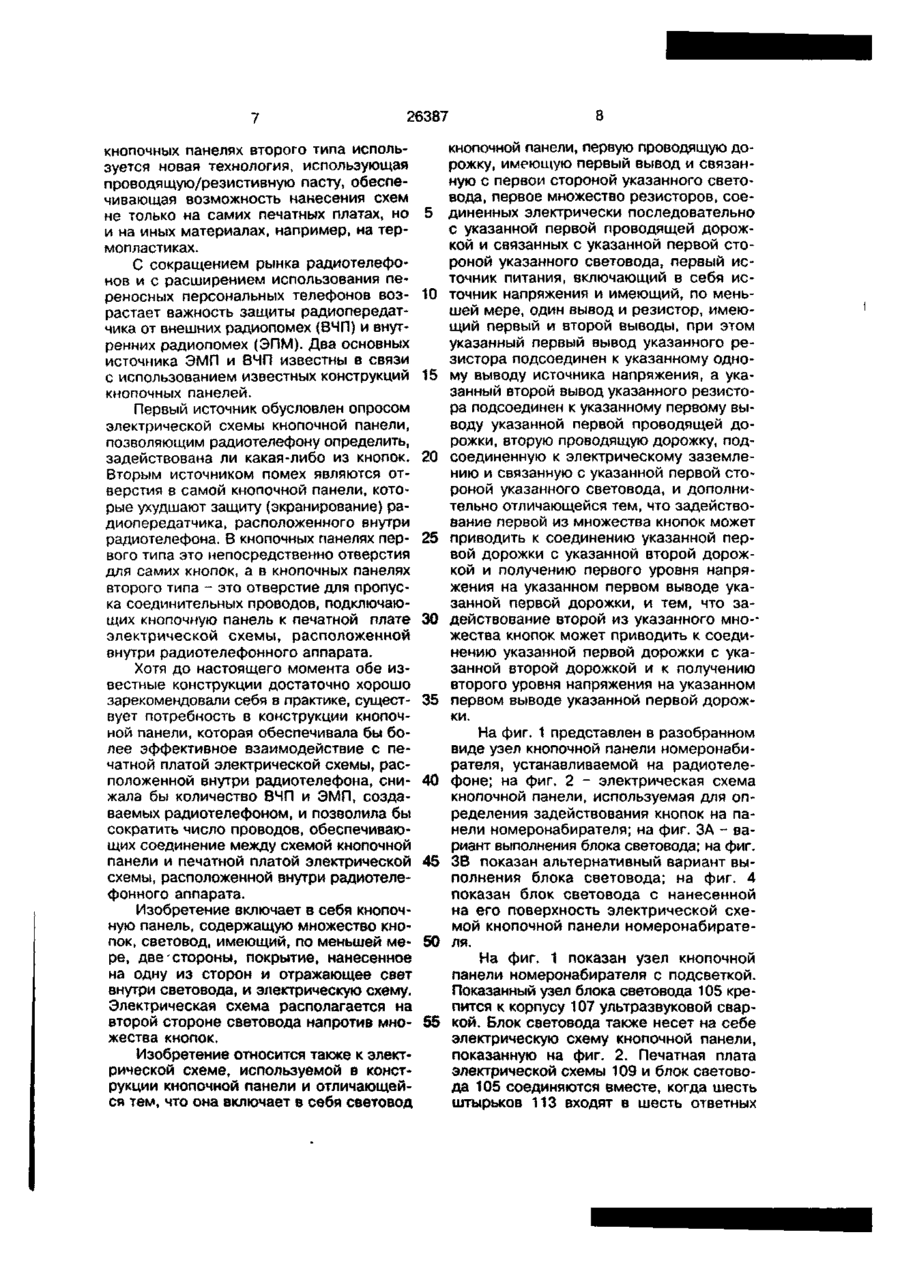

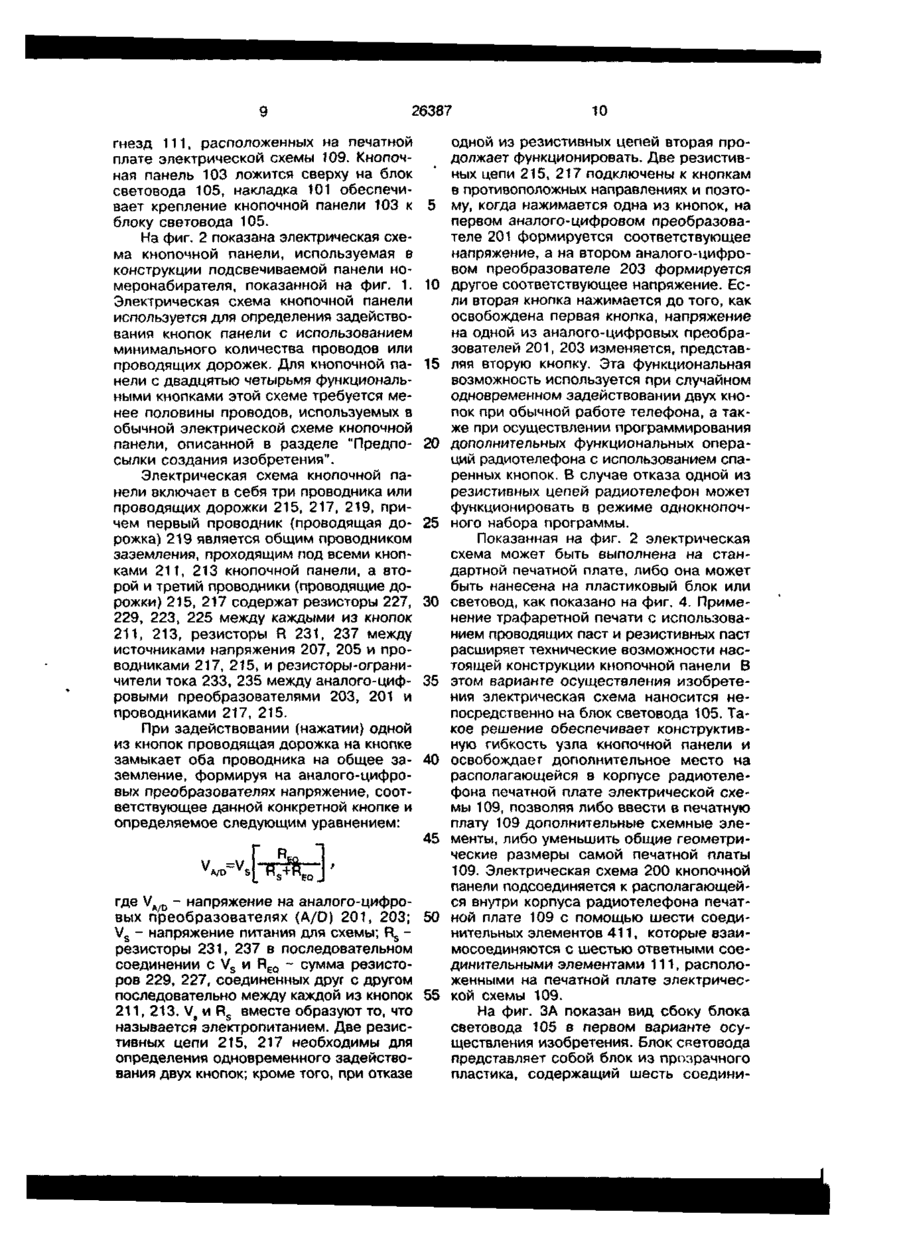

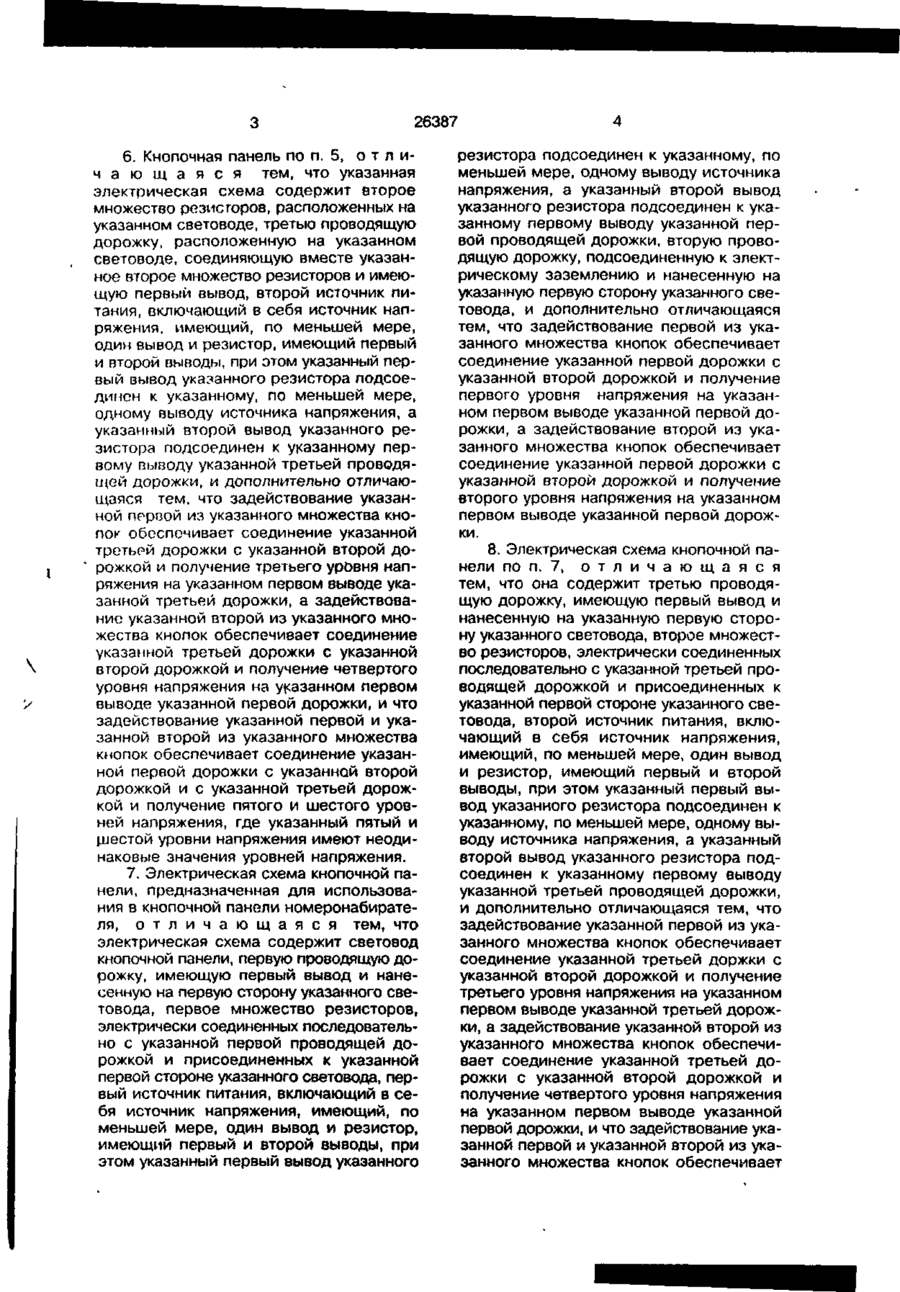

1. Кнопочная панель номеронабирателя, содержащая множество кнопок, о тл и ч а ю щ а я с я тем, что она содержит световод, имеющий, по меньшей мере, две стороны, покрытие, нанесенное на первую сторону указанного световода и отражающее свет внутрь указанного световода, и электрическую схему, расположенную на второй стороне указанного световода и в целом напротив указанного множества кнопок и указанной первой стороны. 2. Кнопочная панель по п. 1, о т л и ч а ю щ а я с я тем, что указанная электрическая схема дополнительно содержит проводящую и резистивную пасты, нанесенные на указанную вторую сторону указанного световода. 3. Кнопочная панель по п. 1 или 2, о т л и ч а ю щ а я с я тем, что она содержит, по меньшей мере, одно углубление, отформованное в указанной второй стороне указанного световода, по меньшей мере, одну отражающую поверхность, отформованную в указанной первой стороне указанного световода напротив указанного, по меньшей мере, одного углубления, и, по меньшей мере, один источник света, располагающийся в указанном, по меньшей мере, одном углуб лении и подключенный к указанной электрической схеме. 4. Кнопочная панель по п. 1 или 2, или 3, о т л и ч а ю щ а я с я тем, что она имеет радиус кривизны вдоль указанных первой и второй сторон не менее 3 сантиметров 5 Кнопочная панель по п. 1, или 2, или 3, или 4, о т л и ч а ю щ а я с я тем, что указанная электрическая схема содержит первое множество резисторов, расположенных на указанном световоде, первую проводящую дорожку, расположенную на указанном световоде, соединяющую вместе указанное первое множество резисторов и имеющую первый вывод, первый источник питания, включающий в себя источник напряжения, имеющий, по меньшей мере, один вывод и резистор, имеющий первый и второй выводы, при этом указанный первый вывод указанного резистора подсоединен к указанному, по меньшей мере, одному выводу указанного источника напряжения, а указанный второй вывод указанного резистора подсоединен к указанному первому выводу указанной первой проводящей дорожки, вторую проводящую дорожку, подсоединенную к электрическому заземлению, и дополнительно отличающаяся тем, что задействование первой из указанного множества кнопок обеспечивает соединение указанной первой дорожки с указанной второй дорожкой и получение первого уровня напряжения на указанном первом выводе указанной первой дорожки, а задействование второй из указанного множества кнопок обеспечивает соединение указанной первой дорожки с указанной второй дорожкой и получение второго уровня напряжения на указанном первом выводе указанной первой дорожки. (21) (22) (24) (31) (32) (33) (86) (46) (56) оо о 26387 \ 6. Кнопочная панель по п. 5, о т л ич а ю щ а я с я тем, что указанная электрическая схема содержит второе множество резисторов, расположенных на указанном световоде, третью проводящую дорожку, расположенную на указанном световоде, соединяющую вместе указанное второе множество резисторов и имеющую первый вывод, второй источник питания, включающий в себя источник напряжения, имеющий, по меньшей мере, один вывод и резистор, имеющий первый и второй выводы, при этом указанный первый вывод указанного резистора подсоединен к указанному, по меньшей мере, одному выводу источника напряжения, а указанный второй вывод указанного резистора подсоединен к указанному первому выводу указанной третьей проводящей дорожки, и дополнительно отличающаяся тем, что задействование указанной первой из указанного множества кнопок обеспечивает соединение указанной третьей дорожки с указанной второй дорожкой и получение третьего уровня напряжения на указанном первом выводе указанной третьей дорожки, а задействование указанной второй из указанного множества кнопок обеспечивает соединение указанной третьей дорожки с указанной второй дорожкой и получение четвертого уровня напряжения на указанном первом выводе указанной первой дорожки, и что задействование указанной первой и указанной второй из указанного множества кнопок обеспечивает соединение указанной первой дорожки с указанной второй дорожкой и с указанной третьей дорожкой и получение пятого и шестого уровней напряжения, где указанный пятый и шестой уровни напряжения имеют неодинаковые значения уровней напряжения. 7. Электрическая схема кнопочной панели, предназначенная для использования в кнопочной панели номеронабирателя, о т л и ч а ю щ а я с я тем, что электрическая схема содержит световод кнопочной панели, первую проводящую дорожку, имеющую первый вывод и нанесенную на первую сторону указанного световода, первое множество резисторов, электрически соединенных последовательно с указанной первой проводящей дорожкой и присоединенных к указанной первой стороне указанного световода, первый источник питания, включающий в себя источник напряжения, имеющий, по меньшей мере, один вывод и резистор, имеющий первый и второй выводы, при этом указанный первый вывод указанного резистора подсоединен к указанному, по меньшей мере, одному выводу источника напряжения, а указанный второй вывод указанного резистора подсоединен к указанному первому выводу указанной первой проводящей дорожки, вторую проводящую дорожку, подсоединенную к электрическому заземлению и нанесенную на указанную первую сторону указанного световода, и дополнительно отличающаяся тем, что задействование первой из указанного множества кнопок обеспечивает соединение указанной первой дорожки с указанной второй дорожкой и получение первого уровня напряжения на указанном первом выводе указанной первой дорожки, а задействование второй из указанного множества кнопок обеспечивает соединение указанной первой дорожки с указанной второй дорожкой и получение второго уровня напряжения на указанном первом выводе указанной первой дорожки. 8. Электрическая схема кнопочной панели по п. 7, о т л и ч а ю щ а я с я тем, что она содержит третью проводящую дорожку, имеющую первый вывод и нанесенную на указанную первую сторону указанного световода, второе множество резисторов, электрически соединенных последовательно с указанной третьей проводящей дорожкой и присоединенных к указанной первой стороне указанного световода, второй источник питания, включающий в себя источник напряжения, имеющий, по меньшей мере, один вывод и резистор, имеющий первый и второй выводы, при этом указанный первый вывод указанного резистора подсоединен к указанному, по меньшей мере, одному выводу источника напряжения, а указанный второй вывод указанного резистора подсоединен к указанному первому выводу указанной третьей проводящей дорожки, и дополнительно отличающаяся тем, что задействование указанной первой из указанного множества кнопок обеспечивает соединение указанной третьей доржки с указанной второй дорожкой и получение третьего уровня напряжения на указанном первом выводе указанной третьей дорожки, а задействование указанной второй из указанного множества кнопок обеспечивает соединение указанной третьей дорожки с указанной второй дорожкой и получение четвертого уровня напряжения на указанном первом выводе указанной первой дорожки, и что задействование указанной первой и указанной второй из указанного множества кнопок обеспечивает щ 26387 соединение указанной первой дорожки с указанной второй дорожкой и с указанной третьей дорожкой и получение пятого и шестого уровней напряжения, где указанные пятый и шестой уровни напряжения имеют неодинаковые значения уровней напряжения. 9. Электрическая схема кнопочной панели по п. 7 или 8, о т л и ч а ю щ а я с я тем, что указанная электрическая схема включает в себя проводящую и резистивную пасты, нанесенные на указанный световод. 10. Радиотелефон в системе связи, обеспечивающей радиотелефону возможность осуществлять вызов, о т л и ч а ю щ и й с я тем, что он содержит печатную плату электрической схемы, располагающуюся внутри корпуса радиотелефона, световод, имеющий, по меньшей мере, две стороны и прикрепленный к указанному корпусу, покрытие, размещенное на первой стороне указанного световода, отражающее свет внутрь указанного световода и экранирующее внутренние и внешние радиопомехи, множество кнопок, выступающих из указанного корпуса и образующих собой кнопочную панель, с помощью которой может осуществляться телефонный вызов, электрическую схему, расположенную на второй стороне указанного световода напротив указанного множества кнопок, подсоединенную к указанной печатной плате электрической схемы, и накладку кнопочной панели, механически соединяемую с указанным корпусом и фиксирующую указанное множество кнопок между указанным световодом и указанной накладкой. Изобретение в целом относится к кноС возрастанием требований к компочным панелям, и более конкретно - к пактности и универсальности конструкций кнопочной панели, использующей резисрадиотелефонов на первый план выходят воптивную и проводящую пасты, наносимые росы эффективного использования объемов на одну поверхность световода, исполь- 5 и конкретных конструктивных форм. Упозуемого в кнопочных панелях с подсветмянутая выше кнопочная панель первого кой. типа занимает достаточно большой объем Обычно в радиотелефонах используютпространства на печатной плате электрися два типа кнопочных панелей номероческой схемы, расположенной внутри ранабирателя. В кнопочной панели первого 10 диотелефона. Поскольку кнопочные панетипа кнопки непосредственно связаны с ли взаимодействуют непосредственно с печатной платой электрической схемы, печатной платой электрической схемы, расположенной внутри корпуса радиотенеобходима индивидуальная подсветка лефона. Кнопочная панель второго типа каждой кнопки, так как применение свепредставляет собой самостоятельный эле- 15 тоотражателей и световодов ведет к возмент, отдельный от печатной платы электрастанию энергопотребления и делает кнорической схемы, располагающейся внутпочную панель громоздкой, что нецелери радиотелефонного аппарата. Кнопочсообразно. ная панель и печатная плата электричесКнопочная панель упоминавшегося кой схемы соединены друг с другом с 20 второго типа отделена от печатной платы помощью проводов. электрической схемы, располагающейся внутри радиотелефонного аппарата; искЭлектрическая схема кнопочной палючения составляют электрические поднели используется для определения засоединения схемы кнопочной панели к действования одной или более кнопок. Ти- 25 печатной плате электрической схемы раповая схема содержит многослойную сетдиотелефона. Подключение кнопочной паку из проводников. Когда кнопка задейстнели, содержащей 24 кнопки, требует привуется, два проводника, соответствующих мерно 13 соединительных проводов плюс ряду и колонке расположения кнопки, провода для подключения подсветки. Подсэлектрически заземляются. Затем каждый 30 ветка в такой кнопочной панели второго проводник опрашивается для выявления типа обеспечивается светоотражателями заземленного сигнала. По результатам опи световодами, что позволяет сократить роса контроллер может определить, какая число светодиодов (СИД), необходимых из кнопок задействована (нажата). для подсветки кнопочной панели. В таких 26387 кнопочных панелях второго типа используется новая технология, использующая проводящую/резистивную пасту, обеспечивающая возможность нанесения схем не только на самих печатных платах, но и на иных материалах, например, на термопластиках. С сокращением рынка радиотелефонов и с расширением использования переносных персональных телефонов возрастает важность защиты радиопередатчика от внешних радиопомех (ВЧП) и внутренних радиопомех (ЭПМ). Два основных источника ЭМП и ВЧП известны в связи с использованием известных конструкций кнопочных панелей. Первый источник обусловлен опросом электрической схемы кнопочной панели, позволяющим радиотелефону определить, задействована ли какая-либо из кнопок. Вторым источником помех являются отверстия в самой кнопочной панели, которые ухудшают защиту (экранирование) радиопередатчика, расположенного внутри радиотелефона. В кнопочных панелях первого типа это непосредственно отверстия для самих кнопок, а в кнопочных панелях второго типа - это отверстие для пропуска соединительных проводов, подключающих кнопочную панель к печатной плате электрической схемы, расположенной внутри радиотелефонного аппарата. Хотя до настоящего момента обе известные конструкции достаточно хорошо зарекомендовали себя в практике, существует потребность в конструкции кнопочной панели, которая обеспечивала бы более эффективное взаимодействие с печатной платой электрической схемы, расположенной внутри радиотелефона, снижала бы количество ВЧП и ЭМП, создаваемых радиотелефоном, и позволила бы сократить число проводов, обеспечивающих соединение между схемой кнопочной панели и печатной платой электрической схемы, расположенной внутри радиотелефонного аппарата. Изобретение включает в себя кнопочную панель, содержащую множество кнопок, световод, имеющий, по меньшей мере, две стороны, покрытие, нанесенное на одну из сторон и отражающее свет внутри световода, и электрическую схему. Электрическая схема располагается на второй стороне световода напротив множества кнопок. Изобретение относится также к электрической схеме, используемой в конструкции кнопочной панели и отличающейся тем, что она включает в себя световод 5 10 15 20 25 30 35 40 45 50 55 8 кнопочной панели, первую проводящую дорожку, имеющую первый вывод и связанную с первой стороной указанного световода, первое множество резисторов, соединенных электрически последовательно с указанной первой проводящей дорожкой и связанных с указанной первой стороной указанного световода, первый источник питания, включающий в себя источник напряжения и имеющий, по меньшей мере, один вывод и резистор, имеющий первый и второй выводы, при этом указанный первый вывод указанного резистора подсоединен к указанному одному выводу источника напряжения, а указанный второй вывод указанного резистора подсоединен к указанному первому выводу указанной первой проводящей дорожки, вторую проводящую дорожку, подсоединенную к электрическому заземлению и связанную с указанной первой стороной указанного световода, и дополнительно отличающейся тем, что задействование первой из множества кнопок может приводить к соединению указанной первой дорожки с указанной второй дорожкой и получению первого уровня напряжения на указанном первом выводе указанной первой дорожки, и тем, что задействование второй из указанного мно-жества кнопок может приводить к соединению указанной первой дорожки с указанной второй дорожкой и к получению второго уровня напряжения на указанном первом выводе указанной первой дорожки. На фиг. 1 представлен в разобранном виде узел кнопочной панели номеронабирателя, устанавливаемой на радиотелефоне; на фиг. 2 - электрическая схема кнопочной панели, используемая для определения задействования кнопок на панели номеронабирателя; на фиг. ЗА - вариант выполнения блока световода; на фиг. ЗВ показан альтернативный вариант выполнения блока световода; на фиг. 4 показан блок световода с нанесенной на его поверхность электрической схемой кнопочной панели номеронабирателя. На фиг. 1 показан узел кнопочной панели номеронабирателя с подсветкой. Показанный узел блока световода 105 крепится к корпусу 107 ультразвуковой сваркой. Блок световода также несет на себе электрическую схему кнопочной панели, показанную на фиг. 2. Печатная плата электрической схемы 109 и блок световода 105 соединяются вместе, когда шесть штырьков 113 входят в шесть ответных 26387 гнезд 111, расположенных на печатной плате электрической схемы 109. Кнопочная панель 103 ложится сверху на блок световода 105, накладка 101 обеспечивает крепление кнопочной панели 103 к блоку световода 105. На фиг. 2 показана электрическая схема кнопочной панели, используемая в конструкции подсвечиваемой панели номеронабирателя, показанной на фиг. 1. Электрическая схема кнопочной панели используется для определения задействования кнопок панели с использованием минимального количества проводов или проводящих дорожек. Для кнопочной панели с двадцятью четырьмя функциональными кнопками этой схеме требуется менее половины проводов, используемых в обычной электрической схеме кнопочной панели, описанной в разделе "Предпосылки создания изобретения". Электрическая схема кнопочной панели включает в себя три проводника или проводящих дорожки 215, 217, 219, причем первый проводник (проводящая дорожка) 219 является общим проводником заземления, проходящим под всеми кнопками 211, 213 кнопочной панели, а второй и третий проводники (проводящие дорожки) 215, 217 содержат резисторы 227, 229, 223, 225 между каждыми из кнопок 211, 213, резисторы R 231, 237 между источниками напряжения 207, 205 и проводниками 217, 215, и резисторы-ограничители тока 233, 235 между аналого-цифровыми преобразователями 203, 201 и проводниками 217, 215. При задействовании (нажатии) одной из кнопок проводящая дорожка на кнопке замыкает оба проводника на общее заземление, формируя на аналого-цифровых преобразователях напряжение, соответствующее данной конкретной кнопке и определяемое следующим уравнением: 5 10 15 20 25 30 35 40 45 V =\ где VA/D - напряжение на аналого-цифровых преобразователях (A/D) 201, 203; 50 Vs - напряжение питания для схемы; Rs резисторы 231, 237 в последовательном соединении с Vs и RE0 - сумма резисторов 229, 227, соединенных друг с другом последовательно между каждой из кнопок 55 211, 213. Vs и Rs вместе образуют то, что называется электропитанием. Две резистивных цепи 215, 217 необходимы для определения одновременного задействования двух кнопок; кроме того, при отказе 10 одной из резистивных цепей вторая продолжает функционировать. Две резистивных цепи 215, 217 подключены к кнопкам в противоположных направлениях и поэтому, когда нажимается одна из кнопок, на первом аналого-цифровом преобразователе 201 формируется соответствующее напряжение, а на втором аналого-цифровом преобразователе 203 формируется другое соответствующее напряжение. Если вторая кнопка нажимается до того, как освобождена первая кнопка, напряжение на одной из аналого-цифровых преобразователей 201, 203 изменяется, представ ляя вторую кнопку. Эта функциональная возможность используется при случайном одновременном задействовании двух кнопок при обычной работе телефона, а также при осуществлении программирования дополнительных функциональных операций радиотелефона с использованием спаренных кнопок. В случае отказа одной из резистивных цепей радиотелефон может функционировать в режиме однокнопочного набора программы. Показанная на фиг. 2 электрическая схема может быть выполнена на стандартной печатной плате, либо она может быть нанесена на пластиковый блок или световод, как показано на фиг. 4. Применение трафаретной печати с использованием проводящих паст и резистивных паст расширяет технические возможности настоящей конструкции кнопочной панели В этом варианте осуществления изобретения электрическая схема наносится непосредственно на блок световода 105. Такое решение обеспечивает конструктивную гибкость узла кнопочной панели и освобождает дополнительное место на располагающейся в корпусе радиотелефона печатной плате электрической схемы 109, позволяя либо ввести в печатную плату 109 дополнительные схемные элементы, либо уменьшить общие геометрические размеры самой печатной платы 109. Электрическая схема 200 кнопочной панели подсоединяется к располагающейся внутри корпуса радиотелефона печатной плате 109 с помощью шести соединительных элементов 411, которые взаимосоединяются с шестью ответными соединительными элементами 111, расположенными на печатной плате электрической схемы 109. На фиг. ЗА показан вид сбоку блока световода 105 в первом варианте осуществления изобретения. Блок световода представляет собой блок из прозрачного пластика, содержащий шесть соедини 11 26387 тельных штырьков 309. Задняя сторона блока, обращенная внутрь корпуса радиотелефона 107, покрыта ЭМП/ВЧП-экранирующим слоем 311, который обеспечивает снижение объема помех, создаваемых радиотелефоном. Единственными отверстиями в ЭПМ/ВЧП-экране являются отверстия для прохода шести соединительных штырьков 309, которые залиты в теле пластикового блока световода. Требования по сокращению числа отверстий в ЭМП/ВЧП-экране приобретают существенное значение в связи с ужесточением в будущем требований по уровням ЭМП и ВЧП. Вторая сторона ЭМП/ВЧП-экрана 311, примыкающая к задней стороне блока световода 105, служит в качестве отражающего материала для равномерного распределения света от светодиодов под кнопочной панелью 103. Блок световода 105 имеет также три отформированных при литье углубления 305 для установки предназначенных для подсветки светодиодов. Эти светодиоды размещаются в пределах поверхности блока световода, на которой нанесена электрическая схема кнопочной панели. Углубления 305 обеспечивают прохождение света, излучаемого светодиодами, внутрь тела блока световода 105. В задней стороне блока световода 105 предусмотрены светоотражающие наклонные плоскости 301, способствующие равномерному распределению излучаемого светодиодами света. Эти наклонные светоотражающие плоскости располагаются напротив углублений 305. На верхней и нижней кромках блока световода 105 предусмотрены уступы 303 для осуществления ультразвуковой сварки блока световода 105 с корпусом радиотелефона 107. 5 10 15 20 25 30 35 40 На фиг. ЗВ показан еще один альтернативный вариант выполнения блока световода 105. В этом варианте осуществле- 45 12 ния электрическая схема 200 кнопочной панели наносится на изогнутую поверхность блока световода 105, радиус кривизны которого составляет не менее 3 сантиметров. Конструктивные признаки блока световода 105 идентичны описанным для блока на фиг. ЗА. Аналогичным образом, задняя сторона блока световода 105 покрыта ЭМП/ВЧП-экранирующим слоем 321, который также служит в качестве светоотражающего покрытия со стороны, обращенной к передней стороне блока световода 105. Блок световода 105 также имеет три отформированных углубления 315 для установки предназначенных для подсветки светодиодов. Эти углубления обеспечивают прохождение излучаемого светодиодами света внутрь тела световода. В этом варианте выполнения также предусмотрены наклонные светоотражающие поверхности 313, способствующие равномерному распределению излучаемого светодиодами света по всей задней поверхности кнопочной панели 103. Уступы 317, предусмотренные на верхней и нижней кромках блока световода, позволяют осуществить ультразвуковую сварку блока световода и корпус радиотелефона 107, что обеспечивает его надежное крепление и защиту от внешних воздействий чувствительных элзментов электрической схемы, располагающихся внутри корпуса 107. Такая конструкция обладает рядом преимуществ в сравнении с используемыми сегодня кнопочными панелями номеронабирателя. Она позволяет сэкономить место на печатной плате электрической схемы, улучшает защиту от внешних и внутренних радиопомех, позволяет уменьшить количество соединительных штырьков, и обеспечивает конструктивную гибкость при проектировании, например, выполнение кнопочных панелей изогнутыми или иной формы. ЛИФ Houod (Jin1 »ioiin\ И— Л+ ^iOZ ™С 601 LW9Z 26387 .'407 305 307 409. ФИГ. 3 A ФИГ..* 313 315 ФИГ. З В 323 315 Упорядник Техред М. Келемеш Коректор М.Самборська Замовлення 505 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
