Спосіб магнітно-імпульсного притягання металевих об’єктів двовитковим циліндричним індуктором, розділеним на дві гілки

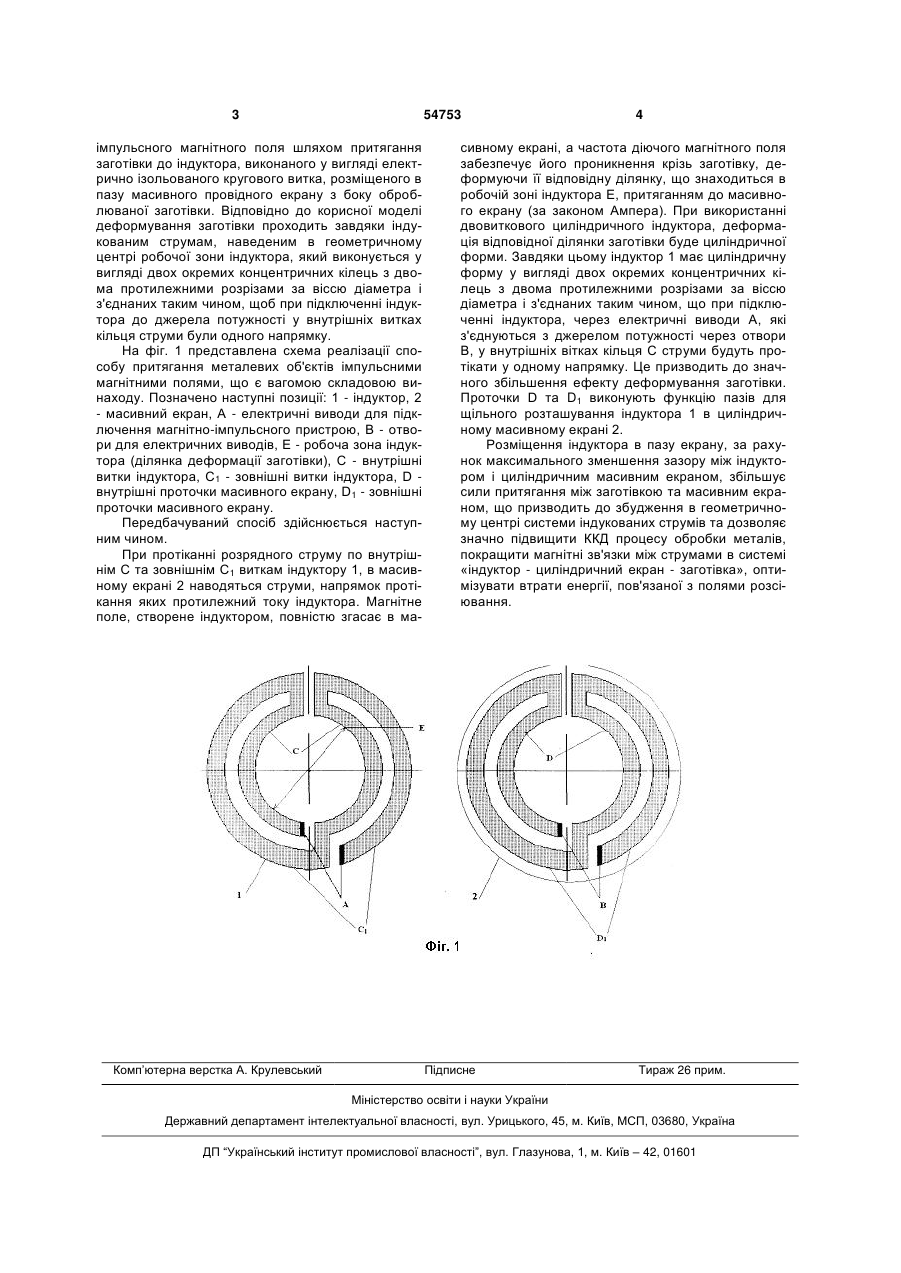

Спосіб, що полягає в деформуванні металевих об'єктів за рахунок впливу імпульсного магнітного поля шляхом притягання заготівки до індук 3 54753 імпульсного магнітного поля шляхом притягання заготівки до індуктора, виконаного у вигляді електрично ізольованого кругового витка, розміщеного в пазу масивного провідного екрану з боку оброблюваної заготівки. Відповідно до корисної моделі деформування заготівки проходить завдяки індукованим струмам, наведеним в геометричному центрі робочої зони індуктора, який виконується у вигляді двох окремих концентричних кілець з двома протилежними розрізами за віссю діаметра і з'єднаних таким чином, щоб при підключенні індуктора до джерела потужності у внутрішніх витках кільця струми були одного напрямку. На фіг. 1 представлена схема реалізації способу притягання металевих об'єктів імпульсними магнітними полями, що є вагомою складовою винаходу. Позначено наступні позиції: 1 - індуктор, 2 - масивний екран, А - електричні виводи для підключення магнітно-імпульсного пристрою, В - отвори для електричних виводів, Е - робоча зона індуктора (ділянка деформації заготівки), С - внутрішні витки індуктора, С1 - зовнішні витки індуктора, D внутрішні проточки масивного екрану, D1 - зовнішні проточки масивного екрану. Передбачуваний спосіб здійснюється наступним чином. При протіканні розрядного струму по внутрішнім С та зовнішнім С1 виткам індуктору 1, в масивному екрані 2 наводяться струми, напрямок протікання яких протилежний току індуктора. Магнітне поле, створене індуктором, повністю згасає в ма Комп’ютерна верстка А. Крулевський 4 сивному екрані, а частота діючого магнітного поля забезпечує його проникнення крізь заготівку, деформуючи її відповідну ділянку, що знаходиться в робочій зоні індуктора Е, притяганням до масивного екрану (за законом Ампера). При використанні двовиткового циліндричного індуктора, деформація відповідної ділянки заготівки буде циліндричної форми. Завдяки цьому індуктор 1 має циліндричну форму у вигляді двох окремих концентричних кілець з двома протилежними розрізами за віссю діаметра і з'єднаних таким чином, що при підключенні індуктора, через електричні виводи А, які з'єднуються з джерелом потужності через отвори В, у внутрішніх вітках кільця С струми будуть протікати у одному напрямку. Це призводить до значного збільшення ефекту деформування заготівки. Проточки D та D1 виконують функцію пазів для щільного розташування індуктора 1 в циліндричному масивному екрані 2. Розміщення індуктора в пазу екрану, за рахунок максимального зменшення зазору між індуктором і циліндричним масивним екраном, збільшує сили притягання між заготівкою та масивним екраном, що призводить до збудження в геометричному центрі системи індукованих струмів та дозволяє значно підвищити ККД процесу обробки металів, покращити магнітні зв'язки між струмами в системі «індуктор - циліндричний екран - заготівка», оптимізувати втрати енергії, пов'язаної з полями розсіювання. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
