Спосіб магнітно-імпульсного притягання металевих об’єктів прямокутним індуктором, з двома розрізами

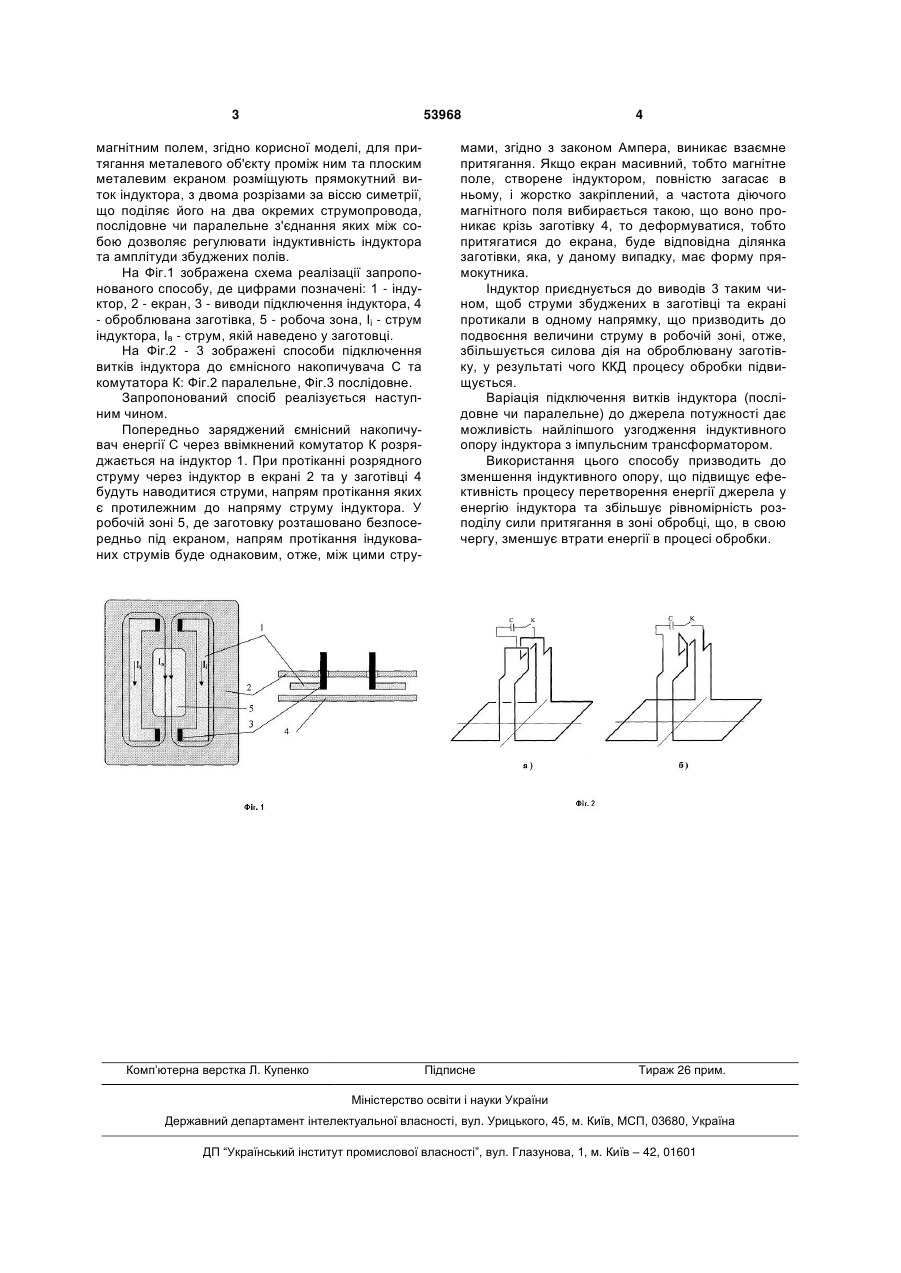

Спосіб магнітно-імпульсної обробки металевих заготівок методом притягання до індуктора, що 3 53968 магнітним полем, згідно корисної моделі, для притягання металевого об'єкту проміж ним та плоским металевим екраном розміщують прямокутний виток індуктора, з двома розрізами за віссю симетрії, що поділяє його на два окремих струмопровода, послідовне чи паралельне з'єднання яких між собою дозволяє регулювати індуктивність індуктора та амплітуди збуджених полів. На Фіг.1 зображена схема реалізації запропонованого способу, де цифрами позначені: 1 - індуктор, 2 - екран, 3 - виводи підключення індуктора, 4 - оброблювана заготівка, 5 - робоча зона, Іі - струм індуктора, Ів - струм, якій наведено у заготовці. На Фіг.2 - 3 зображені способи підключення витків індуктора до ємнісного накопичувача С та комутатора К: Фіг.2 паралельне, Фіг.3 послідовне. Запропонований спосіб реалізується наступним чином. Попередньо заряджений ємнісний накопичувач енергії С через ввімкнений комутатор К розряджається на індуктор 1. При протіканні розрядного струму через індуктор в екрані 2 та у заготівці 4 будуть наводитися струми, напрям протікання яких є протилежним до напряму струму індуктора. У робочій зоні 5, де заготовку розташовано безпосередньо під екраном, напрям протікання індукованих струмів буде однаковим, отже, між цими стру Комп’ютерна верстка Л. Купенко 4 мами, згідно з законом Ампера, виникає взаємне притягання. Якщо екран масивний, тобто магнітне поле, створене індуктором, повністю загасає в ньому, і жорстко закріплений, а частота діючого магнітного поля вибирається такою, що воно проникає крізь заготівку 4, то деформуватися, тобто притягатися до екрана, буде відповідна ділянка заготівки, яка, у даному випадку, має форму прямокутника. Індуктор приєднується до виводів 3 таким чином, щоб струми збуджених в заготівці та екрані протикали в одному напрямку, що призводить до подвоєння величини струму в робочій зоні, отже, збільшується силова дія на оброблювану заготівку, у результаті чого ККД процесу обробки підвищується. Варіація підключення витків індуктора (послідовне чи паралельне) до джерела потужності дає можливість найліпшого узгодження індуктивного опору індуктора з імпульсним трансформатором. Використання цього способу призводить до зменшення індуктивного опору, що підвищує ефективність процесу перетворення енергії джерела у енергію індуктора та збільшує рівномірність розподілу сили притягання в зоні обробці, що, в свою чергу, зменшує втрати енергії в процесі обробки. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
