Ґрунтообробний агрегат

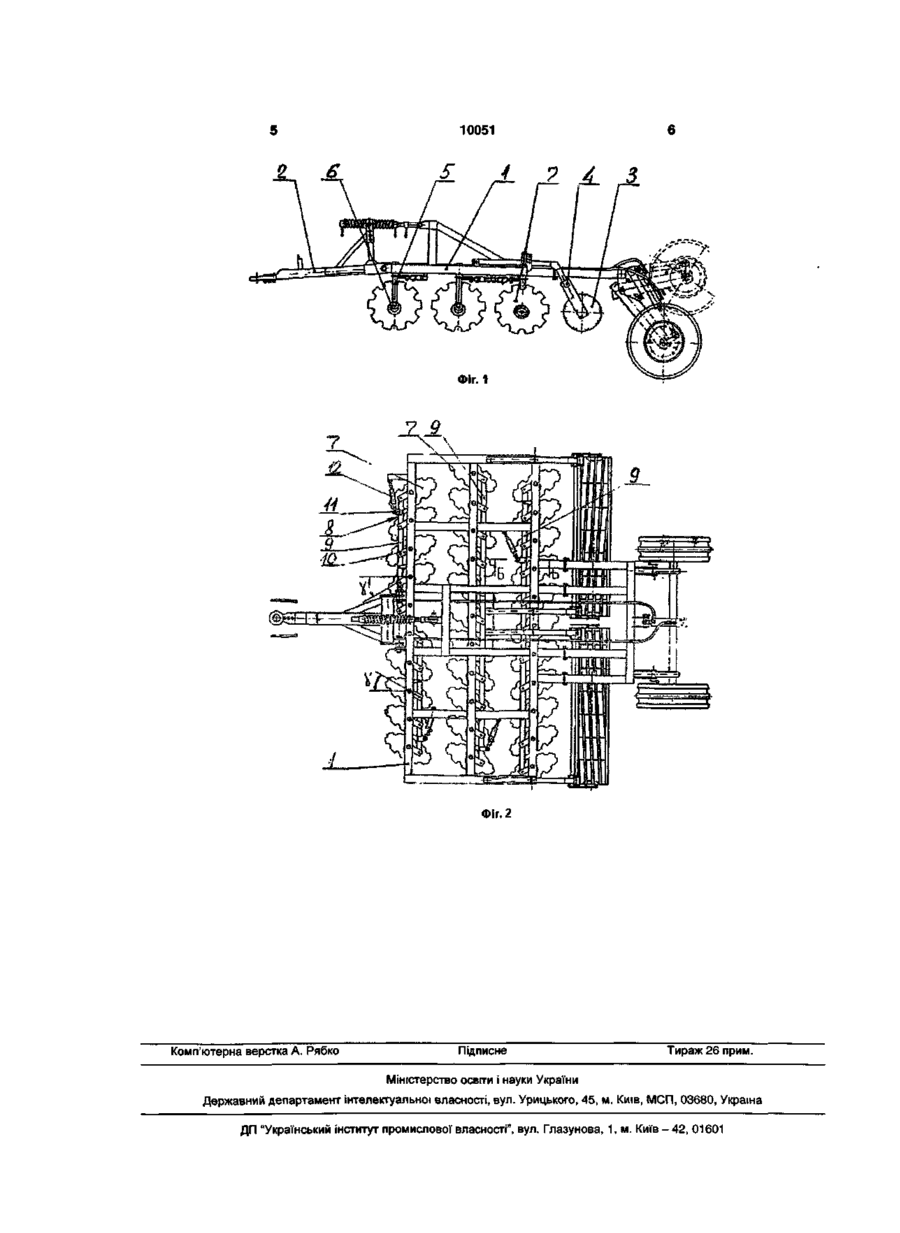

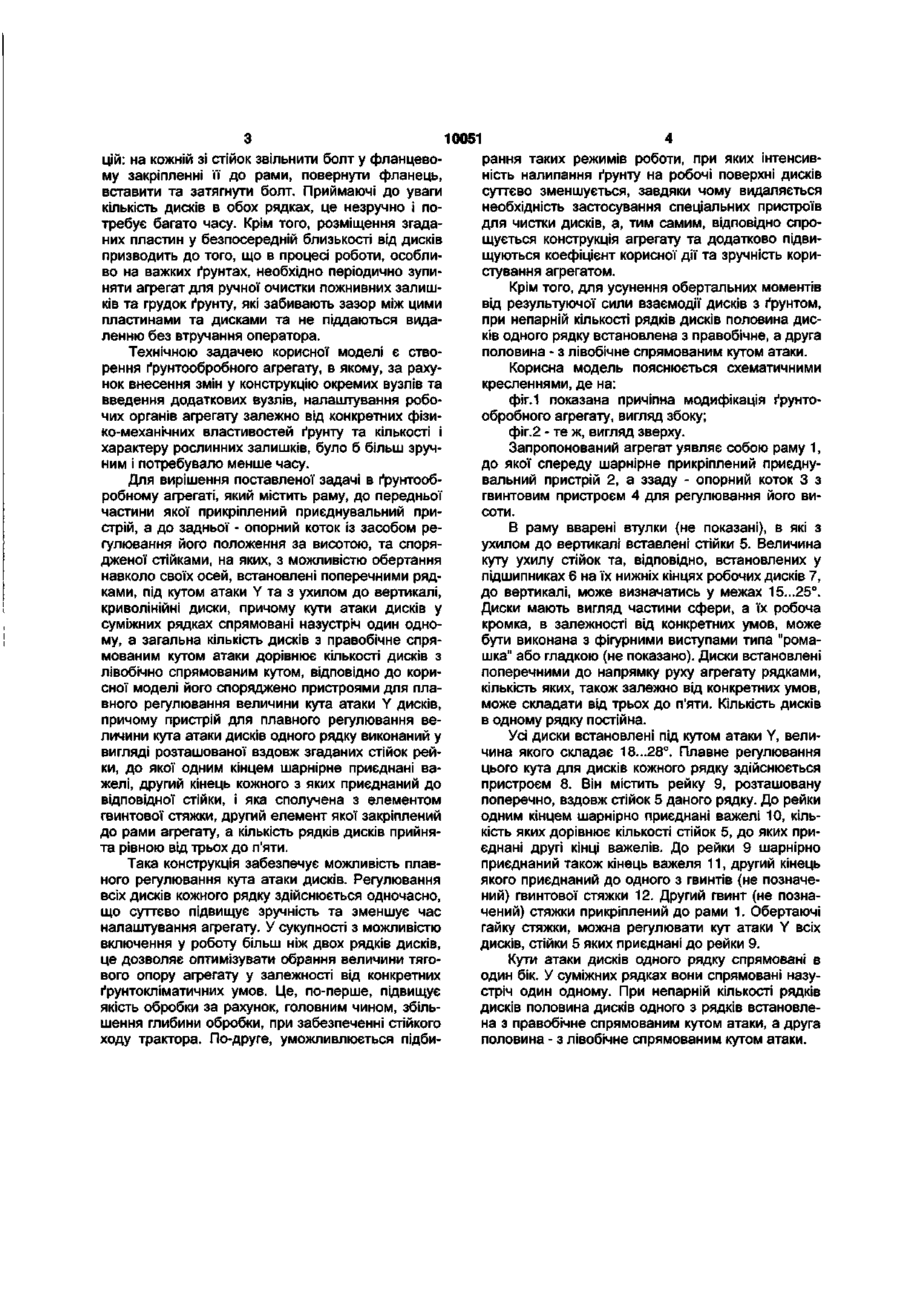

1. Ґрунтообробний агрегат, який містить раму 1, до передньої частини якої прикріплений приєднувальний пристрій 2, а до задньої - опорний коток із засобом регулювання його положення за висотою, рама оснащена стійками 5, на яких, з можливістю обертання навколо своїх осей, встановлені поперечними рядками під кутом атаки та з ухилом до вертикалі, криволінійні диски 7, причому кути атаки Y дисків у суміжних рядках спрямовані назустріч один одному, а загальна кількість дисків з правобічно спрямованим кутом дорівнює кількості дисків з лівобічно спрямованим кутом, який відрізняється тим, що він оснащений пристроями 8 для плавного регулювання величини кута атаки дисків, пристрій для плавного регулювання величини кута атаки дисків кожного рядка виконаний у вигляді розташованої вздовж стійок 5 рейки 9, до якої одним кінцем шарнірно приєднані важелі 10, другий кінець яких приєднаний до відповідної стійки, і яка з"єднана з елементом гвинтової стяжки 12, другий елемент якої' закріплений до рами агрегата, а кількість рядків дисків прийнята рівною від трьох до п'яти. 2. Агрегат за п.1, який відрізняється тим, що при непарній кількості рядків дисків 7 половина дисків одного рядку встановлена з правобічно спрямованим кутом атаки, а друга половина - з лівобічно спрямованим кутом атаки. Корисна модель відноситься до сільськогосподарського машинобудування, зокрема, до ґрунтообробних агрегатів з дисковими робочими органами. Відомий ґрунтообробний агрегат, який містить раму, до передньої частини якої прикріплений приєднувальний пристрій, а до задньої - опорний коток. Знизу до рами нерухомо, без можливості регулювання, закріплені стійки, на нижніх кінцях яких під кутом атаки, рівним 22...30°, з фіксованим кроком встановлено два поперечних рядки сферичних дисків. В другому, за напрямком пересування агрегату, рядку додатково встановлено сферичний диск, який має діаметр 0,6...0,8 діаметра інших дисків і виступає в бік на половину кроку за останній диск першого рядку. Поруч з ввігнутою поверхнею дисків встановлені пристрої для очистки їх від ґрунту [UA 51783, А01В5/14, 16.12.02]. Внаслідок неможливості регулювання кута атаки дисків, при обробітку важких та в'язких ґрунтів глибина обробітку є дуже обмеженою. Крім того, несиметричність конструкції' викликає її зміщення в бік і призводить до збільшення динамічних навантажень, енерговитрат, особливо, на важких та в'язких ґрунтах, та зниження якості обробітку ґрунту. Згадані недоліки у певній мірі усунені в ґрунтообробному агрегаті за UA 66324, А01В5/14, 15.04.04. Він містить раму, до передньої частини якої прикріплений приєднувальний пристрій, а до задньої - опорний коток із механізмом для регулювання його положення за висотою. На рамі встановлені стійки, на вільних кінцях яких розташовані з фіксованим кроком два поперечних рядки сферичних дисків. Кожна з стійок встановлена з можливістю обертання, за допомогою двох фланців з отворами, завдяки чому кут атаки дисків можна регулювати в межах 18...28°. Диски різних рядків орієнтовані по різні боки відносно напрямку пересування агрегату. Оскільки кількість дисків в кожному з рядків однакова, то і кількість дисків, орієнтованих по один та по другий бік, однакові. Диски також розташовані під кутом 15...25° до вертикалі. Поруч з увігнутою поверхнею кожного диска встановлена пластина для його чистки від залишків ґрунту в процесі роботи. Можливість зміни кута атаки дисків дозволяє підвищити глибину обробки. Але для переходу на інший кут атаки необхідно виконати багато опера ю о> цій: на кожній зі стійок звільнити болт у фланцевому закріпленні її до рами, повернути фланець, вставити та затягнути болт. Приймаючі до уваги кількість дисків в обох рядках, це незручно і потребує багато часу. Крім того, розміщення згаданих пластин у безпосередній близькості від дисків призводить до того, що в процесі роботи, особливо на важких ґрунтах, необхідно періодично зупиняти агрегат для ручної очистки пожнивних залишків та грудок ґрунту, які забивають зазор між цими пластинами та дисками та не піддаються видаленню без втручання оператора. Технічною задачею корисної моделі є створення ґрунтообробного агрегату, в якому, за рахунок внесення змін у конструкцію окремих вузлів та введення додаткових вузлів, налаштування робочих органів агрегату залежно від конкретних фізико-механічних властивостей ґрунту та кількості і характеру рослинних залишків, було б більш зручним і потребувало менше часу. Для вирішення поставленої задачі в ґрунтообробному агрегаті, який містить раму, до передньої частини якої прикріплений приєднувальний пристрій, а до задньої - опорний коток із засобом регулювання його положення за висотою, та спорядженої стійками, на яких, з можливістю обертання навколо своїх осей, встановлені поперечними рядками, під кутом атаки Y та з ухилом до вертикалі, криволінійні диски, причому кути атаки дисків у суміжних рядках спрямовані назустріч один одному, а загальна кількість дисків з правобічне спрямованим кутом атаки дорівнює кількості дисків з лівобічно спрямованим кутом, відповідно до корисної моделі його споряджено пристроями для плавного регулювання величини кута атаки Y дисків, причому пристрій для плавного регулювання величини кута атаки дисків одного рядку виконаний у вигляді розташованої вздовж згаданих стійок рейки, до якої одним кінцем шарнірне приєднані важелі, другий кінець кожного з яких приєднаний до відповідної стійки, і яка сполучена з елементом гвинтової стяжки, другий елемент якої закріплений до рами агрегату, а кількість рядків дисків прийнята рівною від трьох до п'яти. Така конструкція забезпечує можливість плавного регулювання кута атаки дисків. Регулювання всіх дисків кожного рядку здійснюється одночасно, що суттєво підвищує зручність та зменшує час налаштування агрегату. У сукупності з можливістю включення у роботу більш ніж двох рядків дисків, це дозволяє оптимізувати обрання величини тягового опору агрегату у залежності від конкретних ґрунтокліматичних умов. Це, по-перше, підвищує якість обробки за рахунок, головним чином, збільшення глибини обробки, при забезпеченні стійкого ходу трактора. По-друге, уможливлюється підби 10051 рання таких режимів роботи, при яких інтенсивність налипання ґрунту на робочі поверхні дисків суттєво зменшується, завдяки чому видаляється необхідність застосування спеціальних пристроїв для чистки дисків, а, тим самим, відповідно спрощується конструкція агрегату та додатково підвищуються коефіцієнт корисної дії та зручність користування агрегатом. Крім того, для усунення обертальних моментів від результуючої сили взаємодії дисків з ґрунтом, при непарній кількості рядків дисків половина дисків одного рядку встановлена з правобічне, а друга половина - з лівобічне спрямованим кутом атаки. Корисна модель пояснюється схематичними кресленнями, де на: фіг.1 показана причіпна модифікація ґрунтообробного агрегату, вигляд збоку; фіг.2 - те ж, вигляд зверху. Запропонований агрегат уявляє собою раму 1, до якої спереду шарнірне прикріплений приєднувальний пристрій 2, а ззаду - опорний коток 3 з гвинтовим пристроєм 4 для регулювання його висоти. В раму вварені втулки (не показані), в які з ухилом до вертикалі вставлені стійки 5. Величина куту ухилу стійок та, відповідно, встановлених у підшипниках 6 на їх нижніх кінцях робочих дисків 7, до вертикалі, може визначатись у межах 15...25°. Диски мають вигляд частини сфери, а їх робоча кромка, в залежності від конкретних умов, може бути виконана з фігурними виступами типа "ромашка" або гладкою (не показано). Диски встановлені поперечними до напрямку руху агрегату рядками, кількість яких, також залежно від конкретних умов, може складати від трьох до п'яти. Кількість дисків в одному рядку постійна. Усі диски встановлені під кутом атаки Y, величина якого складає 18...28°. Плавне регулювання цього кута для дисків кожного рядку здійснюється пристроєм 8. Він містить рейку 9, розташовану поперечно, вздовж стійок 5 даного рядку. До рейки одним кінцем шарнірно приєднані важелі 10, кількість яких дорівнює кількості стійок 5, до яких приєднані другі кінці важелів. До рейки 9 шарнірно приєднаний також кінець важеля 11, другий кінець якого приєднаний до одного з гвинтів (не позначений) гвинтової стяжки 12. Другий гвинт (не позначений) стяжки прикріплений до рами 1. Обертаючі гайку стяжки, можна регулювати кут атаки Y всіх дисків, стійки 5 яких приєднані до рейки 9. Кути атаки дисків одного рядку спрямовані в один бік. У суміжних рядках вони спрямовані назустріч один одному. При непарній кількості рядків дисків половина дисків одного з рядків встановлена з правобічне спрямованим кутом атаки, а друга половина - з лівобічне спрямованим кутом атаки. Фіг. 1 Фіг. 2 Комп'ютерна верстка А. Рябко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
