Збірний залізобетонний балочний фундамент з опорною плитою

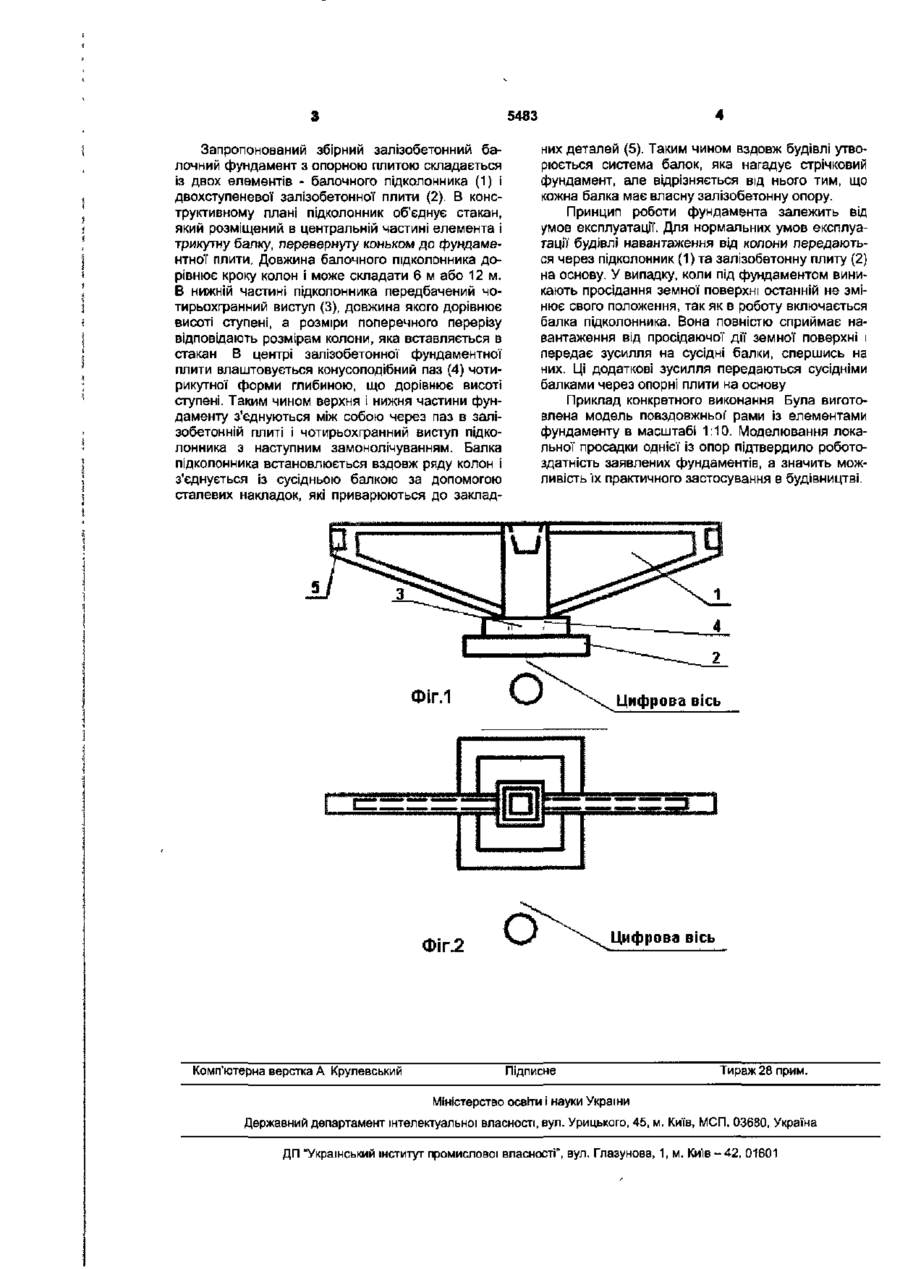

Збірний залізобетонний балочний фундамент з опорною плитою, що містить два елементи опорну плиту і підколонник, який має стакан для зачеканення колони, причому висоту плитної частини знаходять із розрахунку на продавлювання її підколонником, а габаритні розміри опорної плити визначаються інженерно-геологічними умовами майданчика будівництва, який відрізняється тим, що підколонник об'єднує стакан і балку трикутної форми, установлену коньком донизу, з виступом на коньку, який вставлений в паз опорної плити, причому довжина виступу відповідає глибині паза і не перевищує висоту ступеня опорної плити Галузь техніки, до якої належить корисна модель - будівництво, а саме до конструкції фундаментів, які влаштовуються в складних інженерногеологічних умовах. Відомий стрічковий фундамент під ряди колон у вигляді окремих стрічок повздовжнього або поперечного напрямку, який складається із ребра і полки [див. Байков В.Н., Сигалов Є Е. Железобетонные конструкции. Общий курс Учебник для вузов. Изд. 3-е, М., Стройиздат, 1978 - с.421] Недоліком цього фундаменту є порівняно велика матеріалоємкість Найбільш близьким аналогом за сукупністю ознак є окремо стоячий стовпчатий залізобетонний збірний фундамент під колону [див. Сорочан Е А Фундаменты промышленных зданий. - М.: Стройиздат, 1986. с 18, мал 1 3]. Збірний фундамент складається із двох нижніх фундаментних плит, на які спирається верхній елемент (підколонник), який має стакан для зачеканки колони. Висота плитної частини фундамента визначається розрахунком на продавлювання її підколонником, нижня частина фундамента складається із залізобетонних плит, габаритні розміри залізобетонних плит визначаються інженерно-геологічними умовами майданчика будівництва. Але розглянутий аналог може застосовуватися в масовому будівництві лише в умовах, коли інженерно-геологічна будова майданчика незмінна, а фізико-геологічні процеси не впливають на зведення і експлуатацію будинків В умовах, коли на майданчику будівництва або під промисловою будівлею можливе нерівномірне (локальне) просідання окремих ділянок земної поверхні (під дією техногенного впливу, підроблені території, замочування або природних процесів розмиву грунтів) окремо стоячі фундаменти втратять несучу здатність і будуть вертикально переміщуватись, що приведе до руйнування будівлі. В основу корисної моделі було поставлено задачу вдосконалення окремого фундамента під колону промислової будівлі, який буде використовуватись в складних інженерно-геологічних умовах. Балочний фундамент, що заявляється, містить два елементи - опорну плиту і підколонник. Підколонник має стакан для зачеканки колони, висота плитної частини знаходиться із розрахунку на продавлювання її підколонником, а габаритні розміри визначаються інженерно-геологічними умовами майданчика будівництва. Фундамент відрізняється тим, що підколонник об'єднує в собі стакан і балку, має трикутну форму балки перевернуту коньком вниз з виступом на коньку, який вставляється в паз опорної плити, причому довжина виступу повинна відповідати глибині пазу і не перевищувати висоту ступені опорної плити. Усі вказані ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом корисної моделі є конструктивне рішення фундаменту, яке дає можливість утримувати надфундаментні конструкції від дії деформації основи в проектному положенні і уникнути аварійної ситуації на об'єкті Корисна модель пояснюється кресленням, де на Фіг 1 і 2 - показана конструкція фундамента, що заявляється. СО 00 ю 5483 Запропонований збірний залізобетонний балочний фундамент з опорною плитою складається із двох елементів - балочного підколонника (1) і двохступеневої залізобетонної плити (2). В конструктивному плані підколонник об'єднує стакан, який розміщений в центральній частині елемента і трикутну бапну, перевернуту коньком до фундаментної плити. Довжина балочного підколонника дорівнює кроку колон і може складати 6 м або 12 м. В нижній частині підкопонника передбачений чотирьохгранний виступ (3), довжина якого дорівнює висоті ступені, а розміри поперечного перерізу відповідають розмірам колони, яка вставляється в стакан В центрі залізобетонної фундаментної плити влаштовується конусоподібний паз (4) чотирикутної форми глибиною, що дорівнює висоті ступені. Таким чином верхня і нижня частини фундаменту з'єднуються між собою через паз в залізобетонній плиті і чотирьохгранний виступ підколонника з наступним замонолічуванням. Балка підколонника встановлюється вздовж ряду колон і з'єднується із сусідньою балкою за допомогою сталевих накладок, які приварюються до заклад них деталей (5). Таким чином вздовж будівлі утворюється система балок, яка нагадує стрічковий фундамент, але відрізняється від нього тим, що кожна балка має власну залізобетонну опору. Принцип роботи фундамента залежить від умов експлуатації. Для нормальних умов експлуатації будівлі навантаження від колони передаються через підколонник (1) та залізобетонну плиту (2) на основу. У випадку, коли під фундаментом виникають просідання земної поверхні останній не змінює свого положення, так як в роботу включається балка підколонника. Вона повністю сприймає навантаження від просідаючої дії земної поверхні і передає зусилля на сусідні балки, спершись на них. Ці додаткові зусилля передаються сусідніми балками через опорні плити на основу Приклад конкретного виконання Була виготовлена модель повздовжньої рами із елементами фундаменту в масштабі 1:10. Моделювання локальної просадки однієї із опор підтвердило роботоздатність заявлених фундаментів, а значить можливість їх практичного застосування в будівництві. ФІГ.1 Цифрова вісь Фіг.2 Комп'ютерна верстка А Крулевський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
