Вимірювальний пристрій
Формула / Реферат
1. Вимірювальний пристрій, що містить предметний стіл, виконаний з можливістю переміщення та вимірювання цих переміщень, освітлювач та мікроскоп, який відрізняється тим, що додатково містить підставку для вимірювального об'єкта та пентапризму, встановлену на предметному столі.
2. Пристрій за п. 1, який відрізняється тим, що пентапризма закріплена у спеціальній оправі.
Текст

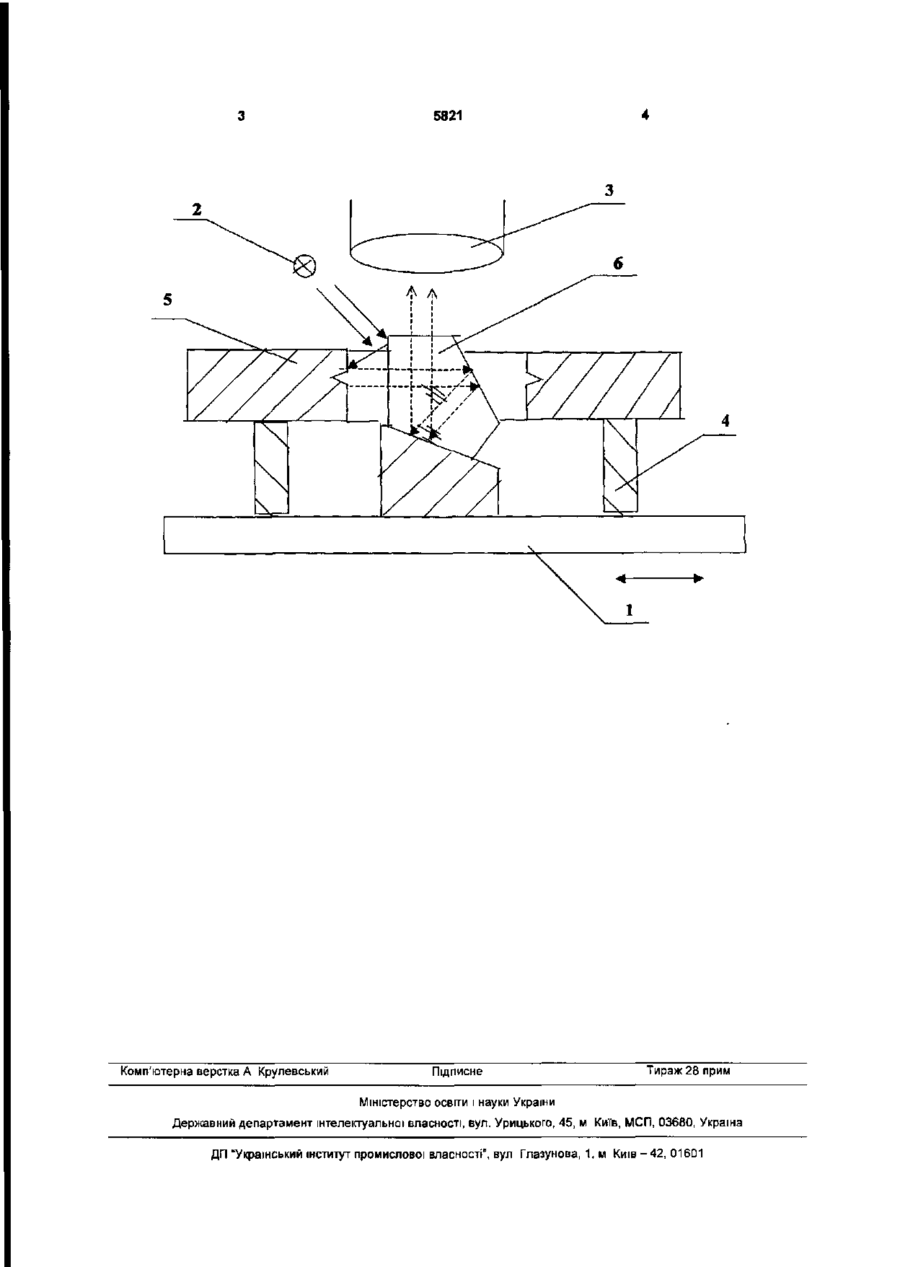

1. Вимірювальний пристрій, що містить предметний стіл, виконаний з можливістю переміщення та вимірювання цих переміщень, освітлювач та мікроскоп, який відрізняється тим, що додатково містить підставку для вимірювального об'єкта та пентапризму, встановлену на предметному столі. 2 Пристрій за п. 1, який відрізняється тим, що пентапризма закріплена у спеціальній оправі. кресленням, де зображено вимірювальний пристрій Вимірювальний пристрій складається з предметного стола 1, виконаного з можливістю переміщення, на якому встановлені освітлювач 2, мікроскоп 3, підставка для вимірювального об'єкту 4, на якій розташований об'єкт вимірювання 5, та пентапризма 6. Вимірювальний пристрій працює наступним чином. На предметному столі 1 на підставках для вимірювального об'єкту 4 встановлюють об'єкт вимірювання 5, наприклад плоске кільце, в якому вимірюють ширину канавки. Всередині об'єкту вимірювання 5 розташовують пентапризму 6 так, щоб її вхідна грань була розташована на одній висоті з канавкою, у якій вимірюють ширину Освітлювач 2 орієнтують таким чином, щоб світовий потік після відбиття від вхідної грані пентапризми 6 освітлював канавку Мікроскоп 3 фокусують на зображення однієї із кромок канавки. Після цього переміщають поздовжньо предметний стіл 1 та суміщають зображення кромки канавки з вертикальною ниткою сітки окуляра мікроскопа 3 і знімають відлік по шкалі повздовжнього переміщення Далі зміщують предметний стіл у повздовжньому напрямку та суміщають зображення наступної кромки з тією ж вертикальною ниткою окуляра мікроскопа 3 і знімають другий відлік Знаходять різницю відліків, що є значенням ширини канавки плоского кільця. Таким чином запропонована корисна модель дозволяє виконувати високоточні вимірювання малих довжин у вертикальній площині. CM со ю 5821 Комп'ютерна верстка А Крулевський Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMeasuring device
Назва патенту російськоюИзмерительное устройство
МПК / Мітки
МПК: G01B 11/02, G01B 9/04
Мітки: пристрій, вимірювальний
