Залізобетонний фундамент під димар

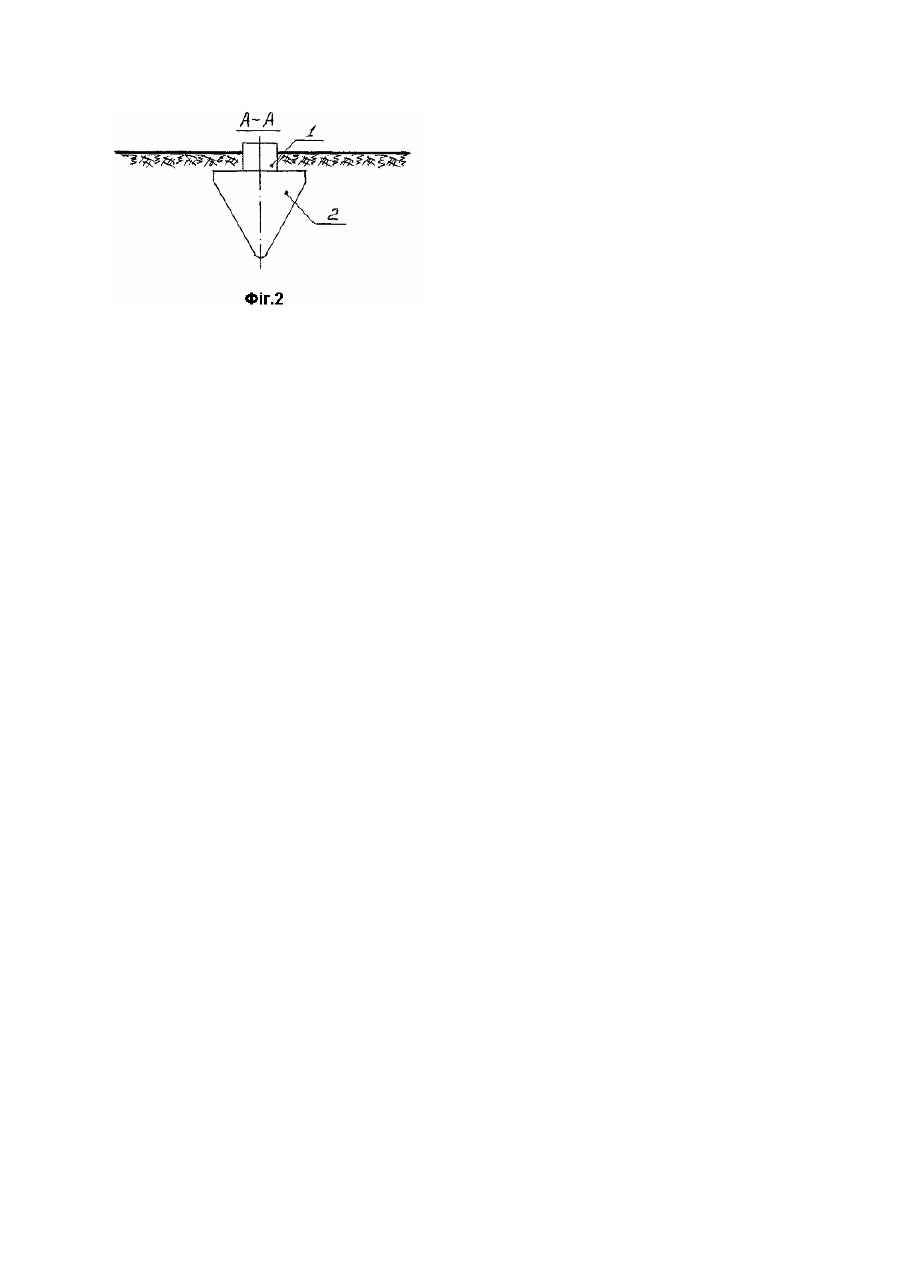

Винахід відноситься до галузі будівництва зокрема до конструкцій залізобетонних фундаментів під димарі знанної висоти. Відомий залізобетонний фундамент під димар, який складається із стакана під стінку димаря та самого фундаменту у вигляді фундаментної плити округлої форми [Железобетонные конструкции. Специальный курс. Под ред. Проф. В. Н. Байкова. - М.: Стройиздат. 1981. – С. 539 - 543; Инструкция по проектированию железобетонных дымовых труб. - М.: Госстройиздат. 1962]. Внаслідок такої конструкції фундаменту димар має невисоку експлуатаційну надійність, а фундаментна плита значні перевитрати бетону і арматури, викликані тим, що при плоскій підошві плити по її контуру в грунтовій основі виникають напруження, близькі до нескінченості, в результаті грунт в цій зоні перебуває у нестійкому стані, тому фундамент при горизонтальних навантаженнях може не лише ковзати по грунтовій основі, але й давати значний крен, а у фундаментній плиті від реактивного навантаження грунтової основи виникають значні поперечні сили та згинаючі моменти. В основу винаходу поставлене завдання підвищити експлуатаційну надійність димаря та зменшити витрати бетону і арматури на його фундамент. Поставлене завдання вирішується таким чином, що залізобетонний фундамент під димар, що складається з стакана під стінку димаря і самого фундаменту, згідно з винаходом, має замість фундаментної плити клиновидний фундамент кільцевої форми, при чому діаметр кільця дорівнює діаметрові стакана. Внаслідок того запропонований залізобетонний фундамент під димар тисне на грунт основи похило і рівномірно, втягуючи в роботу більші маси грунту, ніж аналог, і не викликаючи в грунті пластичних деформацій що значно підвищує його момент опору стосовно аналога. В самому ж фундаменті поперечні сили і згинаючі моменти не виникають, він не ковзає по основі, а врізається в неї. В результаті підвищується експлуатаційна надійність димаря та зменшуються витрати бетону і арматури на фундамент. Суть винаходу пояснюється кресленням залізобетонного фундаменту під димар з плоскими поверхнями клина, де на фіг.1 показано план фундаменту, а на фіг.2 - його переріз. Залізобетонний фундамент під димар складається з стакана 1 та клиновидного фундаменту 2. Клин 2 може мати бічні поверхні плоскі і параболічні. Залізобетонний фундамент під димар працює таким чином. При натисканні стінок димаря на стакан 1 клин 2 врізається в грунт. При цьому грунт всередині кільця фундаменту обтискається і працює так, ніби на ньому знаходиться фундаментна плита. За межами кільця фундаменту завдяки похилому тискові на грунт основи в роботу втягується маса грунту на значній віддалі від фундаменту, що також імітує фундаментну плиту. При цьому у клині 2 фундаменту виникають лише стискаючі напруження, що вимагає лише конструктивного армування. В результаті досягається значна економія бетону і арматури стосовно аналога.
