Аналого-цифровий вимірювач тиску
Номер патенту: 54840
Опубліковано: 25.11.2010
Автори: Гусельников Олексій Вікторович, Гусельников Віктор Кузьмич
Формула / Реферат
Аналого-цифровий вимірювач тиску, що має шкалу з відліковою стрілкою і гвинтову трубчасту пружину, що сприймає вимірювальний тиск, який відрізняється тим, що гвинтова трубчаста пружина підключена до контуру LC-автогенератора електричних коливань, до якого підключено мікроконтролер.
Текст

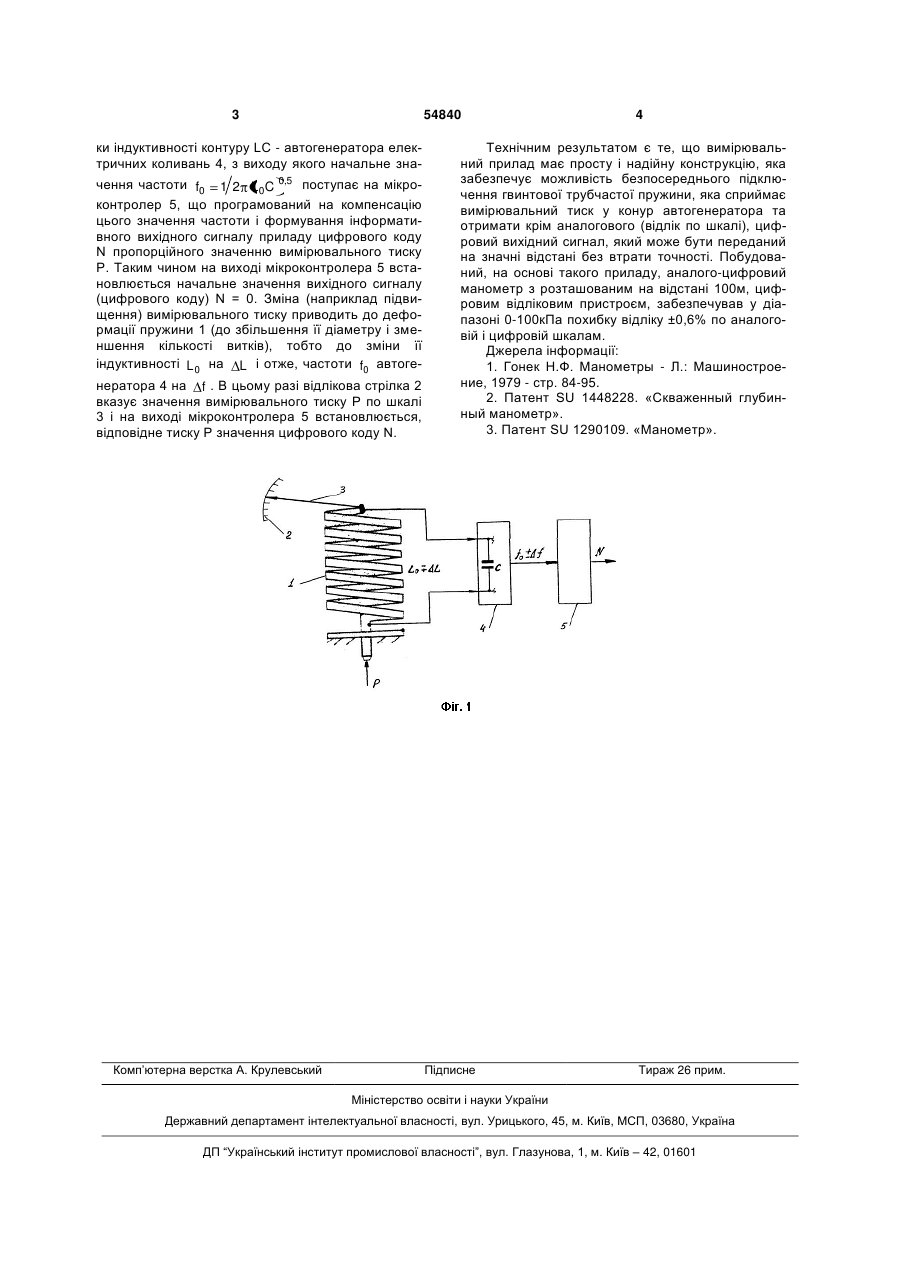

Аналого-цифровий вимірювач тиску, що має шкалу з відліковою стрілкою і гвинтову трубчасту пружину, що сприймає вимірювальний тиск, який відрізняється тим, що гвинтова трубчаста пружина підключена до контуру LC-автогенератора електричних коливань, до якого підключено мікроконтролер. (19) (21) u201006387 (22) 25.05.2010 (24) 25.11.2010 (46) 25.11.2010, Бюл.№ 22, 2010 р. (72) ГУСЕЛЬНІКОВ ВІКТОР КУЗЬМИЧ, ГУСЕЛЬНІКОВ ОЛЕКСІЙ ВІКТОРОВИЧ (73) ГУСЕЛЬНІКОВ ВІКТОР КУЗЬМИЧ, ГУСЕЛЬНІКОВ ОЛЕКСІЙ ВІКТОРОВИЧ 3 54840 ки індуктивності контуру LC - автогенератора електричних коливань 4, з виходу якого начальне значення частоти f0 1 2 L0C 0,5 поступає на мікроконтролер 5, що програмований на компенсацію цього значення частоти і формування інформативного вихідного сигналу приладу цифрового коду N пропорційного значенню вимірювального тиску Р. Таким чином на виході мікроконтролера 5 встановлюється начальне значення вихідного сигналу (цифрового коду) N = 0. Зміна (наприклад підвищення) вимірювального тиску приводить до деформації пружини 1 (до збільшення її діаметру і зменшення кількості витків), тобто до зміни її індуктивності L 0 на L і отже, частоти f0 автогенератора 4 на f . В цьому разі відлікова стрілка 2 вказує значення вимірювального тиску Р по шкалі 3 і на виході мікроконтролера 5 встановлюється, відповідне тиску Р значення цифрового коду N. Комп’ютерна верстка А. Крулевський 4 Технічним результатом є те, що вимірювальний прилад має просту і надійну конструкцію, яка забезпечує можливість безпосереднього підключення гвинтової трубчастої пружини, яка сприймає вимірювальний тиск у конур автогенератора та отримати крім аналогового (відлік по шкалі), цифровий вихідний сигнал, який може бути переданий на значні відстані без втрати точності. Побудований, на основі такого приладу, аналого-цифровий манометр з розташованим на відстані 100м, цифровим відліковим пристроєм, забезпечував у діапазоні 0-100кПа похибку відліку ±0,6% по аналоговій і цифровій шкалам. Джерела інформації: 1. Гонек Н.Ф. Манометры - Л.: Машиностроение, 1979 - стр. 84-95. 2. Патент SU 1448228. «Скваженный глубинный манометр». 3. Патент SU 1290109. «Манометр». Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAnalog-digital pressure measuring device
Автори англійськоюHuselnikov Viktor Kuzmych, Huselnikov Oleksii Viktorovych
Назва патенту російськоюАналогово-цифровой измеритель давления
Автори російськоюГусельников Виктор Кузьмич, Гусельников Алексей Викторович
МПК / Мітки
Мітки: вимірювач, аналого-цифровий, тиску
