Цифровий вимірювач миттєвої частоти в електромережі
Номер патенту: 90086
Опубліковано: 12.04.2010
Формула / Реферат
Цифровий вимірювач миттєвої частоти в електромережі, що містить послідовно з'єднані перетворювач (1), на вхід якого подається досліджувана напруга, ключ (2), лічильник (3) імпульсів зразкової частоти і цифровий індикатор (4), причому до другого входу ключа (2) приєднано генератор (5) імпульсів зразкової частоти, а до другого входу лічильника (3) імпульсів зразкової частоти приєднано вихід пристрою (6) керування, з'єднаний своїм входом з другим виходом перетворювача (1), який відрізняється тим, що лічильником (3) імпульсів зразкової частоти є лічильник зі зворотним рахунком, вихід якого з'єднаний з першим входом цифрового індикатора (4), другий вхід якого з'єднаний з другим виходом пристрою керування.
Текст

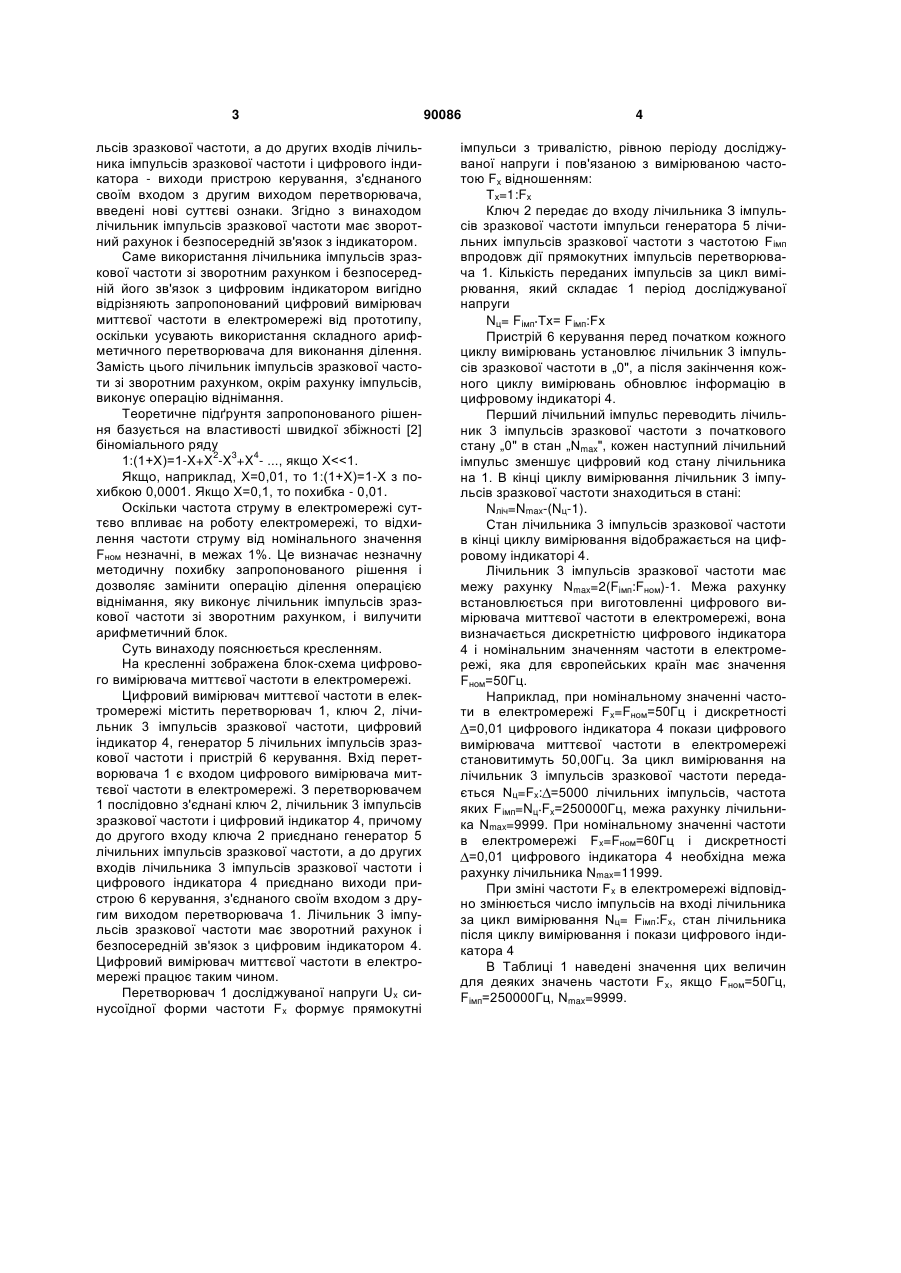

Цифровий вимірювач миттєвої частоти в електромережі, що містить послідовно з'єднані перет 3 льсів зразкової частоти, а до других входів лічильника імпульсів зразкової частоти і цифрового індикатора - виходи пристрою керування, з'єднаного своїм входом з другим виходом перетворювача, введені нові суттєві ознаки. Згідно з винаходом лічильник імпульсів зразкової частоти має зворотний рахунок і безпосередній зв'язок з індикатором. Саме використання лічильника імпульсів зразкової частоти зі зворотним рахунком і безпосередній його зв'язок з цифровим індикатором вигідно відрізняють запропонований цифровий вимірювач миттєвої частоти в електромережі від прототипу, оскільки усувають використання складного арифметичного перетворювача для виконання ділення. Замість цього лічильник імпульсів зразкової частоти зі зворотним рахунком, окрім рахунку імпульсів, виконує операцію віднімання. Теоретичне підґрунтя запропонованого рішення базується на властивості швидкої збіжності [2] біноміального ряду 1:(1+Х)=1-X+X2-X3+X4- ..., якщо X
ДивитисяДодаткова інформація
Назва патенту англійськоюDigital measuring device for instantaneous frequency in electric network
Автори англійськоюIschenko Vasyl Antonovych, Kolasiuk Iryna Vasylivna
Назва патенту російськоюЦифровой измеритель мгновенной частоты в электросети
Автори російськоюИщенко Василий Антонович, Колядюк Ирина Васильевна
МПК / Мітки
МПК: G01R 11/00, G01R 23/00
Мітки: вимірювач, частоти, електромережі, миттєвої, цифровий
Код посилання
<a href="https://ua.patents.su/3-90086-cifrovijj-vimiryuvach-mittehvo-chastoti-v-elektromerezhi.html" target="_blank" rel="follow" title="База патентів України">Цифровий вимірювач миттєвої частоти в електромережі</a>
