Оптоелектронний пристрій для контролю рухомої рідини

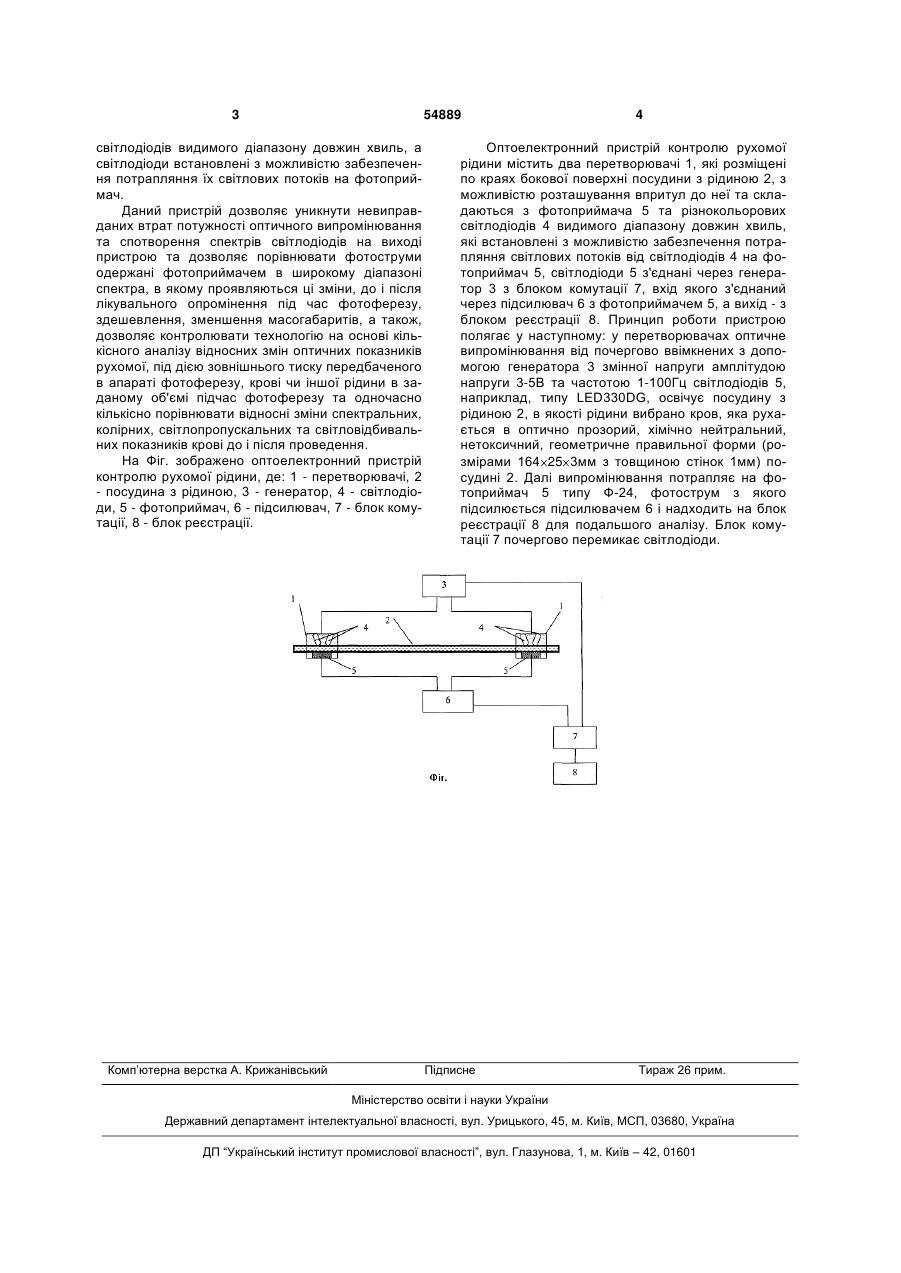

Оптоелектронний пристрій контролю рухомої рідини, що містить світлодіоди, з'єднані через ге 3 54889 світлодіодів видимого діапазону довжин хвиль, а світлодіоди встановлені з можливістю забезпечення потрапляння їх світлових потоків на фотоприймач. Даний пристрій дозволяє уникнути невиправданих втрат потужності оптичного випромінювання та спотворення спектрів світлодіодів на виході пристрою та дозволяє порівнювати фотоструми одержані фотоприймачем в широкому діапазоні спектра, в якому проявляються ці зміни, до і після лікувального опромінення під час фотоферезу, здешевлення, зменшення масогабаритів, а також, дозволяє контролювати технологію на основі кількісного аналізу відносних змін оптичних показників рухомої, під дією зовнішнього тиску передбаченого в апараті фотоферезу, крові чи іншої рідини в заданому об'ємі підчас фотоферезу та одночасно кількісно порівнювати відносні зміни спектральних, колірних, світлопропускальних та світловідбивальних показників крові до і після проведення. На Фіг. зображено оптоелектронний пристрій контролю рухомої рідини, де: 1 - перетворювачі, 2 - посудина з рідиною, 3 - генератор, 4 - світлодіоди, 5 - фотоприймач, 6 - підсилювач, 7 - блок комутації, 8 - блок реєстрації. Комп’ютерна верстка А. Крижанівський 4 Оптоелектронний пристрій контролю рухомої рідини містить два перетворювачі 1, які розміщені по краях бокової поверхні посудини з рідиною 2, з можливістю розташування впритул до неї та складаються з фотоприймача 5 та різнокольорових світлодіодів 4 видимого діапазону довжин хвиль, які встановлені з можливістю забезпечення потрапляння світлових потоків від світлодіодів 4 на фотоприймач 5, світлодіоди 5 з'єднані через генератор 3 з блоком комутації 7, вхід якого з'єднаний через підсилювач 6 з фотоприймачем 5, а вихід - з блоком реєстрації 8. Принцип роботи пристрою полягає у наступному: у перетворювачах оптичне випромінювання від почергово ввімкнених з допомогою генератора 3 змінної напруги амплітудою напруги 3-5В та частотою 1-100Гц світлодіодів 5, наприклад, типу LED330DG, освічує посудину з рідиною 2, в якості рідини вибрано кров, яка рухається в оптично прозорий, хімічно нейтральний, нетоксичний, геометричне правильної форми (розмірами 164 25 3мм з товщиною стінок 1мм) посудині 2. Далі випромінювання потрапляє на фотоприймач 5 типу Ф-24, фотострум з якого підсилюється підсилювачем 6 і надходить на блок реєстрації 8 для подальшого аналізу. Блок комутації 7 почергово перемикає світлодіоди. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
