Пристрій для вимірювання температури рухомої поверхні

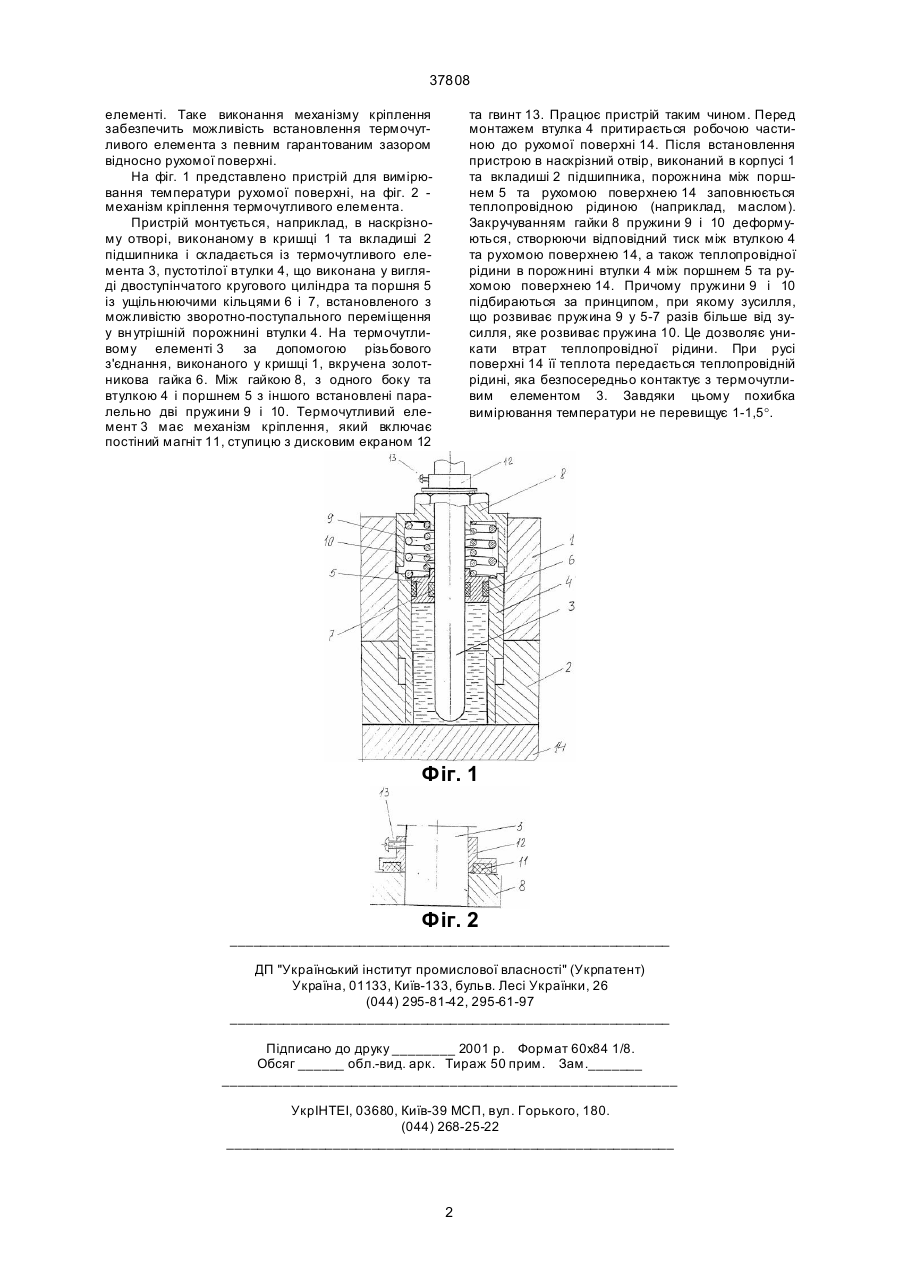

1. Пристрій для вимірювання температури рухомої поверхні, що містить термочутливий елемент, на якому встановлена з можливістю поздовжнього переміщення золотникова гайка та втулка у вигляді двоступінчатого кругового циліндра, який 37808 елементі. Таке виконання механізму кріплення забезпечить можливість встановлення термочутливого елемента з певним гарантованим зазором відносно рухомої поверхні. На фіг. 1 представлено пристрій для вимірювання температури руxoмої поверхні, на фіг. 2 механізм кріплення термочутливого елемента. Пристрій монтується, наприклад, в наскрізному отворі, виконаному в кришці 1 та вкладиші 2 підшипника і складається із термочутливого елемента 3, пустотілої втулки 4, що виконана у вигляді двоступінчатого кругового циліндра та поршня 5 із ущільнюючими кільцями 6 і 7, встановленого з можливістю зворотно-поступального переміщення у вн утрішній порожнині втулки 4. На термочутливому елементі 3 за допомогою різьбового з'єднання, виконаного у кришці 1, вкручена золотникова гайка 6. Між гайкою 8, з одного боку та втулкою 4 і поршнем 5 з іншого встановлені паралельно дві пружини 9 і 10. Термочутливий елемент 3 має механізм кріплення, який включає постіний магніт 11, ступицю з дисковим екраном 12 та гвинт 13. Працює пристрій таким чином. Перед монтажем втулка 4 притирається робочою частиною до рухомої поверхні 14. Після встановлення пристрою в наскрізний отвір, виконаний в корпусі 1 та вкладиші 2 підшипника, порожнина між поршнем 5 та рухомою поверхнею 14 заповнюється теплопровідною рідиною (наприклад, маслом). Закручуванням гайки 8 пружини 9 і 10 деформуються, створюючи відповідний тиск між втулкою 4 та рухомою поверхнею 14, а також теплопровідної рідини в порожнині втулки 4 між поршнем 5 та рухомою поверхнею 14. Причому пружини 9 і 10 підбираються за принципом, при якому зусилля, що розвиває пружина 9 у 5-7 разів більше від зусилля, яке розвиває пружина 10. Це дозволяє уникати втрат теплопровідної рідини. При русі поверхні 14 її теплота передається теплопровідній рідині, яка безпосередньо контактує з термочутливим елементом 3. Завдяки цьому похибка вимірювання температури не перевищує 1-1,5°. Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
