Пристрій для моделювання термічних опіків

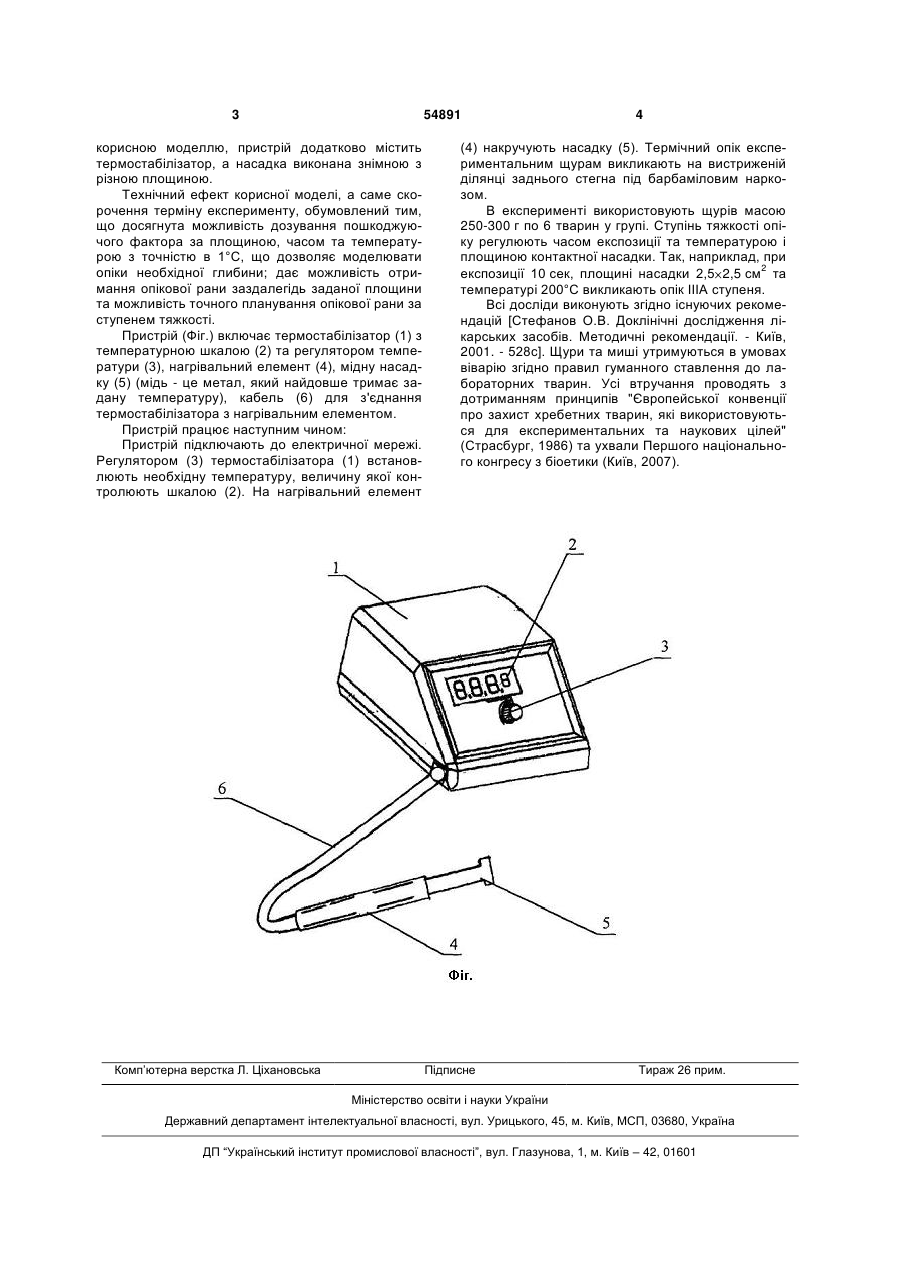

Пристрій для моделювання термічного опіку, що включає вимірювач температури, електронагрівач та насадку, який відрізняється тим, що пристрій додатково містить термостабілізатор, а насадка виконана знімною з різною площиною. (19) (21) u201006802 (22) 02.06.2010 (24) 25.11.2010 (46) 25.11.2010, Бюл.№ 22, 2010 р. (72) ЗВЯГІНЦЕВА ТЕТЯНА ВОЛОДИМИРІВНА, КРИВОШАПКА ОЛЕКСАНДР ВІКТОРОВИЧ 3 54891 корисною моделлю, пристрій додатково містить термостабілізатор, а насадка виконана знімною з різною площиною. Технічний ефект корисної моделі, а саме скорочення терміну експерименту, обумовлений тим, що досягнута можливість дозування пошкоджуючого фактора за площиною, часом та температурою з точністю в 1°С, що дозволяє моделювати опіки необхідної глибини; дає можливість отримання опікової рани заздалегідь заданої площини та можливість точного планування опікової рани за ступенем тяжкості. Пристрій (Фіг.) включає термостабілізатор (1) з температурною шкалою (2) та регулятором температури (3), нагрівальний елемент (4), мідну насадку (5) (мідь - це метал, який найдовше тримає задану температуру), кабель (6) для з'єднання термостабілізатора з нагрівальним елементом. Пристрій працює наступним чином: Пристрій підключають до електричної мережі. Регулятором (3) термостабілізатора (1) встановлюють необхідну температуру, величину якої контролюють шкалою (2). На нагрівальний елемент Комп’ютерна верстка Л. Ціхановська 4 (4) накручують насадку (5). Термічний опік експериментальним щурам викликають на вистриженій ділянці заднього стегна під барбаміловим наркозом. В експерименті використовують щурів масою 250-300 г по 6 тварин у групі. Ступінь тяжкості опіку регулюють часом експозиції та температурою і площиною контактної насадки. Так, наприклад, при експозиції 10 сек, площині насадки 2,5 2,5 см2 та температурі 200°С викликають опік ІІІА ступеня. Всі досліди виконують згідно існуючих рекомендацій [Стефанов О.В. Доклінічні дослідження лікарських засобів. Методичні рекомендації. - Київ, 2001. - 528с]. Щури та миші утримуються в умовах віварію згідно правил гуманного ставлення до лабораторних тварин. Усі втручання проводять з дотриманням принципів "Європейської конвенції про захист хребетних тварин, які використовуються для експериментальних та наукових цілей" (Страсбург, 1986) та ухвали Першого національного конгресу з біоетики (Київ, 2007). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
