Пристрій для ручної сепарації зубів

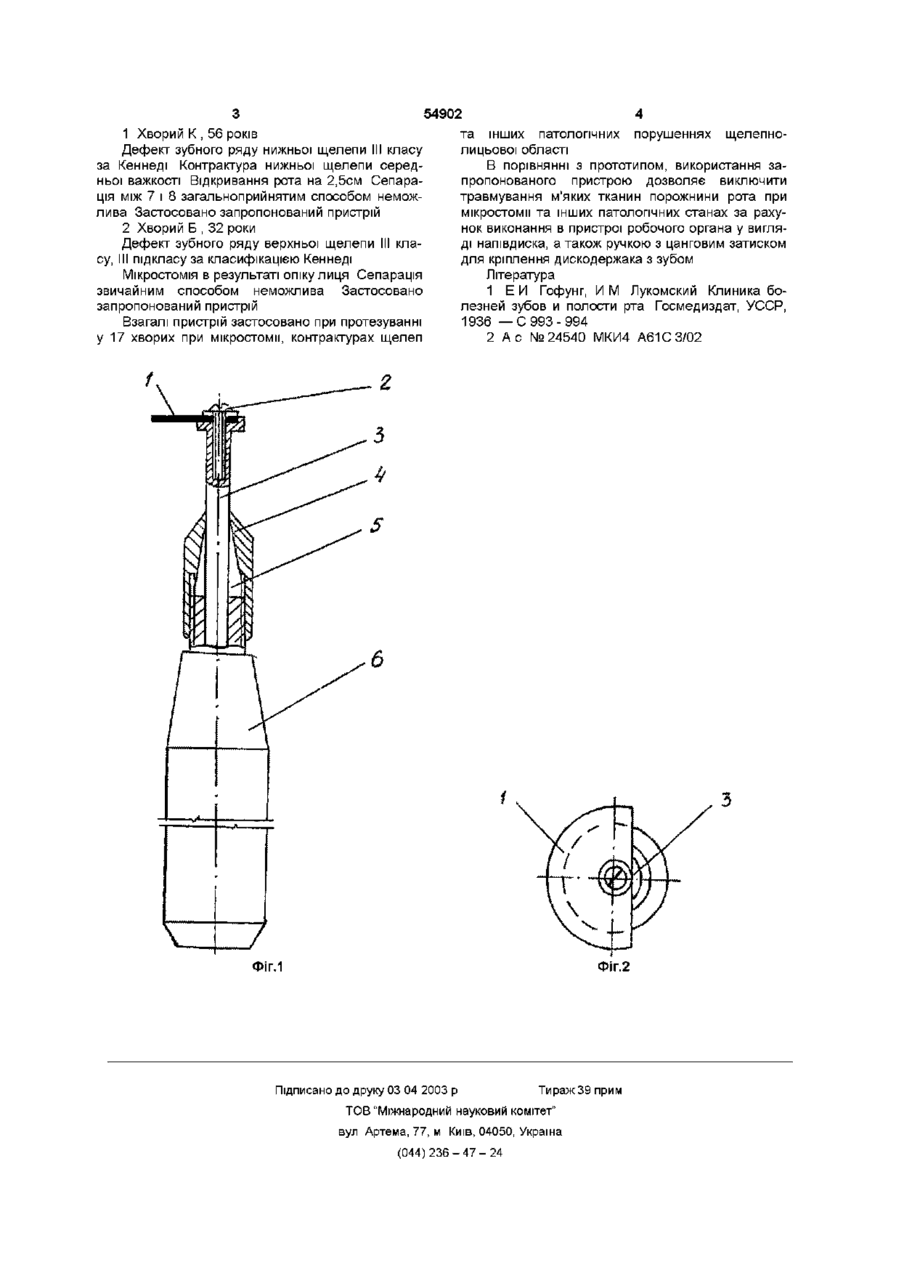

Пристрій для ручної сепарації зубів, який містить робочий орган, закріплений за допомогою гвинта в стрижні дискодержака, який відрізняється тим, що робочий орган виконаний у вигляді півдиска, крім того, пристрій додатково оснащений ручкою з цанговим затискачем для кріплення дискодержака з зубом, що виконує роль фіксатора робочого органа Винахід відноситься до області медицини, а саме до ортопедичної стоматологи, і може бути використаний при препаруванні зубів під незнімні конструкції протезів При мікростомм (звужуванні ротової щілини), контратурах щелеп та інших патологічних порушеннях щелепно-лицьової області препарування зубів під незнімні конструкції протезів утруднене, а в деяких випадках небезпечне Найбільш складною маніпуляцією є сепарація В деяких випадках (важкі контрактури нижньої щелепи) відстань між зубами-антагоністами меньше, ніж діаметр сепараційного диска Відомий пристрій, дозволяющий проводити сепарацію між зубами вручну [1] Але конструкція вказаного пристрою достатньо складна в реалізації, що утруднює його стерилізацію Найбільш близьким до запропонованого технічного рішення є пристрій-держак для зуболікувального шліфувального диска, який містить робочий орган, закріплений за допомогою гвинта до стриженя дискодержака [2] Однак, даний пристрій не забезпечує можливості регулювання довжини стрижня дискодержака, крім того, при застосуванні даного пристрою не виключене травмування м'яких тканин порожнини рота при мікростомм та інших патологічних станах В основу винаходу поставлена задача розробки пристрою для ручної сепарації зубів, в котрому додатковим оздобленням його ручкою з цанговим затиском для кріплення дискодержака з зубом і виконанням робочого органа в формі напівдиска забезпечується можливість регулювання довжини стержня дискодержака і виключенням травмування м'яких тканин порожнини рота при мікростонм та інших патологічних станах Поставлена задача вирішується тим, що робочий орган виконаний у вигляді напівдиску, крім того, пристрій додатково оздоблений ручкою з цанговим затиском для кріплення дискодержака з зубом, який виконує роль фіксатора робочого органа Запропонований пристрій представлений на фіг 1 і 2, де 1 - робоча частина (сепараційний напівдиск), 2 - гвинт, 3 - дискодержак з зубом, 4 - гайка, 5 - цанговий затиск, 6 - станок Пристрій містить робочу частину (сепараційного напівдиска) 1, закріплену за допомогою гвинта 2 в дискодержаку з зубом 3 Дискодержак 3 закріплений в станку за допомогою цангового затиску 5 і гайки 4 Пристрій для ручної сепарації зубів використовують наступним чином Після закріплення робочої частини 1 пристрою на дискодержаку 3 відпускають гайку 4, чим послаблюють цанговий затиск 5 і висовують дискодержак 3 на необхідну для роботи відстань Напівдиск 1 встановлюють в МІСЦІ сепарації і ротаційними рухами проводять сепарацію При застосуванні цангового затиску можливе регулювання висовування дискодержака на необхідну відстань, виступ перешкоджає обертанню робочого органа у вигляді напівдиска забезпечує зручність при роботі і знижує можливість травми слизової оболонки порожнини рота Ручка слугує для закріплення цангового затиску і забезпечує надійність при виконанні ротаційних рухів Приклади конкретного застосування пристрою о о> ю 54902 1 Хворий К , 56 років Дефект зубного ряду нижньої щелепи III класу за Кеннеді Контрактура нижньої щелепи середньої важкості Відкривання рота на 2,5см Сепарація між 7 і 8 загальноприйнятим способом неможлива Застосовано запропонований пристрій 2 Хворий Б , 32 роки Дефект зубного ряду верхньої щелепи III класу, III підкласу за класифікацією Кеннеді Мікростомія в результаті опіку лиця Сепарація звичайним способом неможлива Застосовано запропонований пристрій Взагалі пристрій застосовано при протезуванні у 17 хворих при мікростомм, контрактурах щелеп та інших патологічних порушеннях щелепнолицьової області В порівнянні з прототипом, використання запропонованого пристрою дозволяє виключити травмування м'яких тканин порожнини рота при мікростомм та інших патологічних станах за рахунок виконання в пристрої робочого органа у вигляді напівдиска, а також ручкою з цанговим затиском для кріплення дискодержака з зубом Література 1 Е И Гофунг, И М Лукомский Клиника болезней зубов и полости рта Госмедиздат, УССР, 1936 — С 993-994 2 А с №24540 МКИ4 А61СЗ/02 6 — \ ,J / Фіг.2 ФІГ.1 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
