Пристрій для сепарації насіння зернових культур

Завантажити PDF файл.

Формула / Реферат

Пристрій для сепарації насіння зернових культур, що складається із завантажувального бункера, живильного лотка, обертового діелектричного барабану, електродів обмотки з почерговою полярністю, які підключені до джерела високої напруги за допомогою щіток і колектора, приймальних комірок для продуктів розділення, який відрізняється тим, що електроди обмотки розміщені вздовж твірної барабану, а живильний лоток з електромагнітним вібратором має спрямовуючі канавки.

Текст

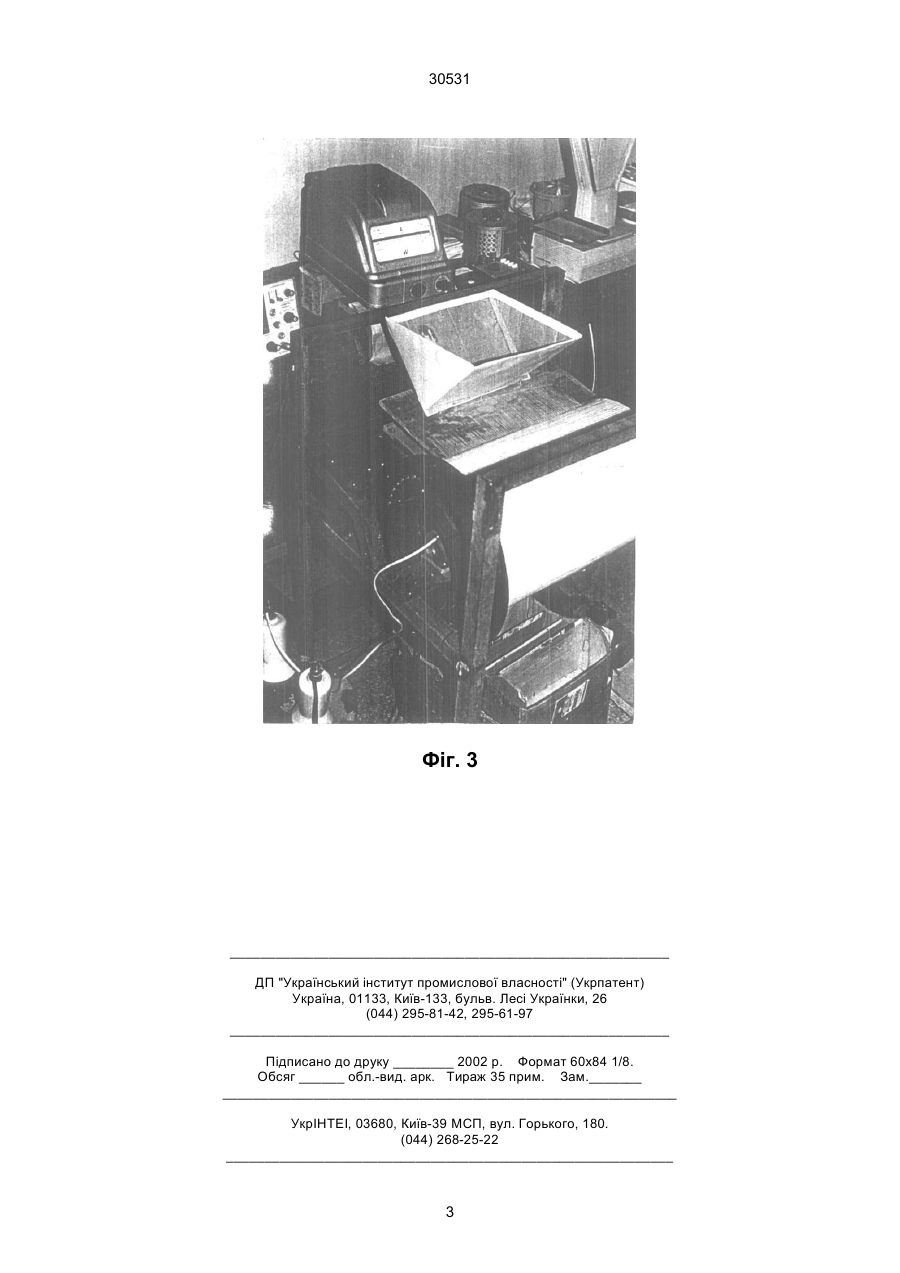

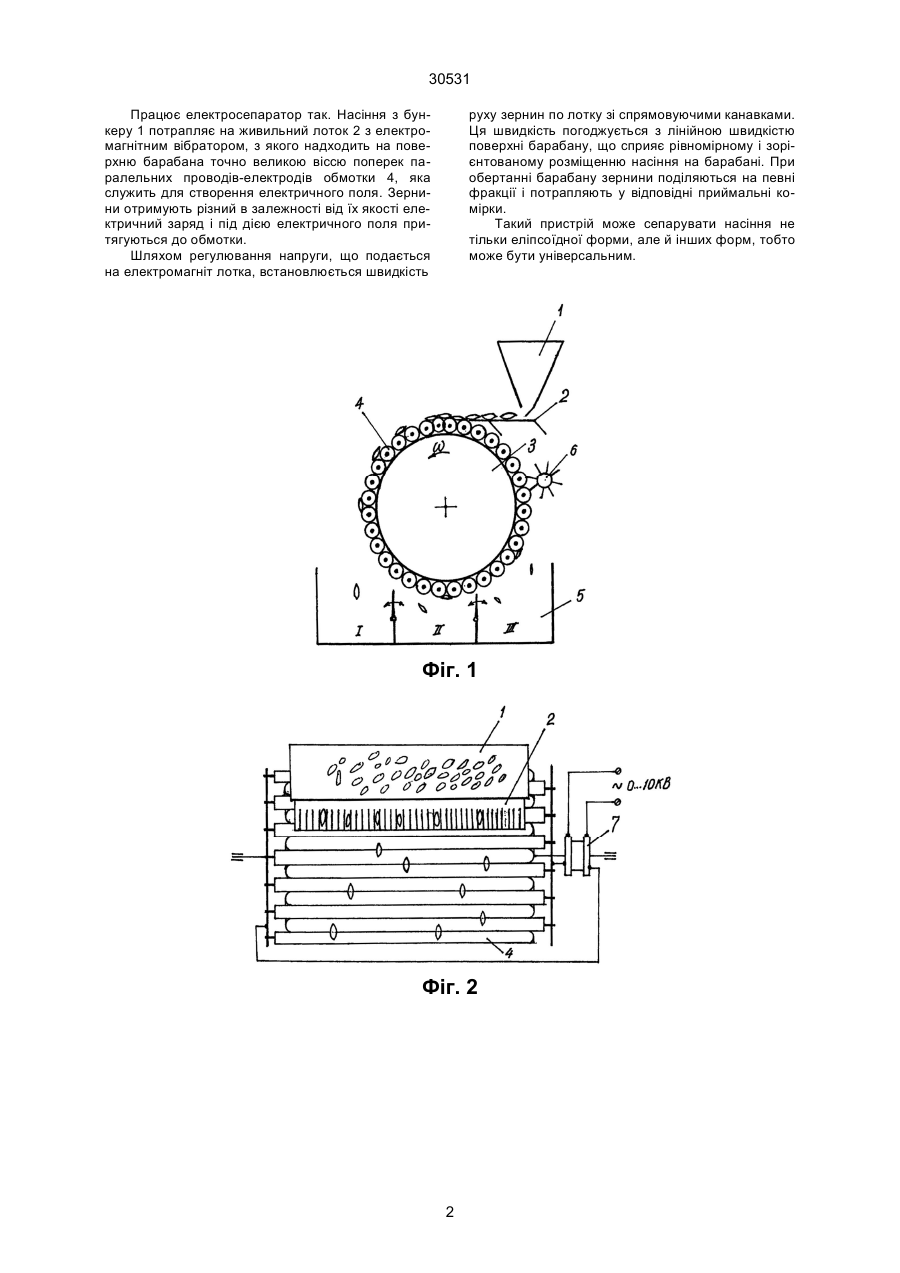

Пристрій для сепарації насіння зернових культур, що складається із завантажувального бунке 30531 Працює електросепаратор так. Насіння з бункеру 1 потрапляє на живильний лоток 2 з електромагнітним вібратором, з якого надходить на поверхню барабана точно великою віссю поперек паралельних проводів-електродів обмотки 4, яка служить для створення електричного поля. Зернини отримують різний в залежності від їх якості електричний заряд і під дією електричного поля притягуються до обмотки. Шляхом регулювання напруги, що подається на електромагніт лотка, встановлюється швидкість руху зернин по лотку зі спрямовуючими канавками. Ця швидкість погоджується з лінійною швидкістю поверхні барабану, що сприяє рівномірному і зорієнтованому розміщенню насіння на барабані. При обертанні барабану зернини поділяються на певні фракції і потрапляють у відповідні приймальні комірки. Такий пристрій може сепарувати насіння не тільки еліпсоїдної форми, але й інших форм, тобто може бути універсальним. Фіг. 1 Фіг. 2 2 30531 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3

Дивитися

Додаткова інформація

Назва патенту англійською

Device for separation of seeds

Автори англійською

Martynenko Ivan Ivanovych, Mischenko Vasyl Illich, Nguen Din Luk

Назва патенту російською

Устройство сепарации семян зерновых культур

Автори російською

Мартыненко Иван Иванович, Мищенко Василий Ильич, Нгуен Динь Лук

МПК / Мітки

МПК: B03C 7/00

Мітки: зернових, насіння, культур, пристрій, сепарації
