Пристрій для лікування вестибулярного положення зубів

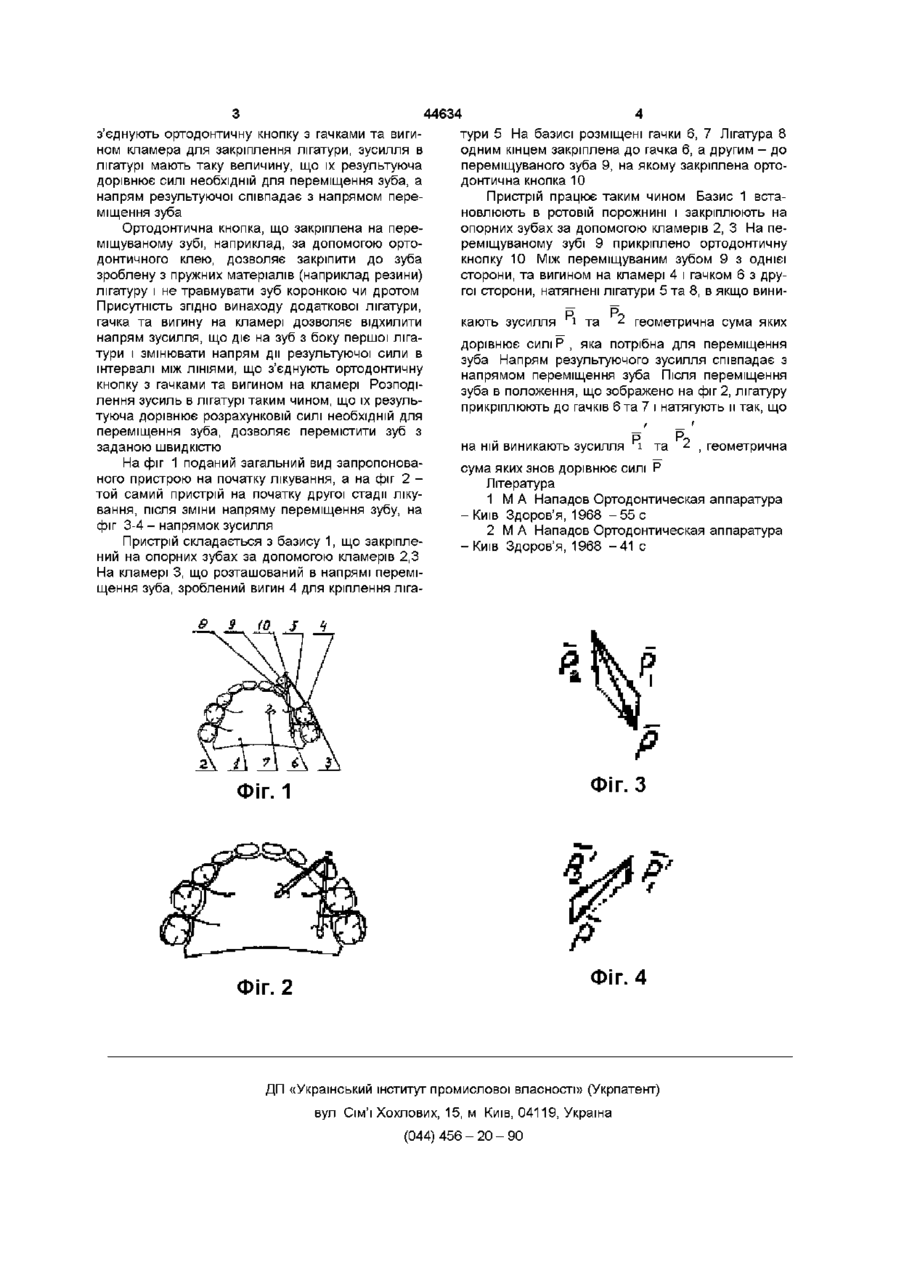

Пристрій для лікування вестибулярного положення зубів, що містить базис, який закріплений до опорних зубів за допомогою кламерів, лігатуру, виготовлену з пружних, не травмуючих зуб матеріалів, та гачок для кріплення лігатури, що розміщений на базисі, який відрізняється тим, що містить ортодонтичну кнопку, яку встановлено на переміщуваному зубі, додаткову лігатуру, виготовлену з пружних, не травмуючих зуб матеріалів, і гачок, що розміщений на базисі, а кламер, який розташований в напрямі переміщення зуба, виконаний з вигином для закріплення лігатури, причому гачки та вигин для закріплення лігатури на кламері розташовані таким чином, що напрями переміщення зуба знаходяться між ЛІНІЯМИ, ЯКІ з'єднують ортодонтичну кнопку з гачками та вигином кламера для закріплення лігатури, зусилля в лігатурі мають таку величину, що їх результуюча геометрична сума дорівнює силі, необхідній для переміщення зуба, а напрями результуючих співпадають з напрямами переміщення зуба Винахід відноситься до медицини, зокрема до ортодонтм, а точніше до пристроїв, що встановлюються у порожнині рота і призначені для виправлення вестибулярного положення зубів на верхній і нижній щелепі хворого Відомий пристрій [1] для лікування вестибулярного положення зубів, що містить базис, який кріпиться до опорних зубів за допомогою кламерів, та закріплений на базисі пружний елемент, що переміщує зуб Недоліком аналога є те, що переміщення зуба може здійснюватись тільки в напрямі дії пружного елемента по прямій лінії В деяких КЛІНІЧНИХ випадках зуб повинен переміщуватись в питоме положення не по прямій, а по більш складній траєкторії Але в прототипі напрям дії пружного елемента змінити не можна Крім того, недоліком прототипу є також те, що тиск на зуби спричиняє зроблений з дроту пружний елемент, що травмує перемішуваний зуб Найбільш близьким по технічній сутності до пристрою, що заявляється, є обраний як прототип пристрій [2] для лікування вестибулярного положення зубів, що містить базис з гачком, який закріплений на опорному зубі, лігатуру, виготовлену з пружних матеріалів, та коронку з гачком, яку закріплено на переміщуваному зубі Недоліками прототипу є те, що переміщення зуба може здійснюватись тільки в напрямі опорного зубу, можливість травмування переміщуваного зуба коронкою, що закріплена на ньому та мала опорна база пристрою - один зуб При розробці винаходу була поставлена задача створення пристрою, який дає можливість переміщувати зуб по складній траєкторії і при цьому не травмує його Технічний результат, що досягається, полягає в можливості зміни напряму дії зусилля, що прикладається до зуба і в захисті його від травмування Зазначена задача вирішується завдяки тому, що пристрій для лікування вестибулярного положення зубів, що містить базис, який закріплюється до опорних зубів за допомогою кламерів, лігатуру, виготовлену з пружних, не травмуючих зуб матеріалів, та гачок для кріплення лігатури, що розміщений на базисі, згідно винаходу, містить ортодонтичну кнопку, яка встановлена на перемішуваному зубі, додаткові лігатуру, виготовлену з пружних, не травмуючих зуб матеріалів, і гачок, що розміщений на базисі, а кламер, що розташований в напрямі ближньому до напрямів переміщення зуба, виконаний з вигином для закріплення лігатури, при чому гачки та вигин для закріплення лігатури на кламері розташовані таким чином, що напрями переміщення зуба знаходяться між ЛІНІЯМИ, ЯКІ CO (О 44634 тури 5 На базисі розміщені гачки 6, 7 Лігатура 8 зєднують ортодонтичну кнопку з гачками та вигиодним кінцем закріплена до гачка 6, а другим - до ном кламера для закріплення лігатури, зусилля в переміщуваного зуба 9, на якому закріплена ортолігатурі мають таку величину, що їх результуюча донтична кнопка 10 дорівнює силі необхідній для переміщення зуба, а напрям результуючої співпадає з напрямом переПристрій працює таким чином Базис 1 встаміщення зуба новлюють в ротовій порожнині і закріплюють на Ортодонтична кнопка, що закріплена на переопорних зубах за допомогою кламерів 2, 3 На пеміщуваному зубі, наприклад, за допомогою ортореміщуваному зубі 9 прикріплено ортодонтичну донтичного клею, дозволяє закріпити до зуба кнопку 10 Між переміщуваним зубом 9 з однієї зроблену з пружних матеріалів (наприклад резини) сторони, та вигином на кламері 4 і гачком 6 з друлігатуру і не травмувати зуб коронкою чи дротом гої сторони, натягнені лігатури 5 та 8, в якщо виниПрисутність згідно винаходу додаткової лігатури, кають зусилля і та 2 геометрична сума яких гачка та вигину на кламері дозволяє відхилити напрям зусилля, що діє на зуб з боку першої лігадорівнює силіР , яка потрібна для переміщення тури і змінювати напрям дії результуючої сили в зуба Напрям результуючого зусилля співпадає з інтервалі між ЛІНІЯМИ, що з'єднують ортодонтичну напрямом переміщення зуба Після переміщення кнопку з гачками та вигином на кламері Розподізуба в положення, що зображено на фіг 2, лігатуру лення зусиль в лігатурі таким чином, що їх резульприкріплюють до гачків 6 та 7 і натягують и так, що туюча дорівнює розрахунковій силі необхідній для переміщення зуба, дозволяє перемістити зуб з заданою швидкістю Р геометрична на ній виникають зусилля і та На фіг 1 поданий загальний вид запропоновасума яких знов дорівнює силі Р ного пристрою на початку лікування, а на фіг 2 Література той самий пристрій на початку другої стадії ліку1 М А Нападов Ортодонтическая аппаратура вання, після зміни напряму переміщення зубу, на -Київ Здоров'я, 1968 - 5 5 с фіг 3-4 - напрямок зусилля 2 М А Нападов Ортодонтическая аппаратура Пристрій складається з базису 1, що закріпле-Київ Здоров'я, 1968 - 4 1 с ний на опорних зубах за допомогою кламерів 2,3 На кламері 3, що розташований в напрямі переміщення зуба, зроблений вигин 4 для кріплення ліга ФІГ. 1 Фіг. 4 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
