Контактний вузол ялинкового хвостового з’єднання робочої лопатки з диском ротора
Номер патенту: 54905
Опубліковано: 25.11.2010
Автори: Шубенко Олександр Леонідович, Фурсова Тетяна Миколаївна, Бояршинов Олексій Юрійович, Сухінін Віктор Павлович
Формула / Реферат
Контактний вузол ялинкового хвостового з'єднання робочої лопатки з диском ротора, що містить зубці хвостовика і зубці грибка обода диска, сполучені по опорних поверхнях з площадками контакту, який відрізняється тим, що площадки контакту зведені до лінії в аксіальному напрямку ротора.
Текст

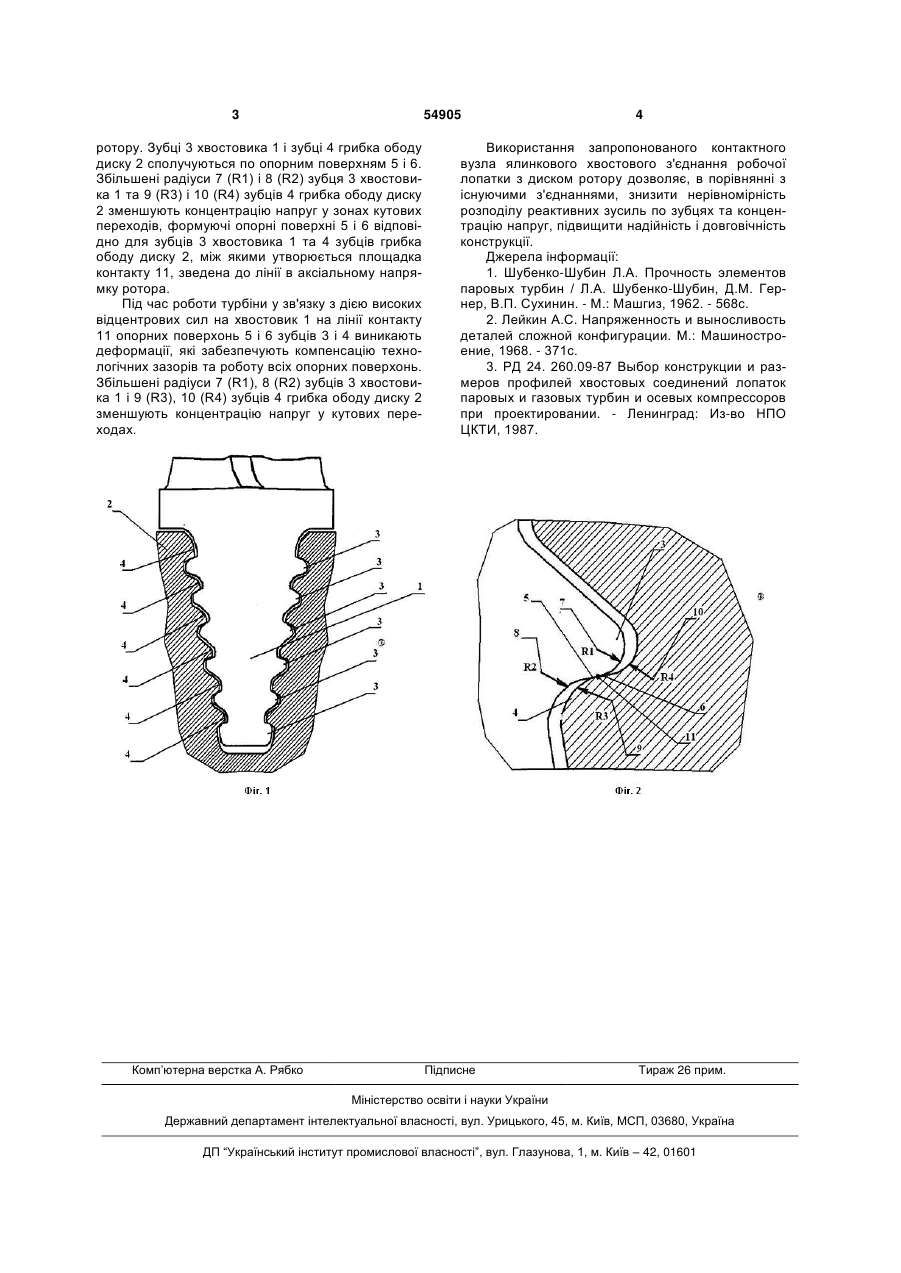

Контактний вузол ялинкового хвостового з'єднання робочої лопатки з диском ротора, що містить зубці хвостовика і зубці грибка обода диска, сполучені по опорних поверхнях з площадками контакту, який відрізняється тим, що площадки контакту зведені до лінії в аксіальному напрямку ротора. (19) (21) u201007002 (22) 07.06.2010 (24) 25.11.2010 (46) 25.11.2010, Бюл.№ 22, 2010 р. (72) ШУБЕНКО ОЛЕКСАНДР ЛЕОНІДОВИЧ, СУХІНІН ВІКТОР ПАВЛОВИЧ, ФУРСОВА ТЕТЯНА МИКОЛАЇВНА, БОЯРШИНОВ ОЛЕКСІЙ ЮРІЙОВИЧ (73) УКРАЇНСЬКА ІНЖЕНЕРНО-ПЕДАГОГІЧНА АКАДЕМІЯ 3 54905 ротору. Зубці 3 хвостовика 1 і зубці 4 грибка ободу диску 2 сполучуються по опорним поверхням 5 і 6. Збільшені радіуси 7 (R1) і 8 (R2) зубця 3 хвостовика 1 та 9 (R3) і 10 (R4) зубців 4 грибка ободу диску 2 зменшують концентрацію напруг у зонах кутових переходів, формуючі опорні поверхні 5 і 6 відповідно для зубців 3 хвостовика 1 та 4 зубців грибка ободу диску 2, між якими утворюється площадка контакту 11, зведена до лінії в аксіальному напрямку ротора. Під час роботи турбіни у зв'язку з дією високих відцентрових сил на хвостовик 1 на лінії контакту 11 опорних поверхонь 5 і 6 зубців 3 і 4 виникають деформації, які забезпечують компенсацію технологічних зазорів та роботу всіх опорних поверхонь. Збільшені радіуси 7 (R1), 8 (R2) зубців 3 хвостовика 1 і 9 (R3), 10 (R4) зубців 4 грибка ободу диску 2 зменшують концентрацію напруг у кутових переходах. Комп’ютерна верстка А. Рябко 4 Використання запропонованого контактного вузла ялинкового хвостового з'єднання робочої лопатки з диском ротору дозволяє, в порівнянні з існуючими з'єднаннями, знизити нерівномірність розподілу реактивних зусиль по зубцях та концентрацію напруг, підвищити надійність і довговічність конструкції. Джерела інформації: 1. Шубенко-Шубин Л.А. Прочность элементов паровых турбин / Л.А. Шубенко-Шубин, Д.М. Гернер, В.П. Сухинин. - М.: Машгиз, 1962. - 568с. 2. Лейкин А.С. Напряженность и выносливость деталей сложной конфигурации. М.: Машиностроение, 1968. - 371с. 3. РД 24. 260.09-87 Выбор конструкции и размеров профилей хвостовых соединений лопаток паровых и газовых турбин и осевых компрессоров при проектировании. - Ленинград: Из-во НПО ЦКТИ, 1987. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюContact unit of fir-tree root joint of working blade to disc
Автори англійськоюShubenko Oleksandr Leonidovych, Sukhinin Viktor Pavlovych, Fursova Tetiana Mykolaivna, Boiarshynov Oleksii Yuriiovych
Назва патенту російськоюКонтактный узел елочного хвостового соединения рабочей лопатки с диском ротора
Автори російськоюШубенко Александр Леонидович, Сухинин Виктор Павлович, Фурсова Татьяна Николаевна, Бояршинов Алексей Юрьевич
МПК / Мітки
МПК: F01D 5/28
Мітки: вузол, лопатки, робочої, хвостового, ялинкового, контактний, диском, ротора, з'єднання
Код посилання
<a href="https://ua.patents.su/2-54905-kontaktnijj-vuzol-yalinkovogo-khvostovogo-zehdnannya-robocho-lopatki-z-diskom-rotora.html" target="_blank" rel="follow" title="База патентів України">Контактний вузол ялинкового хвостового з’єднання робочої лопатки з диском ротора</a>
