Ливарний жароміцний сплав на нікелевій основі

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 55056

Опубліковано: 15.02.2006

Автори: Гаврилюк Володимир Петрович, Локтіонов-Ремізовський Валерій Андрійович, Іванченко Віктор Григорович

Завантажити PDF файл.

Формула / Реферат

Пристрій для транспортування і очистки коренебульбоплодів має основну раму, подавальний транспортер, відбивну щітку, решітчастий очисник конусоподібної форми, усередині якого встановлений активатор, очисну гірку та вивантажувальний транспортер. Активатор виконаний у вигляді шнекового транспортера, спіральна навивка якого у верхній частині утворена еластичними прутками із спрямуванням угору, а нижня частина його спіральної навивки утворена жорсткими витками із спрямуванням донизу. Напрямок руху решітчастого очисника конусоподібної форми і активатора протилежні за напрямком.

Текст

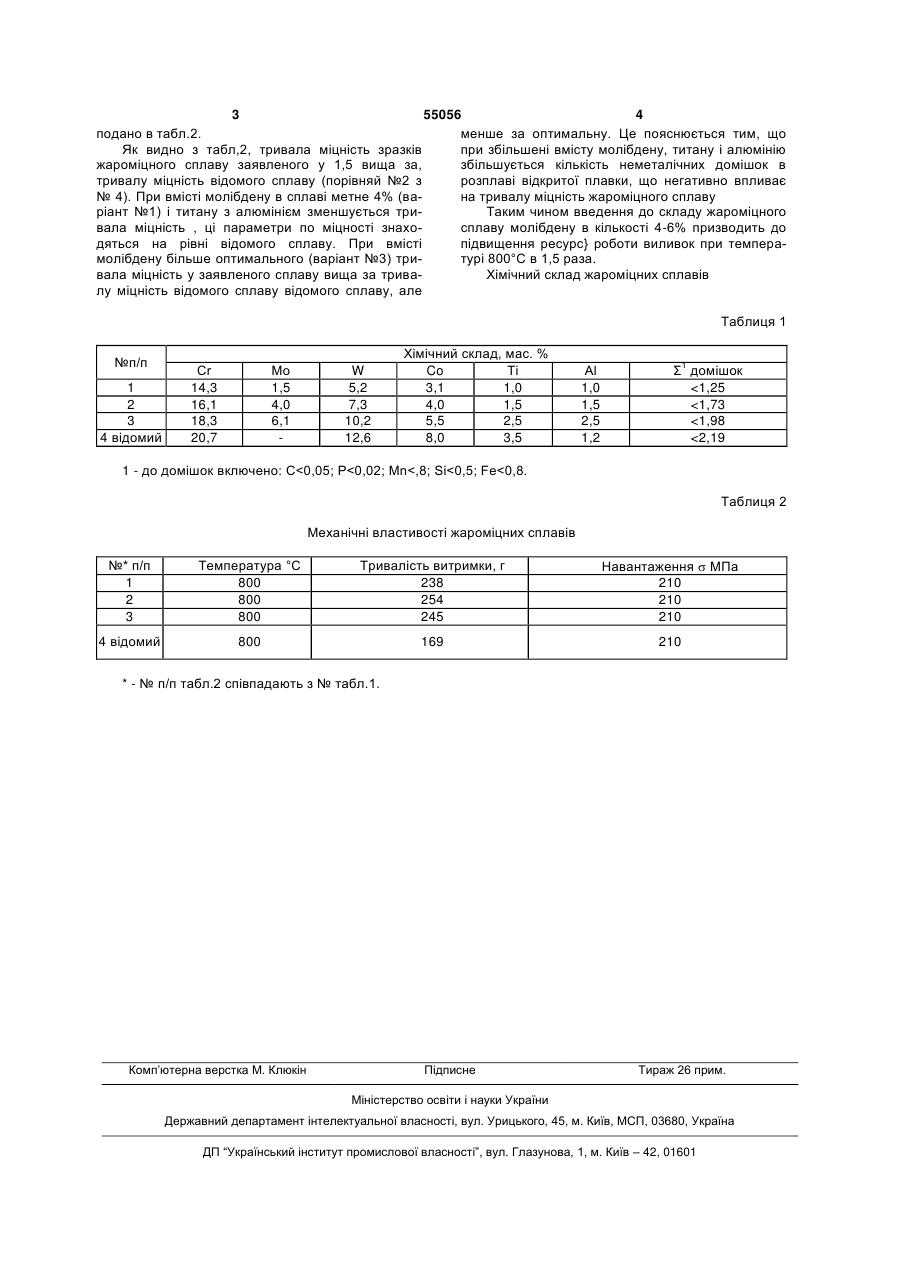

Ливарний жароміцний сплав на нікелевій основі, що містить хром, вольфрам, кобальт, титан, алюміній і нікель, який відрізняється тим, що додатково містить молібден при наступному співвідношенні компонентів, мас. %: хром 16-20; молібден 4-6; вольфрам 6-10; кобальт 4-5; титан 1,5-2,2; алюміній 1,5-2,0; решта - нікель і постійні домішки, які неможливо усунути. (19) (21) 2002065076 (22) 19.06.2002 (24) 15.02.2006 (46) 15.02.2006, Бюл. № 2, 2006 р. (72) Іванченко Віктор Григорович, ЛоктіоновРемізовський Валерій Андрійович, Гаврилюк Володимир Петрович (73) Фізико-технологічний інститут металів та сплавів національної академії наук України (56) SU 677531 A1, 15.11.1990 US 5023050 A, 11.01.1991 3 55056 4 подано в табл.2. менше за оптимальну. Це пояснюється тим, що Як видно з табл,2, тривала міцність зразків при збільшені вмісту молібдену, титану і алюмінію жароміцного сплаву заявленого у 1,5 вища за, збільшується кількість неметалічних домішок в тривалу міцність відомого сплаву (порівняй №2 з розплаві відкритої плавки, що негативно впливає № 4). При вмісті молібдену в сплаві метне 4% (вана тривалу міцність жароміцного сплаву ріант №1) і титану з алюмінієм зменшується триТаким чином введення до складу жароміцного вала міцність , ці параметри по міцності знахосплаву молібдену в кількості 4-6% призводить до дяться на рівні відомого сплаву. При вмісті підвищення ресурс} роботи виливок при темперамолібдену більше оптимального (варіант №3) тритурі 800°С в 1,5 раза. вала міцність у заявленого сплаву вища за триваХімічний склад жароміцних сплавів лу міцність відомого сплаву відомого сплаву, але Таблиця 1 №п/п 1 2 3 4 відомий Сr 14,3 16,1 18,3 20,7 Мо 1,5 4,0 6,1 W 5,2 7,3 10,2 12,6 Хімічний склад, мас. % Co Ті 3,1 1,0 4,0 1,5 5,5 2,5 8,0 3,5 Аl 1,0 1,5 2,5 1,2 1 Σ домішок

Дивитися

Додаткова інформація

Назва патенту англійською

A casting heat resistant alloy based on nickel

Автори англійською

Havryliuk Volodymyr Petrovych

Назва патенту російською

Литейный жаропрочный сплав на никелевой основе

Автори російською

Гаврилюк Владимир Петрович

МПК / Мітки

МПК: C22C 19/00

Мітки: основі, жароміцний, нікелевий, сплав, ливарний

Код посилання

<a href="https://ua.patents.su/2-55056-livarnijj-zharomicnijj-splav-na-nikelevijj-osnovi.html" target="_blank" rel="follow" title="База патентів України">Ливарний жароміцний сплав на нікелевій основі</a>

Подібні патенти
