Биков Ігор Дмитрович

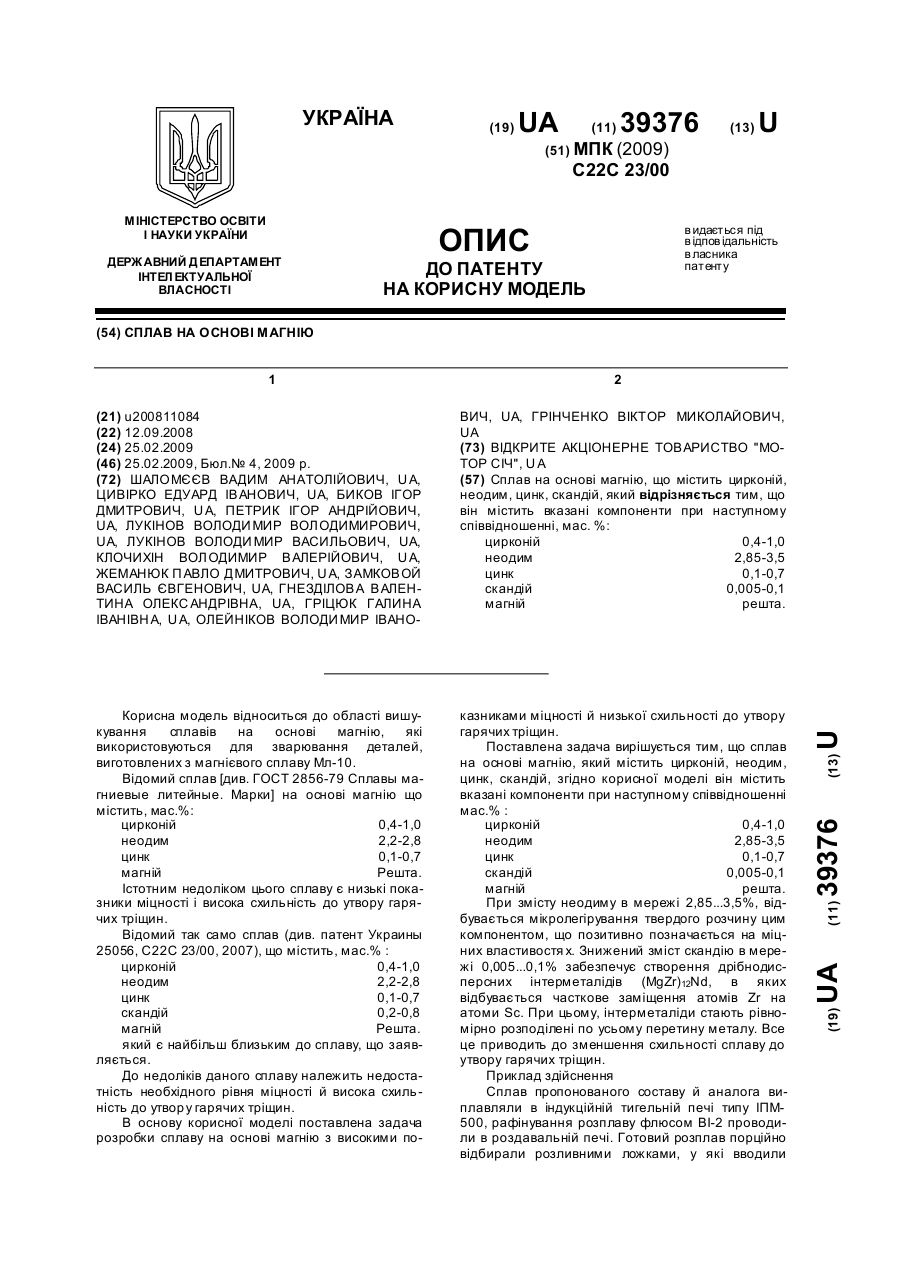

Номер патенту: 39376

Опубліковано: 25.02.2009

Автори: Гнезділова Валентина Олександрівна, Гріцюк Галина Іванівна, Замковой Василь Євгенович, Цивірко Едуард Іванович, Олейніков Володимир Іванович, Петрик Ігор Андрійович, Грінченко Віктор Миколайович, Жеманюк Павло Дмитрович, Клочихін Володимир Валерійович, Лукінов Володимир Володимирович, Шаломєєв Вадим Анатолійович, Лукінов Володимир Васильович, Биков Ігор Дмитрович

МПК: C22C 23/00

Мітки: сплав, магнію, основі

Формула / Реферат:

Сплав на основі магнію, що містить цирконій, неодим, цинк, скандій, який відрізняється тим, що він містить вказані компоненти при наступному співвідношенні, мас. %: цирконій 0,4-1,0 неодим 2,85-3,5 цинк 0,1-0,7 скандій 0,005-0,1 магній решта.

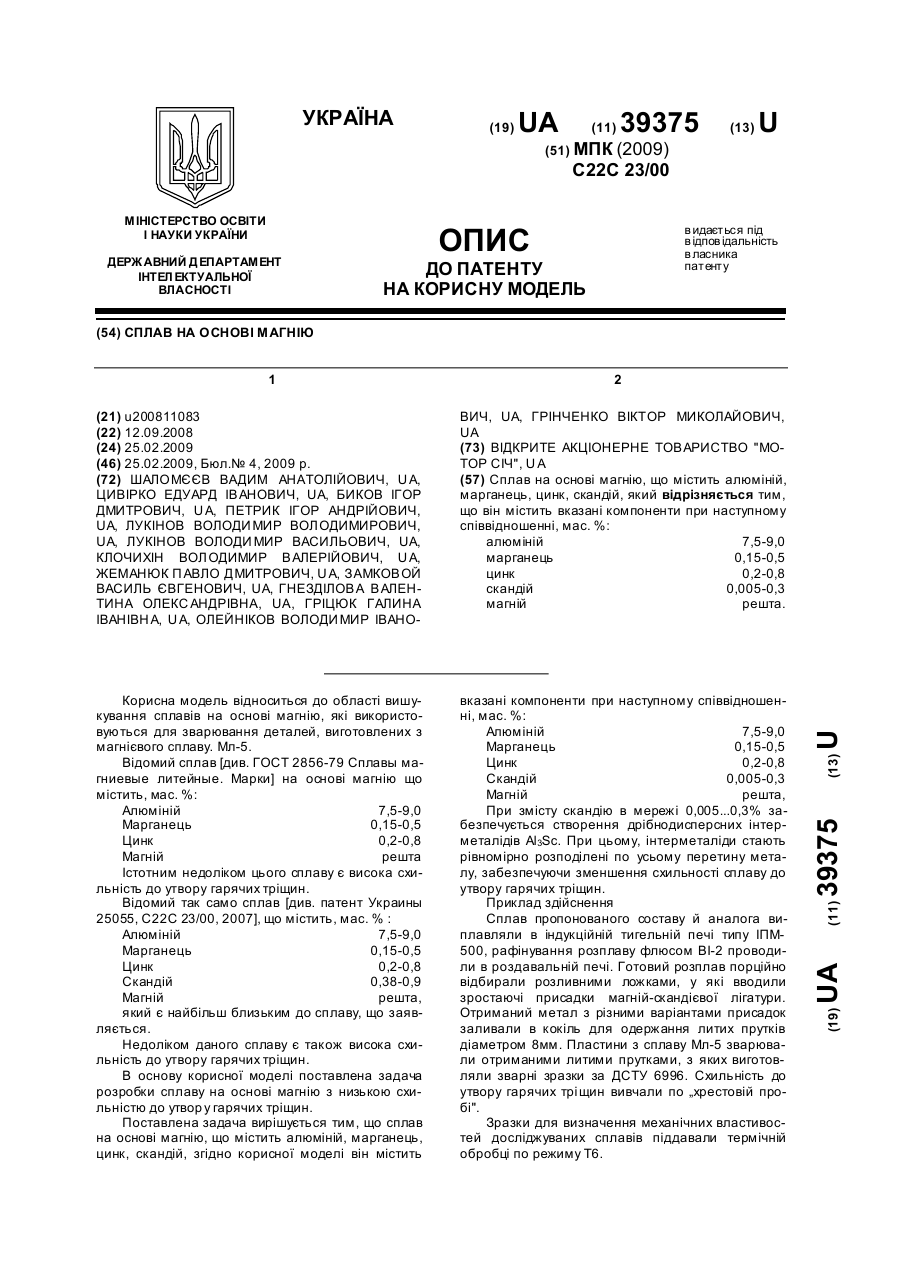

Номер патенту: 39375

Опубліковано: 25.02.2009

Автори: Лукінов Володимир Володимирович, Жеманюк Павло Дмитрович, Замковой Василь Євгенович, Гнезділова Валентина Олександрівна, Шаломєєв Вадим Анатолійович, Гріцюк Галина Іванівна, Олейніков Володимир Іванович, Петрик Ігор Андрійович, Клочихін Володимир Валерійович, Биков Ігор Дмитрович, Грінченко Віктор Миколайович, Цивірко Едуард Іванович, Лукінов Володимир Васильович

МПК: C22C 23/00

Мітки: магнію, основі, сплав

Формула / Реферат:

Сплав на основі магнію, що містить алюміній, марганець, цинк, скандій, який відрізняється тим, що він містить вказані компоненти при наступному співвідношенні, мас. %: алюміній 7,5-9,0 марганець 0,15-0,5 цинк 0,2-0,8 скандій 0,005-0,3 магній                       решта.

Номер патенту: 46881

Опубліковано: 17.06.2002

Автори: Замковий Василь Євгенійович, Орлов Михайло Романович, Гасик Людмила Іванівна, Биков Ігор Дмитрович

МПК: B22C 1/16, B22C 1/00

Мітки: стержнів, речовина, виготовлення, керамічних

Формула / Реферат:

1. Речовина для виготовлення керамічних стержнів, яка містить електрокорунд різних фракцій, кварц мелений пилоподібний, порошок алюмінієвий, пластифікатор на основі парафіну, поліетилену, буровугільного воску й графіту, яка відрізняється тим, що вона містить окис хрому Сr2О3 2-3 мас.% при такому співвідношенні компонентів, мас.%: Кварц мелений пилоподібний 5-8 Порошок алюмінієвий АСД-4 ...

Номер патенту: 39650

Опубліковано: 15.04.2002

Автори: Лисенко Наталія Олексіївна, Цивірко Едуард Іванович, Гусев Віктор Іванович, Клочихін Валерій Григорович, Жеманюк Павло Дмитрович, Душейко Валерій Олексійович, Биков Ігор Дмитрович

МПК: C22C 19/05

Мітки: нікелю, жароміцний, сплав, основі

Формула / Реферат:

Жароміцний сплав на основі нікелю, який містить вуглець, хром, вольфрам, титан, алюміній, залізо, марганець, кремній, мідь, сірку, фосфор та нікель, який відрізняється тим, що він додатково містить цирконій у наступному співвідношенні компонентів, мас. %: Вуглець не більш 0,10 Хром 23,5-26,5 Вольфрам 13,0-16,0 Титан ...

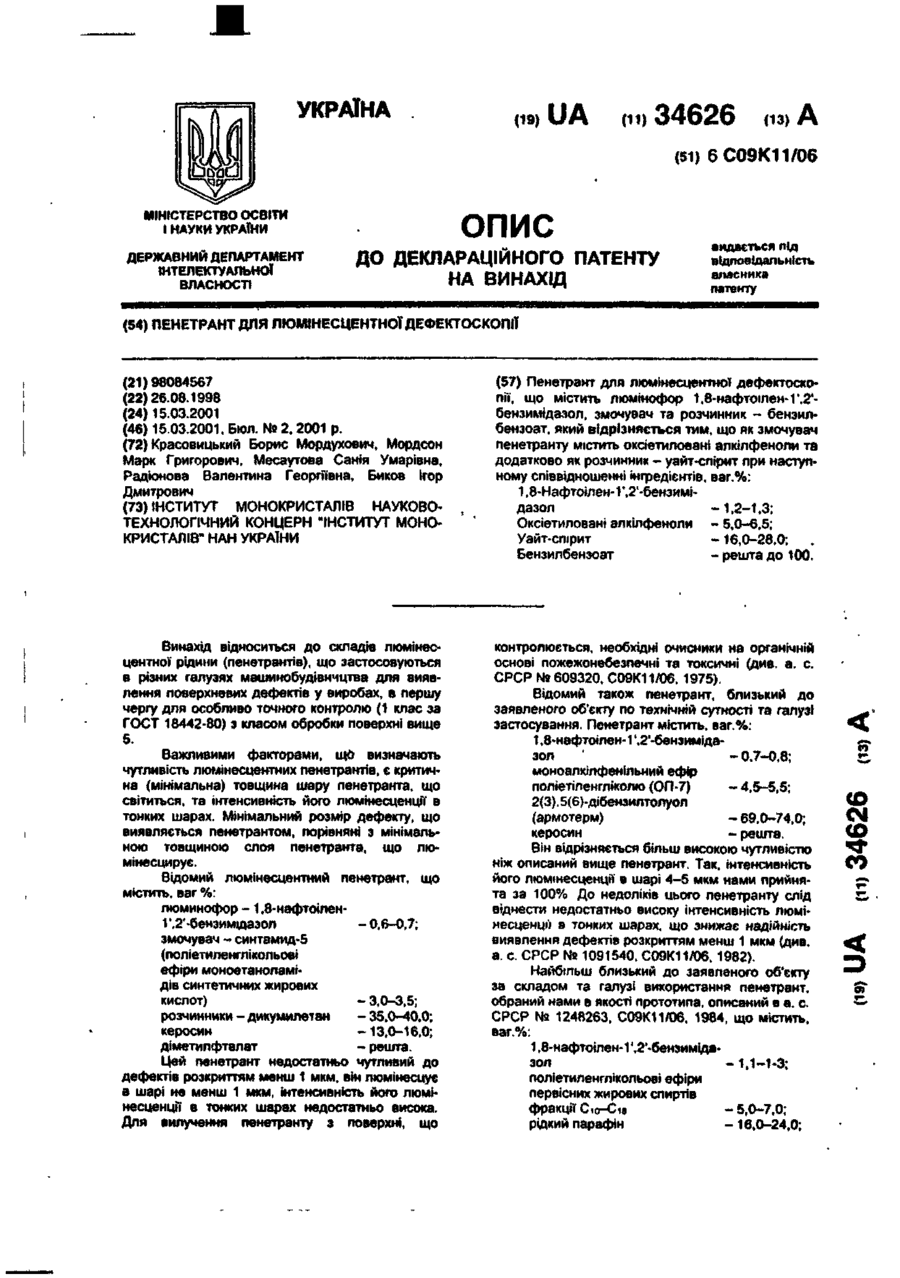

Номер патенту: 34626

Опубліковано: 15.03.2001

Автори: Радіонова Валентина Георгіївна, Мордсон Марк Григорович, Месаутова Санія Умарівна, Красовицький Борис Мордухович, Биков Ігор Дмитрович

МПК: C09K 11/06

Мітки: дефектоскопії, люмінесцентної, пенетрант

Формула / Реферат:

Пенетрант для люмінесцентної дефектоскопії, що містить люмінофор 1,8-нафтоілен-1',2'-бензимідазол, змочувач та розчинник - бензил-бензоат, який відрізняється тим, що як змочувач ленетранту містить оксіетиловані алкілфеноли та додатково як розчинник - уайт-спірит при наступному співвідношенні інгредієнтів, ваг.%:

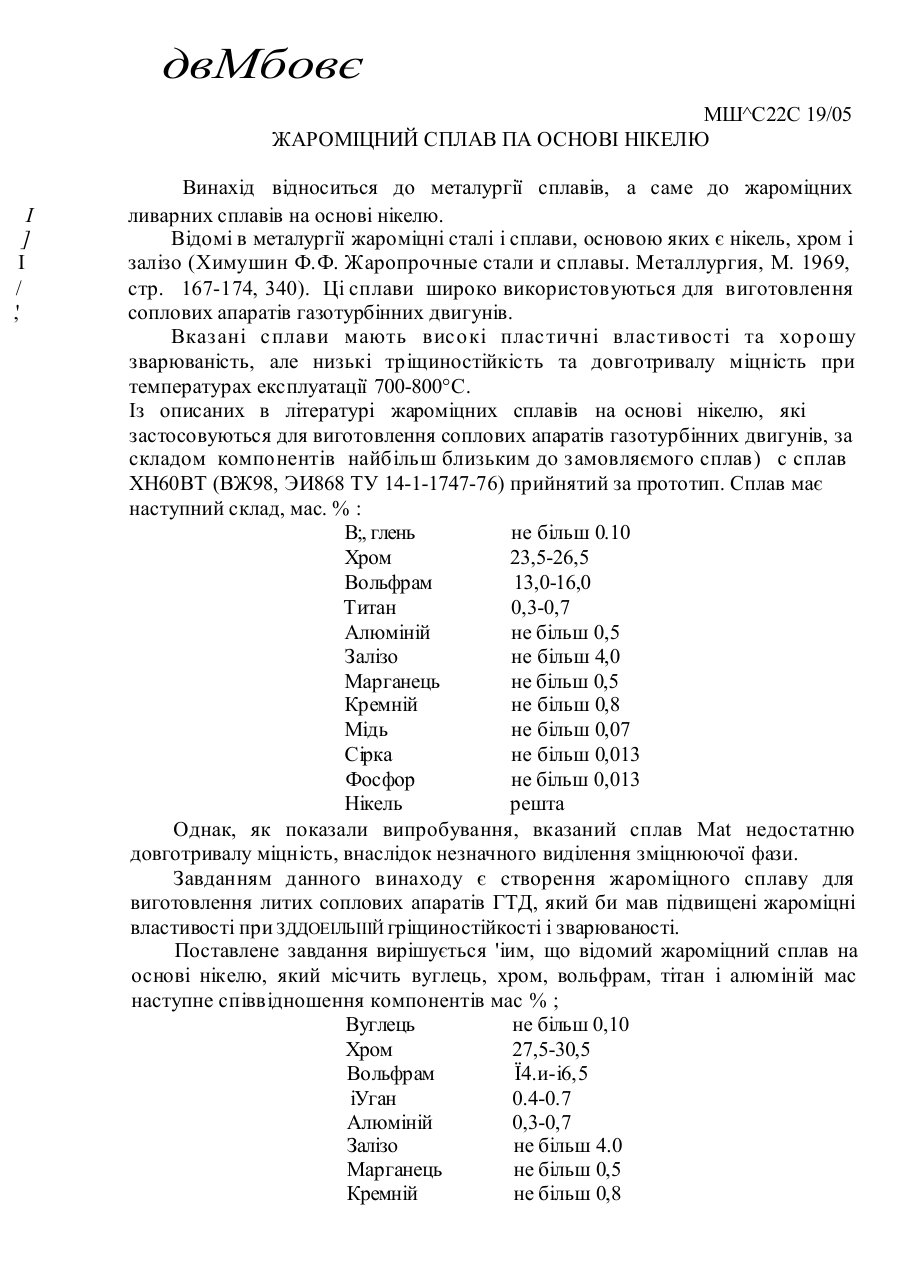

Номер патенту: 31896

Опубліковано: 15.12.2000

Автори: Гусєв Віктор Іванович, Клочихін Валерій Григорович, Цивірко Едуард Іванович, Лисенко Наталія Олексіївна, Душейко Валерій Олексійович, Биков Ігор Дмитрович

МПК: C22C 19/05

Мітки: жароміцний, нікелю, основі, сплав

Текст:

...за витоплюваними моделями. Отримані заготовки зразків піддавали термічній обробці за таким режимом: нагрів до 1180°С, витримка 2 години, охолодження на повітрі. Порівняльні випробування механічних та жароміцних властивостей дослідних плавок і прототипу проводили по ГОСТ 1497-84, ГОСТ 9454-78 і ГОСТ 10145-84. Результати випробувань наведені у таблиці 2. З таблиць 1 і 2 видно, що вибране співвідношення елементів у складі запропонованого...

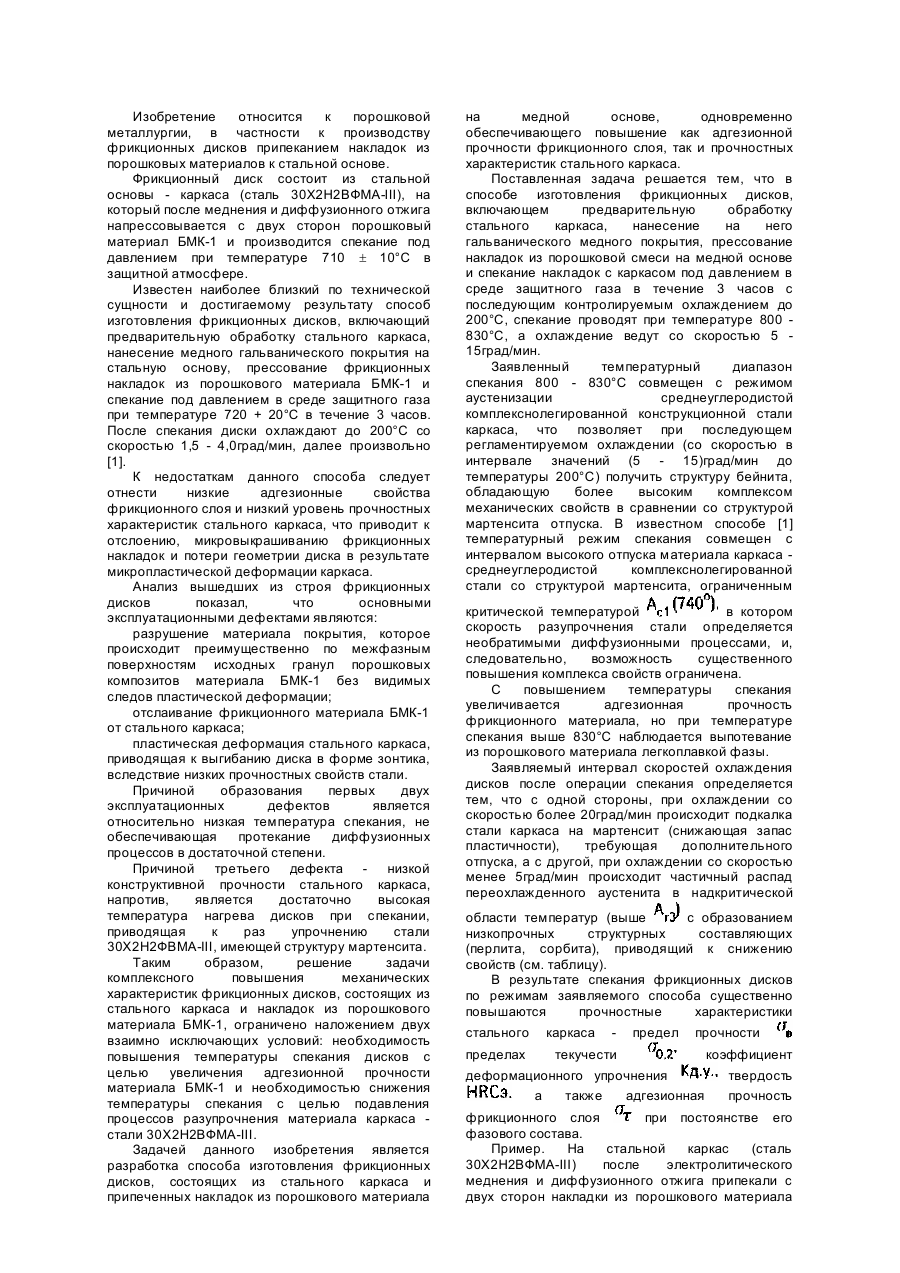

Номер патенту: 21943

Опубліковано: 30.04.1998

Автори: Орлов Михайло Романович, Литвиненко Алла Дмитрієвна, Лаврова Лариса Валентинівна, Биков Ігор Дмитрович, Леховіцер Зоя Васильовна

МПК: B22F 7/04

Мітки: виготовлення, дисків, фрикційних, спосіб

Формула / Реферат:

Способ изготовления фрикционных дисков, включающий предварительную обработку сталь­ного каркаса, нанесение на него гальванического медного покрытия, прессование накладок из по­рошковой смеси на медной основе и спекание на­кладок с каркасом под давлением в среде защитного газа в течение 3 часов с последующим контролируемым охлаждением до 200°С, отлича­ющийся тем, что спекание проводят при темпера­туре 800 -830°С, а охлаждение ведут со...

Номер патенту: 18702

Опубліковано: 25.12.1997

Автори: Кондратов Іван Якович, Розбігаєв Ігор Альфредович, Клочихін Валерій Григорович, Биков Олег Ігоревич, Биков Ігор Дмитрович

МПК: B22D 23/00

Мітки: титанових, відливків, сплавів, моделях, виплавляються, виготовлення, спосіб

Формула / Реферат:

Способ изготовления отливок по выплавляемым моделям из титановых сплавов, включающий изготовление формы, заливку, газостатическое уплотнение отливок, оτличающийся тем, что вначале сплав заливают в форму, не заполняя полость прибыли перед газостатическим уплотнением определяют размеры усадочных пор, например рентгеновским методом, уточняют месторасположение вмятин после газостатического уплотнения, после чего при последующем изготовлении...

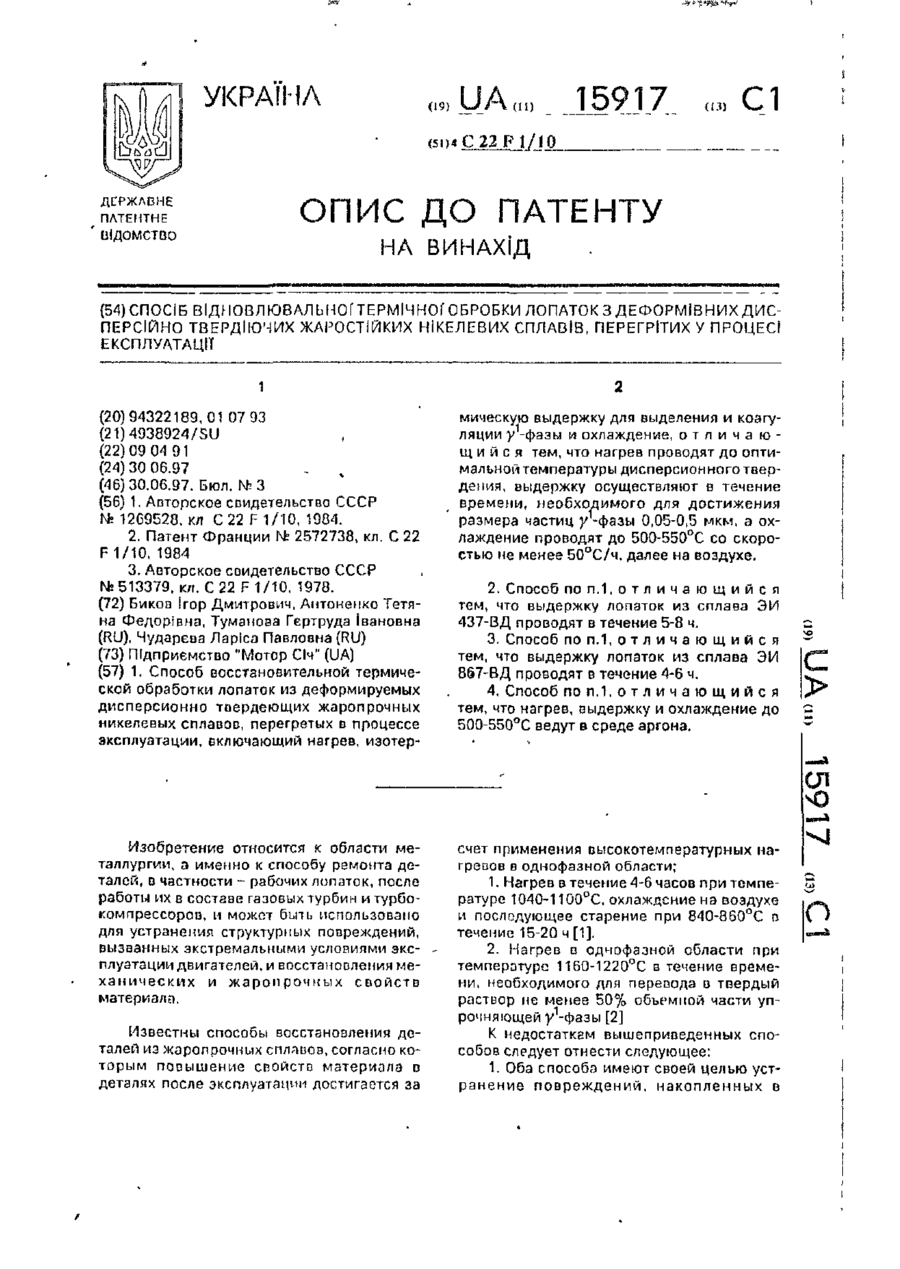

Номер патенту: 15917

Опубліковано: 30.06.1997

Автори: Антоненко Тетяна Федорівна, Чударєва Ларіса Павловна, Туманова Гєртруда Івановна, Биков Ігор Дмитрович

МПК: C22F 1/10

Мітки: дисперсійно, деформівних, лопаток, експлуатації, нікелевих, перегрітих, спосіб, жаростійких, відновлювальної, твердіючих, процесі, обробки, термічної, сплавів

Формула / Реферат:

1. Способ восстановительной термической обработки лопаток из деформируемых дисперсионно твердеющих жаропрочных никелевых сплавов, перегретых в процессе эксплуатации, включающий нагрев, изотермимескую выдержку для выделения и коагуляции у фазы и охлаждение, отличающийся тем, что нагрев проводят до оптимальной температуры дисперсионного твердения, выдержку осуществляют в течение времени, необходимого для достижения размера частиц у фазы...

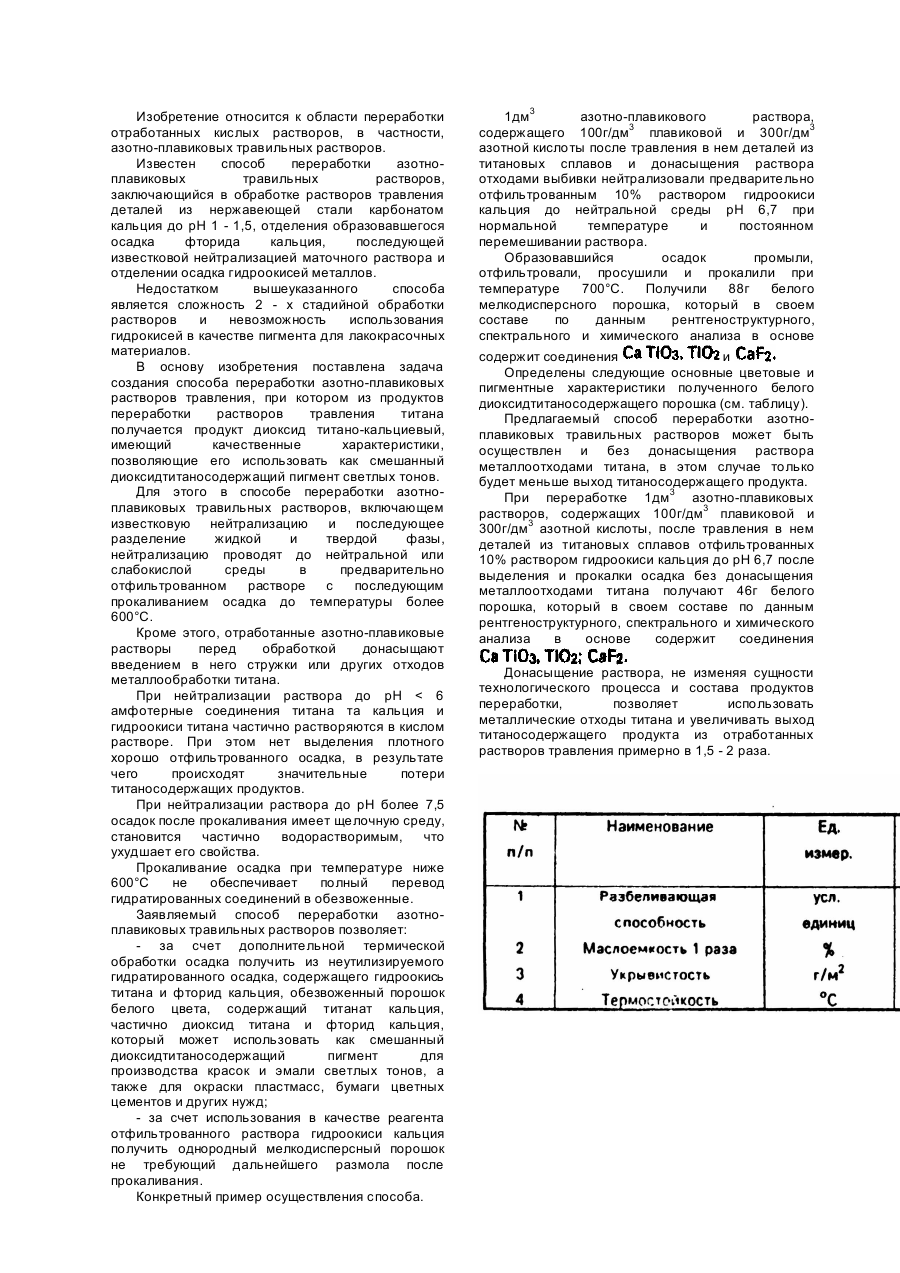

Номер патенту: 15138

Опубліковано: 30.06.1997

Автори: Звенігородська Софія Нухімовна, Пономаренко Євген Павлович, Манін Василь Григорович, Суслова Валентина Олександрівна, Богуслаєв Вячеслав Олександрович, Леховіцер Віктор Олександрович, Биков Ігор Дмитрович

МПК: C01F 11/00, C01G 23/00, C09C 1/36 ...

Мітки: азотно-плавикових, спосіб, розчинів, переробки, травильних

Формула / Реферат:

1. Способ переработки азотно-плавиковых травильных растворов, включающий их известко­вую нейтрализацию и последующее выделение осадка, отличающийся тем, что растворы травле­ния титана, нейтрализуют до нейтральной или слабокислой среды с последующим прокаливанием осадка при температуре более 600°С.2. Способ по п. 1, отличающийся тем, что нейт­рализацию азотно-плавикового раствора ведут отфильтрованным раствором гидроокиси...

Номер патенту: 13203

Опубліковано: 28.02.1997

Автори: Владіміров Сергій Альбертович, Биков Ігор Дмитрович, Балакірєв Павло Аркадійович

МПК: G01N 29/04

Мітки: ультразвукового, контролю, виробів, спосіб

Формула / Реферат:

Способ ультразвукового контроля изделий, заключающийся в том, что в изделие излучают импульсы ультразвуковых колебаний, принимают эхо-сигналы, отраженные от структуры материала изделия и его дефекта, по величине амплитуды эхо-сигналов от структуры судят о качестве акустического контакта, по величине амплитуды эхо-сигналов от дефекта судят о качестве изделия, отличающийся тем, что начало приема эхо-сигналов от структуры материала изделия...
