Відцентровий тепломасообмінний апарат

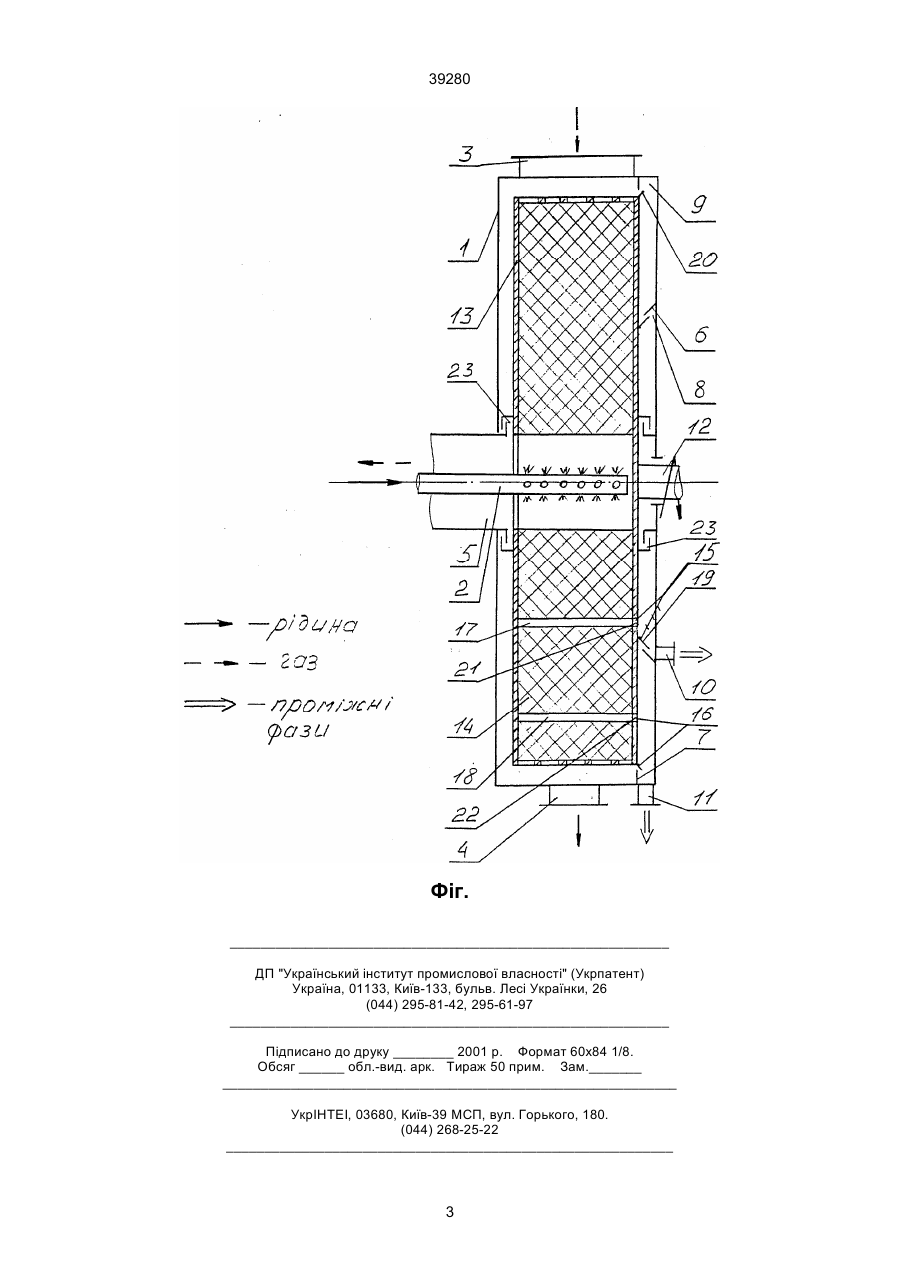

Відцентровий тепломасообмінний апарат, який містить циліндричний корпус з патрубками для вводу і виводу газу і рідини, розташований в корпусі обертовий вал з укріпленим на ньому перфорованим ротором, всередині якого встановлено контактний пристрій, який відрізняється тим, що циліндричний корпус розподілено кільцевими пе 39280 відмінні, дозволяє виводити компоненти, які накопичуються в певних шарах контактного пристрою в процесі ректифікації багатокомпонентних сумішей, що дозволяє покращувати селективність розділення сумішей. Це пояснюється наступним. Рідина, протікаючи через контактний пристрій, в місці де вона має необхідні концентрації компонентів, попадає в жолоби для збору і бокового виводу фаз і виводиться з контактного пристрою через отвори в бокових стінках ротора. Кількість та площа жолобів залежить від необхідної кількості рідини, яка виводиться. По переливних пристроях рідина попадає в секції для виводу рідкої фази. Секціонування апарата необхідно для роздільного виводу рідких фаз різних складів. На фігурі показаний поздовжній розріз відцентрового тепломасообмінного апарата. Відцентровий тепломасообмінний апарат має циліндричний корпус 1 з патрубками 2, 3 для подачі в апарат рідкої та газової фаз відповідно. Патрубки 4, 5 служать для виводу з апарата рідкої і газової фаз відповідно. Циліндричний корпус 1 розподілено кільцевими перегородками 6, 7 на секції 8, 9. Секції 8, 9 мають патрубки 10, 11 для виводу рідкої фази кожної секції з апарата. В циліндричному корпусі 1 розміщено вал 12, на якому укріплено перфорований ротор 13, всередині якого встановлено контактний пристрій 14. Контактний пристрій 14 зі сторони бокової стінки перфорованого ротора 13 має пристосування 15, 16 для виводу рідкої фази з проміжних слоїв контактного пристрою 14. Пристосування 15, 16 мають жолоби 17, 18 для збору рідкої фази. Жолоби 17, 18 встановлено всередині контактного пристрою 14. Пристосування 15, 16 мають також переливні пристрої 19, 20, які розміщено на зовнішній боковій стороні перфорованого ротора 13 нижче за рівень жолобів 17, 18. В місцях кріплення одного в кінців жолобів 17, 18 до внутрішньої бокової стінки перфорованого ротора 13 виконано отвори 21, 22 для переливу рідкої фази з відповідних жолобів 17, 18 в відповідні переливні пристрої 19, 20. Ущільнення 23 служать для уникнення проскоку газу між ротором 13 і корпусом 1. Відцентровий тепломасообмінний апарат працює таким чином. Рідина до робочого об'єму апарату, всередину циліндричного корпуса 1 подається по патрубку 2 і попадає на внутрішню поверхню контактного пристрою 14, який розміщений всередині перфорованого ротора 13, закріпленого на валу 12, що обертається. Обертовий рух передається рідині за рахунок сил тертя. Під дією відцентрової сили рідина проходить через контактний пристрій 14 до периферії. Черев патрубок 3 всередину перфорованого ротора 13 подається газова фаза, яка рухається через контактний пристрій 14 протитоком рідині. Рідка фаза накопичується в жолобах 17, 18, що знаходяться всередині контактного пристрою 14. Проміжна фаза відводиться з контактного пристрою 14 через отвори 21, 22 в переливні пристрої 19, 20 і, попадаючи в секції 8, 9, відділені кільцевими перегородками 6, 7, виводиться з апарата через патрубки 10, 11. Проконтактувавши, рідка фаза виводиться з апарата через патрубок 4, а газова - через патрубок 5. Проскоку газової фази між ротором 13 і корпусом 1 перешкоджає ущільнення 23. Використання запропонованого апарата дозволяє виводити рідкі фази з будь яких шарів контактного пристрою, що значно покращує селективність розділення багатокомпонентних сумішей при їх ректифікації. 2 39280 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
