Пристрій для кондуктометричного дослідження еритроцитів

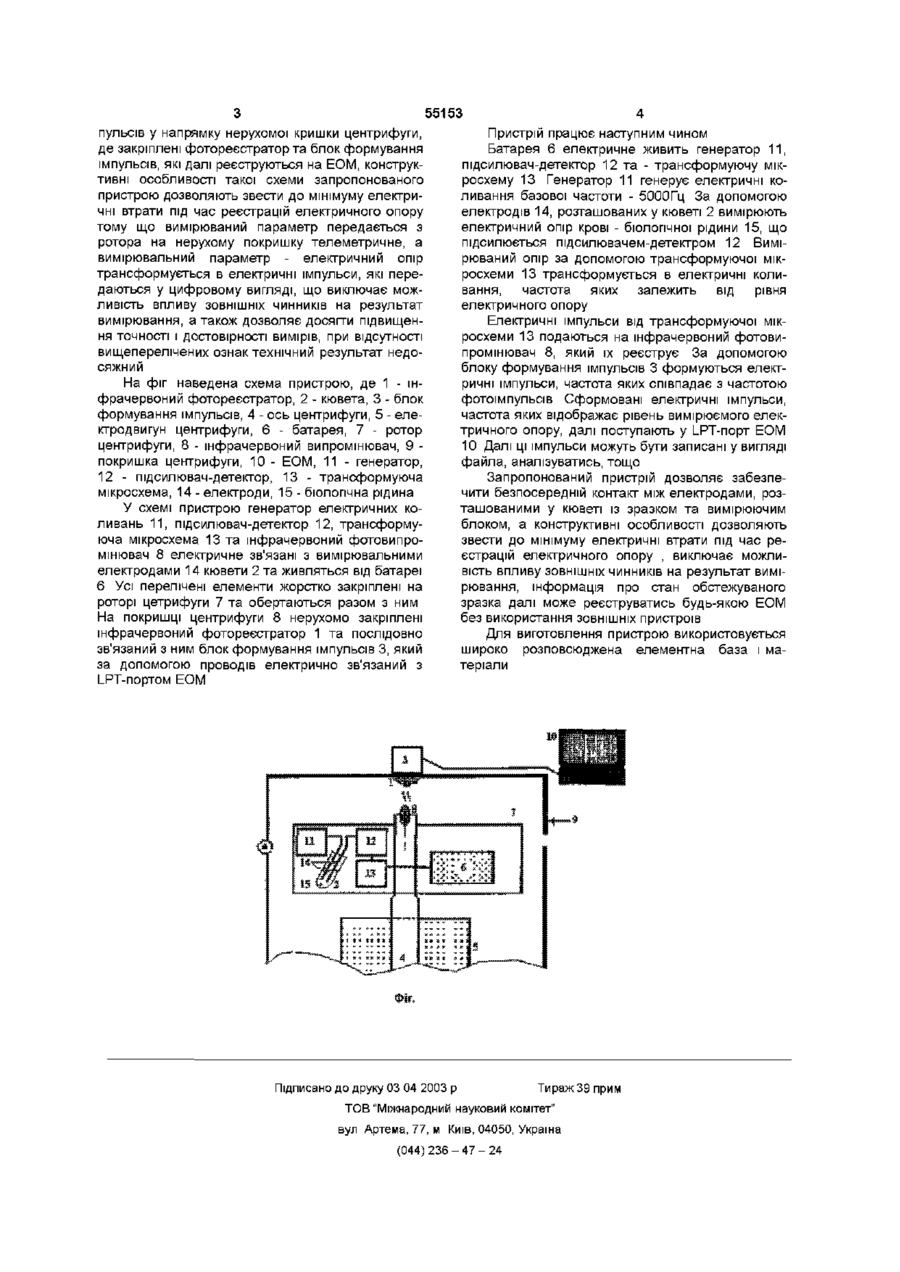

Пристрій для кондуктометричного дослідження еритроцитів, який включає центрифу гу з розташованою на роторі кюветою з біологічною рідиною, в яку вмонтовані вимірювальні електроди, який відрізняється тим, що додатково введені послідовно з'єднані генератор електричних коливань, підсилювач-детектор, трансформуюча мікросхема та інфрачервоний фотовипромінювач, які живляться від батареї та жорстко закріплені на роторі центрифуги, а фотореєстратор та блок формування імпульсів закріплені на покришці центрифуги та електрично підключені до LPT-порту ЕОМ Описуваний можливий винахід відноситься до області медичної техніки, зокрема до пристроїв для дослідження електричного опору біологічних рідин і може бути застосований для реєстрації електричного опору крові та еритроцитарної маси Як прототип обрано пристрій для кондуктометричного дослідження еритроцитів [Русяєв В Ф Н А Корсун "Пристрій для зняття сигналу з кондуктометричного датчика у центрифузі, що обертається" Посвідчення на рац проп, №899, видане Полтавським медичним стоматологічним інститутом 07 12 82р ], який включає центрифугу з розташованими на роторі кюветами з вмонтованими електродами, які реєструють електричний опір еритромаси, що далі через вугільні щітки, які контактують з ротором, передається на реєструючий пристрій самописець Ознаками, збіжними із суттєвими ознаками заявляемого пристрою, є наявність центрифуги з розташованою на роторі кюветою, в яку вмонтовані вимірювальні електроди Причинами, що перешкоджають досягнення очікуваного технічного результату (підвищення точності виміру), є наявність між поверхнями металевої осі центрифуги та вугільними щітками безпосереднього електричного контакту, що під час руху металевої осі призводить до генерації електричних іскор, які, в свою чергу, є електричними втратами у процесі виміру електроопору біологічної рідини у кюветі В основу винаходу поставлена задача вдосконалення пристрою - прототипу шляхом заміни вугільних щіток, що контактують з валом двигуна центрифуги та забезпечують контактний тип вимірювання електричного опору, фотопарою, яка забезпечує безконтактний або телеметричний засіб вимірювання, за рахунок чого виключається генерація електричних завад у вигляді іскор, що дозволяє здобути очікуваний технічний результат Поставлена задача вирішується тим, що в пристрій для кондуктометричного дослідження еритроцитів, що включає центрифугу з розташованою на роторі кюветою з біологічною рідиною, в яку вмонтовані вимірювальні електроди, згідно з винаходом, додатково введені послідовно з'єднані генератор електричних коливань, підсилювачдетектор, трансформуюча мікросхема та інфрачервоний фотовипромінювач, які живляться від батареї та жорстко закріплені на роторі центрифуги, а фото реєстратор та блок формування імпульсів закріплені на покришці центрифуги та електрично підключені до LPT-порту ЕОМ Між сукупністю суттєвих ознак заявляемого винаходу та очікуваним технічним результатом проявляється слідуючий причинно-наслідковий зв'язок вимірювання електричного опору здійснюється в межах ротору центрифуги, коли ротор рухається разом із зразком, при цьому електричний опір трансформується в електричні імпульси, які випромінюються у вигляді інфрачервоних фотоїм со ю ю ю 55153 пульсів у напрямку нерухомої кришки центрифуги, де закріплені фото реєстратор та блок формування імпульсів, які далі реєструються на ЕОМ, конструктивні особливості такої схеми запропонованого пристрою дозволяють звести до мінімуму електричні втрати під час реєстрацій електричного опору тому що вимірюваний параметр передається з ротора на нерухому покришку телеметричне, а вимірювальний параметр - електричний опір трансформується в електричні імпульси, які передаються у цифровому вигляді, що виключає можливість впливу ЗОВНІШНІХ чинників на результат вимірювання, а також дозволяє досягти підвищення точності і достовірності вимірів, при відсутності вищеперелічених ознак технічний результат недосяжний На фіг наведена схема пристрою, де 1 - інфрачервоний фото реєстратор, 2 - кювета, 3 - блок формування імпульсів, 4 - ось центрифуги, 5 - електродвигун центрифуги, 6 - батарея, 7 - ротор центрифуги, 8 - інфрачервоний випромінювач, 9 покришка центрифуги, 10 - ЕОМ, 11 - генератор, 12 - підсилювач-детектор, 13 - трансформуюча мікросхема, 14 - електроди, 15 - біологічна рідина У схемі пристрою генератор електричних коливань 11, підсилювач-детектор 12, трансформуюча мікросхема 13 та інфрачервоний фотовипромінювач 8 електричне зв'язані з вимірювальними електродами 14 кювети 2 та живляться від батареї 6 Усі перелічені елементи жорстко закріплені на роторі цетрифуги 7 та обертаються разом з ним На покришці центрифуги 8 нерухомо закріплені інфрачервоний фото реєстратор 1 та послідовно зв'язаний з ним блок формування імпульсів 3, який за допомогою проводів електрично зв'язаний з LPT-портом ЕОМ Пристрій працює наступним чином Батарея 6 електричне живить генератор 11, підсилювач-детектор 12 та - трансформуючу мікросхему 13 Генератор 11 генерує електричні коливання базової частоти - 5000Гц За допомогою електродів 14, розташованих у кюветі 2 вимірюють електричний опір крові - біологічної рідини 15, що підсилюється підсилювачем-детектром 12 Вимірюваний опір за допомогою трансформуючої мікросхеми 13 трансформується в електричні коливання, частота яких залежить від рівня електричного опору Електричні імпульси від трансформуючої мікросхеми 13 подаються на інфрачервоний фотовипромінювач 8, який їх реєструє За допомогою блоку формування імпульсів 3 формуються електричні імпульси, частота яких співпадає з частотою фотоімпульсів Сформовані електричні імпульси, частота яких відображає рівень вимірюємого електричного опору, далі поступають у LPT-порт ЕОМ 10 Далі ці імпульси можуть бути записані у вигляді файла, аналізуватись, тощо Запропонований пристрій дозволяє забезпечити безпосередній контакт між електродами, розташованими у кюветі із зразком та вимірюючим блоком, а конструктивні особливості дозволяють звести до мінімуму електричні втрати під час реєстрацій електричного опору , виключає можливість впливу ЗОВНІШНІХ чинників на результат вимірювання, інформація про стан обстежуваного зразка далі може реєструватись будь-якою ЕОМ без використання ЗОВНІШНІХ пристроїв Для виготовлення пристрою використовується широко розповсюджена елементна база і матеріали Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
