Пристрій для дослідження електричних властивостей біологічних тканин

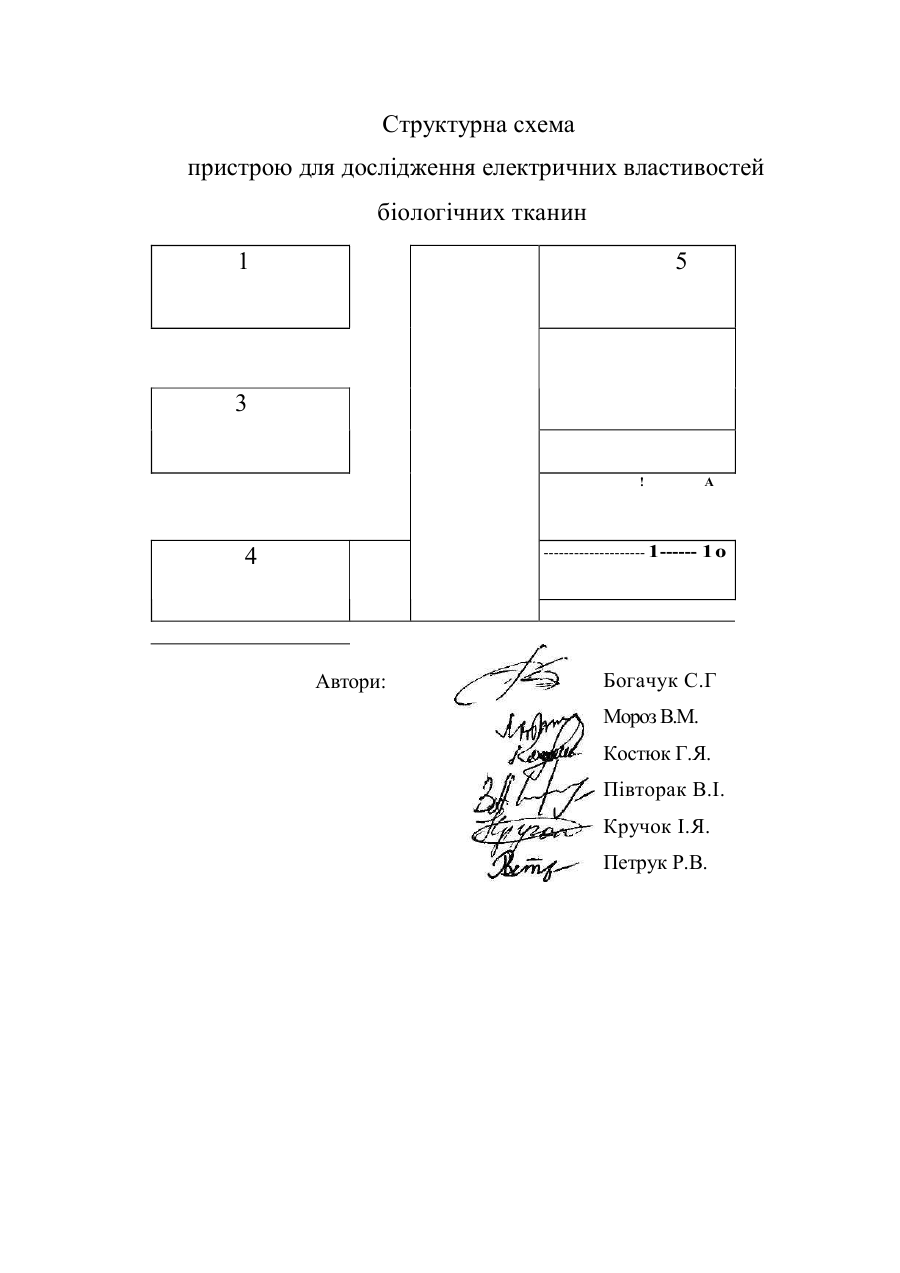

M ПКА61В 5/04, А 61В 5/05 Пристрій для дослідження електричних властивостей біологічних тканин. Винахід відноситься до медицини, а саме до діагностичних пристроїв і може використовуватись для визначення стану життєдіяльності біологічних тканин та органів. Відомі пристрої для дослідження електричних властивостей біологічних тканин та органів не можуть використовуватись для дослідження дії постійного струму та змінного струму низької частоти, або їх використання значно обмежене в зв'язку з поляризацією тканин та виникненням протилежної ЕРС (Березовский В.А. Колотилов Н.Н. Биофизические характеристики тканей человека, К. Наукова думка 1990 с.7-11). Електрофізіологічні методи дослідження часто потребують стимуляції тканин змінним струмом низької частоти, для чого використовують прилади, до складу яких входять: джерело живлення, стимулятор (генератор), реєструючий пристрій, комутатор та електроди. Але відомі прилади потребують окремого розташування стимулюючих та реєструючих електродів, а також систем електричної компенсації артефакту подразнення, що робить його використання дуже 2 складним (Волошин М.Я. Электрофизиологические исследования го/ ловного мозга в эксперименте. Киев, Наукова думка, 1987, с.44-47, 146157). Запропонований пристрій відрізняється тим, що джерело постійного струму та реєструючий пристрій з'єднані з активним електродом через комутатор, генератор ввімкнено в ланцюг керування комутатора, а комутатор має додаткову електричну ємність, яку перемикає з джерела постійного струму на вхід реєструючого пристрою в момент з'єднання останнього з активним електродом. Пристрій виконано наступним чином. Генератор 1, керований по частоті та скважності, ввімкнено в ланцюг керування комутатора 2. Джерело живлення 3 і реєструючий пристрій 4, наприклад осцилограф, через комутатор 2 з'єднані з активним електродом 5. Комутатор 2 має додаткову електричну ємність 6. Див. Фіг. Пристрій працює наступним чином. Генератором 1 з заданою частотою та скважністю генеруються прямокутні імпульси, які поступають в ланцюг керування комутатором 2. Внаслідок активний електрод 5, розташований на біологічній тканині, почергово з'єднується з джерелом живлення 3 або з реєструючим пристроєм 4 з частотою та періодами відповідно заданих генератором. Таким чином, на тканину через електрод 5 діють імпульсом електричного струму, а після комутації реєструючим пристроєм 4 фіксують напругу, що виникла в тканині. В момент з'єднання активного електроду 5 з реєструючим пристроєм 4 комутатор 2 перемикає додаткову ємність 6 з джерела постійного струму 3 на вхід реєстру з ючого пристрою 4, чим усувається артефакт подразнення, що виник внаслідок проходження імпульсу електричного струму. Запропонований пристрій для дослідження електричних властивостей біологічних тканин досить простий, не потребує стаціонарних умов експлуатації, що дає можливість використовувати його як в експериментальних дослідженнях, так і з діагностичною метою в клінічних умовах, наприклад, під час оперативних втручань. Структурна схема пристрою для дослідження електричних властивостей біологічних тканин 1 5 3 ! 4 A -------------------- 1------ 1 о Автори: Богачук С.Г Мороз В.М. Костюк Г.Я. Півторак В.І. Кручок І.Я. Петрук Р.В.
