Пристрій для паяння складених п’єзокерамічних перетворювачів

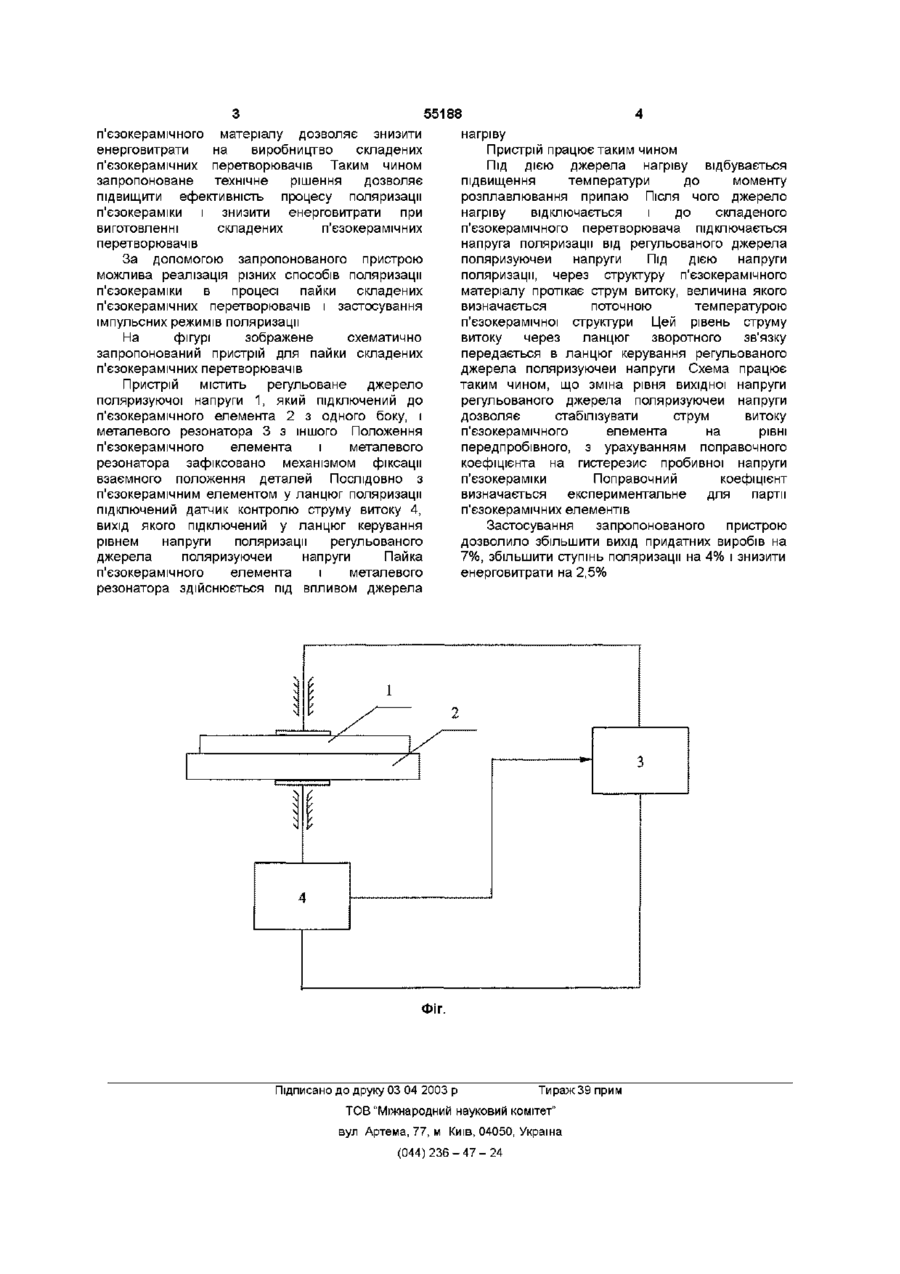

Пристрій для складених паяння п єзокерамічних перетворювачів, який містить джерело нагріву, механізм фіксації взаємного положення деталей, джерело поляризуючої напруги, блок керування режимами паяння, який відрізняється тим, що в нього введено регульоване джерело поляризуючої напруги і датчик контролю струму витоку, підключений до джерела поляризуючої напруги Винахід відноситься до області електронної техніки, а точніше, до області технології виготовлення п'єзокерамічних перетворювачів Відомий пристрій для пайки складених п'єзокерамічних перетворювачів, що містить джерело нагріву, механізм фіксації взаємного положення деталей, джерело поляризуючої напруги, блок керування режимами пайки, дільник напруги, що складається з двох послідовно з'єднаних резисторів з підключенням до джерела поляризуючої напруги / Патент України №233 80А Паеранд Ю Е , Ґонтовий С В , Пристрій для паяння складених п'єзокерамічних перетворювачів Опубл Бюл "Промислова властність" - №4, 1998р / Запропоноване підключення п'єзокерамічного елемента паралельно одному з резисторів дільника забезпечує зниження значення напруги поляризації при нагріванні внаслідок зменшення активного опору п'єзокерамічного елемента і збільшення спадання напруги на резисторі дільника Однак наявність гистерезису величини пробивної напруги в процесі нагрівання й охолодження п'єзокерамічного матеріалу не дозволяють в наведеному вище пристрої забезпечити максимальну ефективність поляризації п'єзокераміки, тому що для однієї і тієї ж температури при нагріванні п'єзокерамічного матеріалу величина пробивної напруги має більш високе значення, ніж при охолодженні До того ж, додання напруги поляризації в процесі нагрівання п'єзокерамічного матеріалу не є доцільним, тому що нагрів здійснюється до температури вище температури Кюрі при якій відбувається руйнування сегнетоелектричної фази Технічною задачею винаходу є удосконалення пристрою для паяння складених п'єзокерамічних перетворювачів, в якому уведене регульоване джерело поляризуючої напруги і датчик контролю струму витоку, підключений до джерела поляризуючей напруги, що дозволяє збільшити ступень поляризації складених п'єзокерамічних перетворювачів, вихід придатних виробів і знизити енерговитрати на їх виробництво Поставлена задача досягається тим, що в пристрої для пайки складених п'єзокерамічних перетворювачів, що містить джерело нагріву, механізм фіксації взаємного положення деталей, джерело поляризуючої напруги, блок керування режимами пайки, згідно з винаходом, в нього введено регульоване джерело поляризуючої напруги і датчик контролю струму витоку, підключений до джерела поляризуючей напруги Уведення регульованого зворотного зв'язку по струму витоку складеного п'єзокерамічного перетворювача дозволяє контролювати стан п'єзокерамічного елемента і увести поправку на величину напруги поляризації, що враховує гистерезис величини пробивної напруги на етапах нагрівання й охолодження Застосування регульованого джерела поляризуючей напруги з керуванням через ланцюг зворотного зв'язку по струму витоку п'єзокерамічного матеріалу дозволяє встановлювати величину цього струму на рівні передпробівного в процесі всього процесу поляризації Включення регульованого джерела поляризуючей напруги в процесі остигання 00 00 ю ю 55188 п єзокерамічного матеріалу дозволяє знизити енерговитрати на виробництво складених п'єзокерамічних перетворювачів Таким чином запропоноване технічне рішення дозволяє підвищити ефективність процесу поляризації п'єзокераміки і знизити енерговитрати при виготовленні складених п'єзокерамічних перетворювачів За допомогою запропонованого пристрою можлива реалізація різних способів поляризації п'єзокераміки в процесі пайки складених п'єзокерамічних перетворювачів і застосування імпульсних режимів поляризації На фігурі зображене схематично запропонований пристрій для пайки складених п'єзокерамічних перетворювачів Пристрій містить регульоване джерело поляризуючої напруги 1, який підключений до п'єзокерамічного елемента 2 з одного боку, і металевого резонатора 3 з іншого Положення п'єзокерамічного елемента і металевого резонатора зафіксовано механізмом фіксації взаємного положення деталей Послідовно з п'єзокерамічним елементом у ланцюг поляризації підключений датчик контролю струму витоку 4, вихід якого підключений у ланцюг керування рівнем напруги поляризації регульованого джерела поляризуючеи напруги Пайка п'єзокерамічного елемента і металевого резонатора здійснюється під впливом джерела нагріву Пристрій працює таким чином Під ДІЄЮ джерела нагріву відбувається підвищення температури до моменту розплавлювання припаю Після чого джерело нагріву відключається і до складеного п'єзокерамічного перетворювача підключається напруга поляризації від регульованого джерела поляризуючеи напруги Під дією напруги поляризації, через структуру п'єзокерамічного матеріалу протікає струм витоку, величина якого визначається поточною температурою п'єзокерамічної структури Цей рівень струму витоку через ланцюг зворотного зв'язку передається в ланцюг керування регульованого джерела поляризуючеи напруги Схема працює таким чином, що зміна рівня вихідної напруги регульованого джерела поляризуючеи напруги дозволяє стабілізувати струм витоку п'єзокерамічного елемента на рівні передпробівного, з урахуванням поправочного коефіцієнта на гистерезис пробивної напруги п'єзокераміки Поправочний коефіцієнт визначається експериментальне для партії п'єзокерамічних елементів Застосування запропонованого пристрою дозволило збільшити вихід придатних виробів на 7%, збільшити ступінь поляризації на 4% і знизити енерговитрати на 2,5% Фіг. Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
