Перетворювач постійної напруги
Номер патенту: 55281
Опубліковано: 10.12.2010
Формула / Реферат
Перетворювач постійної напруги, що містить трансформатор, первинна обмотка якого підключена до мережі через керовані напівпровідникові ключі, з'єднані за мостовою схемою, а до вторинної обмотки підключене навантаження через напівпровідниковий випрямляч та згладжуючий індуктивно-ємнісний фільтр, між фільтром та навантаженням ввімкнено паралельну демпфіруючу ланку, який відрізняється тим, що перетворювач постійної напруги складається з трифазного трансформатора, первинні обмотки якого підключені до мережі постійного струму через керовані напівпровідникові ключі (трифазний мостовий інвертор), а до вторинних обмоток підключені три однофазних некерованих мостових випрямлячі з індуктивно-ємнісними фільтрами.
Текст

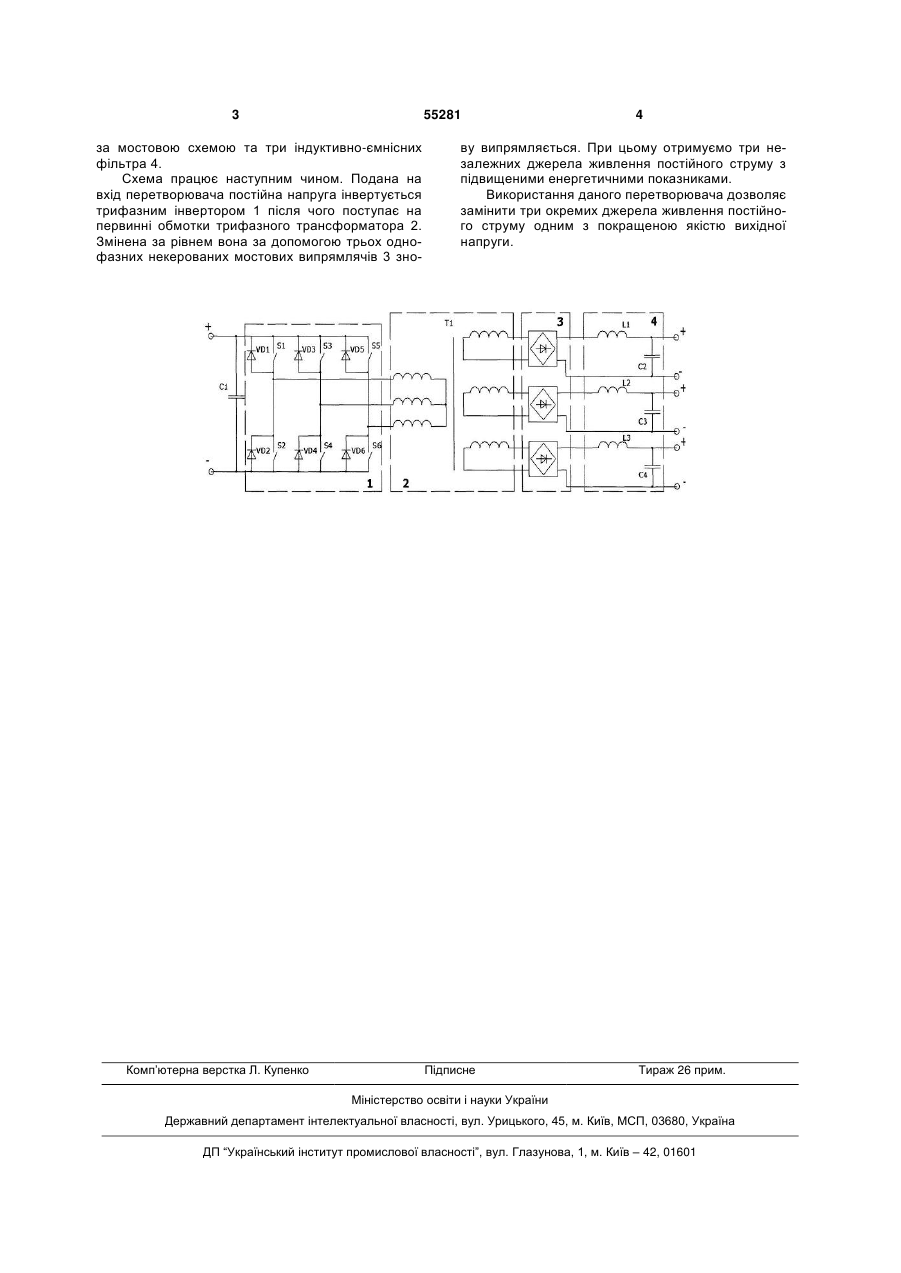

Перетворювач постійної напруги, що містить трансформатор, первинна обмотка якого підключена до мережі через керовані напівпровідникові ключі, з'єднані за мостовою схемою, а до вторин 3 55281 за мостовою схемою та три індуктивно-ємнісних фільтра 4. Схема працює наступним чином. Подана на вхід перетворювача постійна напруга інвертується трифазним інвертором 1 після чого поступає на первинні обмотки трифазного трансформатора 2. Змінена за рівнем вона за допомогою трьох однофазних некерованих мостових випрямлячів 3 зно Комп’ютерна верстка Л. Купенко 4 ву випрямляється. При цьому отримуємо три незалежних джерела живлення постійного струму з підвищеними енергетичними показниками. Використання даного перетворювача дозволяє замінити три окремих джерела живлення постійного струму одним з покращеною якістю вихідної напруги. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDc-to-dc converter
Автори англійськоюMukha Andrii Mykolaiovych, Bondarenko Yurii Serhiiovych
Назва патенту російськоюПреобразователь постоянного напряжения
Автори російськоюMyxa Андрей Николаевич, Бондаренко Юрий Сергеевич
МПК / Мітки
МПК: H02M 3/24
Мітки: напруги, постійної, перетворювач
