H02M 3/24 — за допомогою статичних перетворювачів

Номер патенту: 115704

Опубліковано: 11.12.2017

Автори: Гураль Григорій Олексійович, Гураль Любомир Григорович

МПК: H02K 47/12, H02M 3/335, H02M 3/24 ...

Мітки: напруги, постійну, постійної, перетворювач

Формула / Реферат:

1. Перетворювач постійної напруги в постійну, що містить струмовий контролер який містить генератор, підсилювач сигналу помилки по напрузі, вихід якого під'єднаний через вузол порівняння до інверсного входу компаратора зворотного зв'язку по струму, вихід компаратора зворотного зв'язку по струму під'єднаний до схеми широтно-імпульсного модулятора, вихід якого через підсилювач контролера з'єднаний з силовим ключем/ключами перетворювача, вхід...

Номер патенту: 95540

Опубліковано: 25.12.2014

Автор: Балійчук Олексій Юрійович

МПК: G05F 1/00, H02M 3/24

Мітки: забезпечення, симетрії, допоміжних, живлення, електропоїздів, змінного, пристрій, машин, струму

Формула / Реферат:

Пристрій для забезпечення симетрії живлення допоміжних машин електропоїздів змінного струму, що містить батареї конденсаторів, які з'єднані за схемою "трикутник" і під'єднуються паралельно до навантаження, який відрізняється тим, що три фазові батареї конденсаторів, які утворено із паралельно з'єднаних через блок безконтактних ключів конденсаторів певної ємності, включаються між сусідніми фазами живлячої мережі паралельно до...

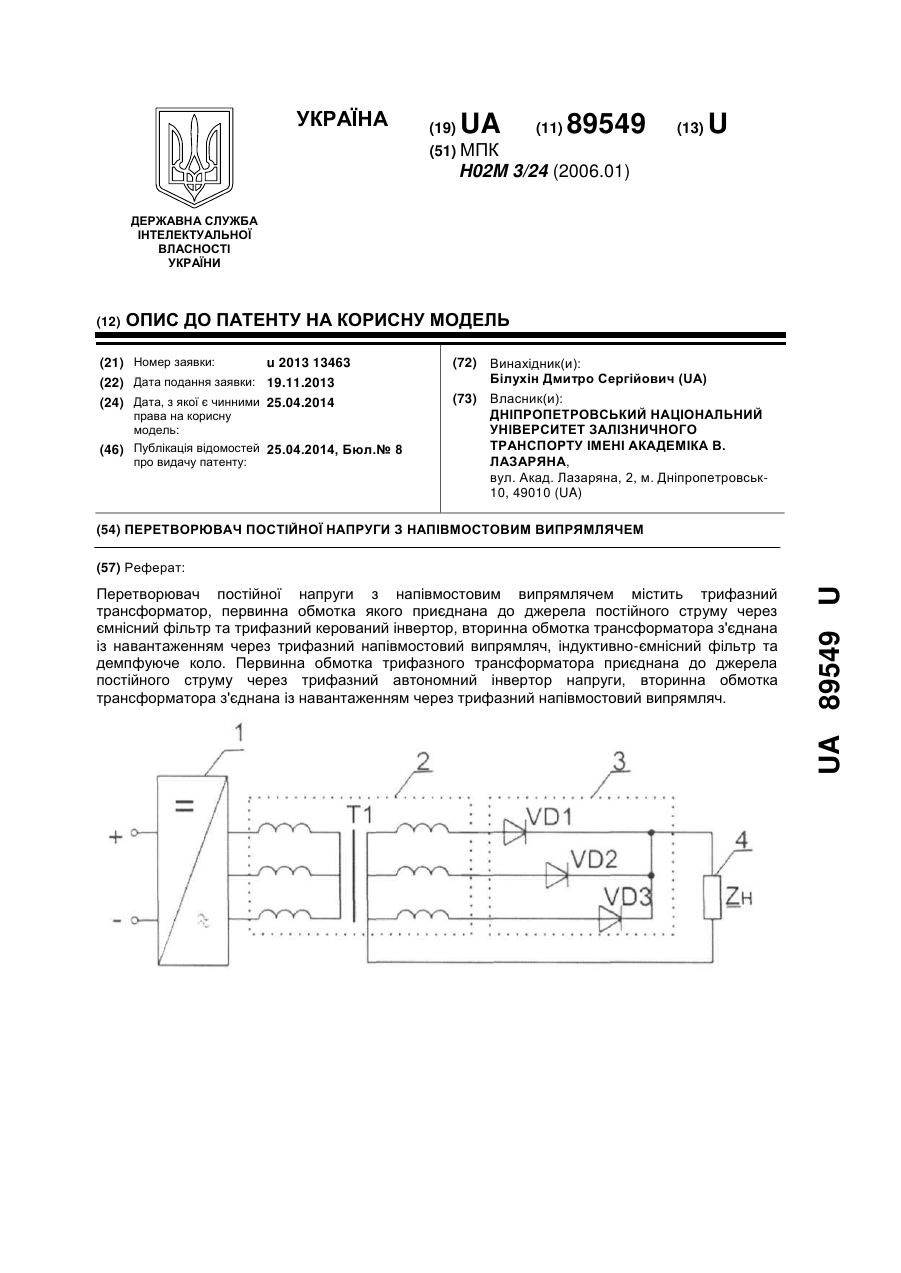

Номер патенту: 89549

Опубліковано: 25.04.2014

Автор: Білухін Дмитро Сергійович

МПК: H02M 3/24

Мітки: випрямлячем, напівмостовим, перетворювач, напруги, постійної

Формула / Реферат:

Перетворювач постійної напруги з напівмостовим випрямлячем, який містить трифазний трансформатор, первинна обмотка якого приєднана до джерела постійного струму через ємнісний фільтр та трифазний керований інвертор, вторинна обмотка трансформатора з'єднана із навантаженням через трифазний напівмостовий випрямляч, індуктивно-ємнісний фільтр та демпфуюче коло, який відрізняється тим, що первинна обмотка трифазного трансформатора приєднана до...

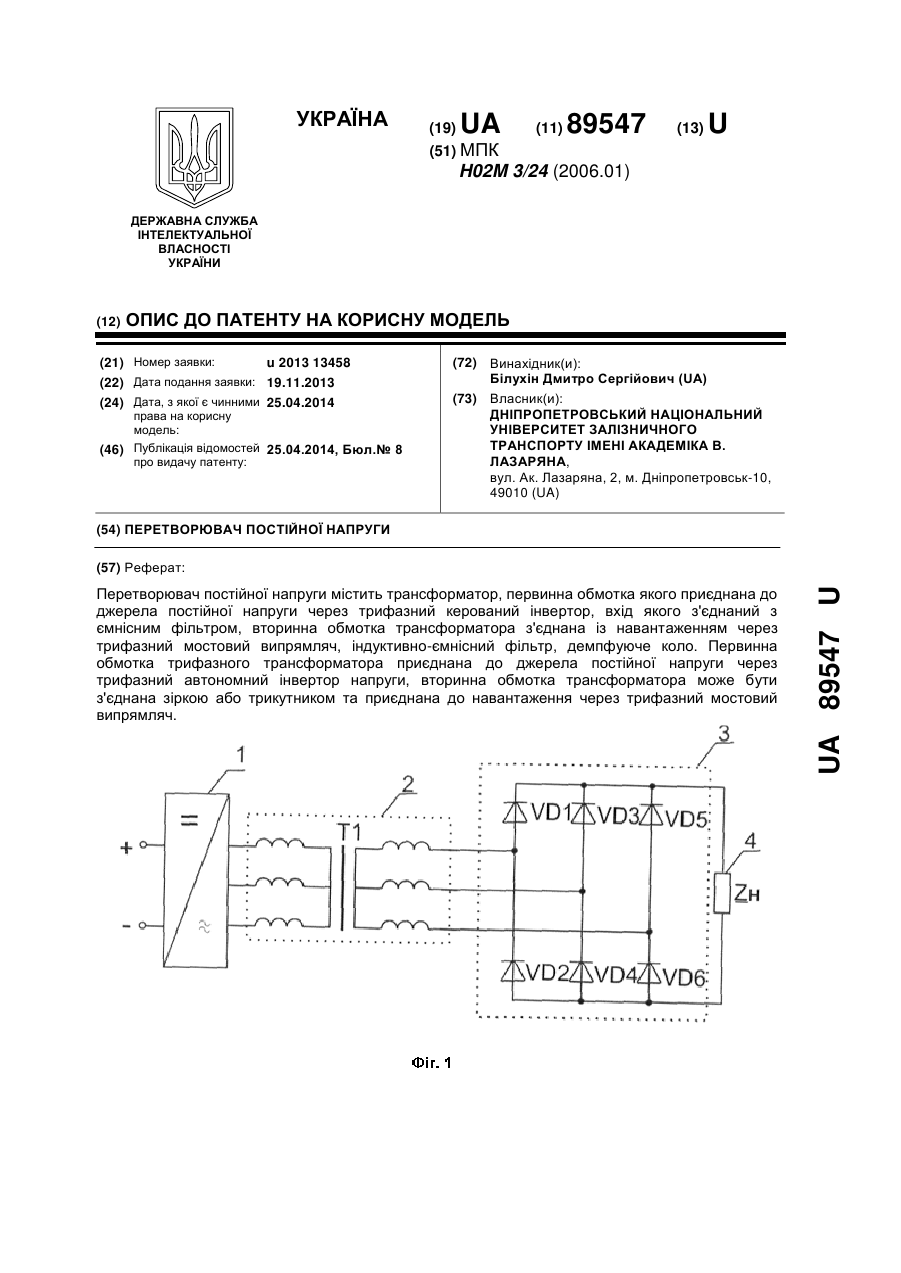

Номер патенту: 89547

Опубліковано: 25.04.2014

Автор: Білухін Дмитро Сергійович

МПК: H02M 3/24

Мітки: перетворювач, напруги, постійної

Формула / Реферат:

Перетворювач постійної напруги, який містить трансформатор, первинна обмотка якого приєднана до джерела постійної напруги через трифазний керований інвертор, вхід якого з'єднаний з ємнісним фільтром, вторинна обмотка трансформатора з'єднана із навантаженням через трифазний мостовий випрямляч, індуктивно-ємністний фільтр та демпфуюче коло, який відрізняється тим, що первинна обмотка трифазного трансформатора приєднана до джерела постійної...

Номер патенту: 61219

Опубліковано: 11.07.2011

Автори: Ткач Павло Юрійович, Лущевський Олег Вікторович, Соловйов Володимир Миколайович

МПК: H02M 3/24

Мітки: джерело, живлення, безперебійного

Формула / Реферат:

1. Джерело безперебійного живлення, що містить акумуляторну батарею, джерело зарядного струму, вимірювальний трансформатор мережевої напруги, мостовий інвертор, контролер, фільтруюче коло, широтно-імпульсний модулятор (ШІМ) синусоїдального сигналу, низькочастотний силовий трансформатор, вимірювальний трансформатор резервної напруги, комутатор вихідної напруги, яке відрізняється тим, що в ньому відбувається цифрова стабілізація вихідної...

Номер патенту: 56612

Опубліковано: 25.01.2011

Автори: Балійчук Олексій Юрійович, Муха Андрій Миколайович

МПК: H02M 3/24

Мітки: напруги, перетворювач, напівмостовим, випрямлячем, постійної

Формула / Реферат:

Перетворювач постійної напруги з напівмостовим випрямлячем, який містить трансформатор, первинна обмотка якого під'єднана до джерела постійної напруги через керовані ключі, зібрані за мостовою схемою, а вторинна обмотка підключена через напівпровідниковий випрямляч, індуктивно-ємнісний фільтр та демпфіруюче коло, який відрізняється тим, що первинна обмотка трифазного трансформатора під'єднана до джерела постійного струму через ємнісний...

Номер патенту: 55283

Опубліковано: 10.12.2010

Автори: Бондаренко Юрій Сергійович, Муха Андрій Миколайович

МПК: H02M 3/24

Мітки: напруги, трифазним, перетворювач, випрямлячем, мостовим, постійної

Формула / Реферат:

Перетворювач постійної напруги з трифазним мостовим випрямлячем, що містить трансформатор, підключений до вхідної мережі постійного струму через керовані напівпровідникові ключі, з'єднані за мостовою схемою, а до вихідної - через напівпровідниковий випрямляч та згладжуючий індуктивно-ємнісний фільтр, між фільтром та навантаженням ввімкнено паралельну демпфіруючу ланку, який відрізняється тим, що перетворювач постійної напруги з трифазним...

Номер патенту: 55282

Опубліковано: 10.12.2010

Автори: Балійчук Олексій Юрійович, Муха Андрій Миколайович

МПК: H02M 3/24

Мітки: постійної, перетворювач, напруги

Формула / Реферат:

Перетворювач постійної напруги, що містить трансформатор, первинна обмотка якого під'єднана до джерела постійної напруги через керовані ключі, зібрані за мостовою схемою, а вторинна обмотка підключена через напівпровідниковий випрямляч, індуктивно-ємнісний фільтр та демпфіруюче коло, який відрізняється тим, що первинна обмотка трифазного трансформатора під'єднана до джерела постійного струму через трифазний керований інвертор, вхід якого...

Номер патенту: 55281

Опубліковано: 10.12.2010

Автори: Муха Андрій Миколайович, Бондаренко Юрій Сергійович

МПК: H02M 3/24

Мітки: напруги, постійної, перетворювач

Формула / Реферат:

Перетворювач постійної напруги, що містить трансформатор, первинна обмотка якого підключена до мережі через керовані напівпровідникові ключі, з'єднані за мостовою схемою, а до вторинної обмотки підключене навантаження через напівпровідниковий випрямляч та згладжуючий індуктивно-ємнісний фільтр, між фільтром та навантаженням ввімкнено паралельну демпфіруючу ланку, який відрізняється тим, що перетворювач постійної напруги складається з...

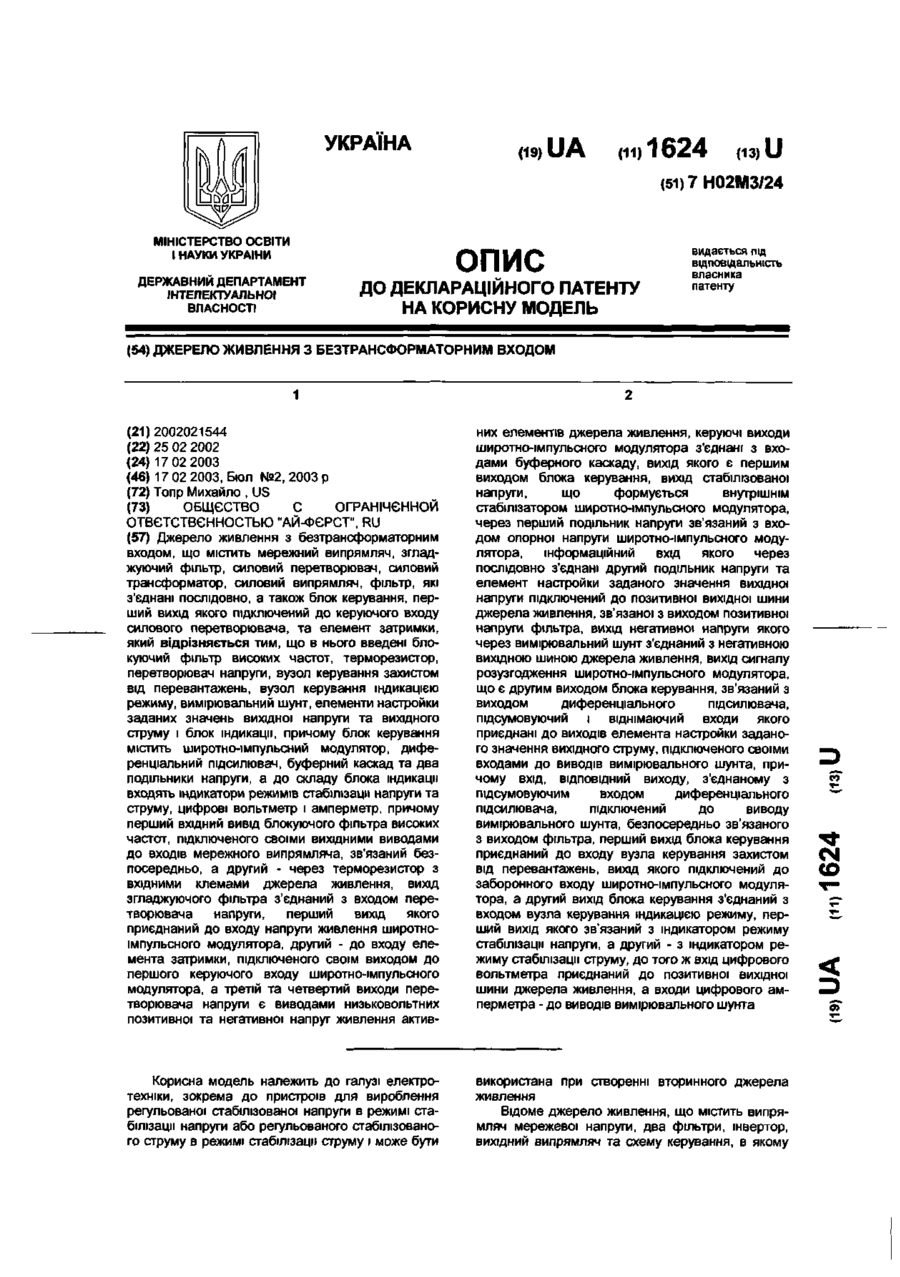

Номер патенту: 1624

Опубліковано: 17.02.2003

Автор: Топр Михайло

МПК: H02M 3/24

Мітки: живлення, безтрансформаторним, джерело, входом

Формула / Реферат:

Джерело живлення з безтрансформаторним входом, що містить мережний випрямляч, згладжуючий фільтр, силовий перетворювач, силовий трансформатор, силовий випрямляч, фільтр, які з'єднані послідовно, а також блок керування, перший вихід якого підключений до керуючого входу силового перетворювача, та елемент затримки, який відрізняється тим, що в нього введені блокуючий фільтр високих частот, терморезистор, перетворювач напруги, вузол керування...
