Механізм навіски штанги обприскувача
Номер патенту: 55280
Опубліковано: 10.12.2010
Автори: Сергєєва Ольга Василівна, Онищенко Борис Володимирович, Барановський Тарас Олександрович
Формула / Реферат
Механізм навіски штанги обприскувача, що містить раму обприскувача, до якої на двох маятниках закріплена штанга, причому відстань між нижніми шарнірами маятників більша, ніж між їх верхніми шарнірами, який відрізняється тим, що обладнаний двома амортизаторами, причому один кінець кожного амортизатора закріплений до нижнього шарніра маятника, а другий його кінець за допомогою шарніра закріплений до рами обприскувача.
Текст

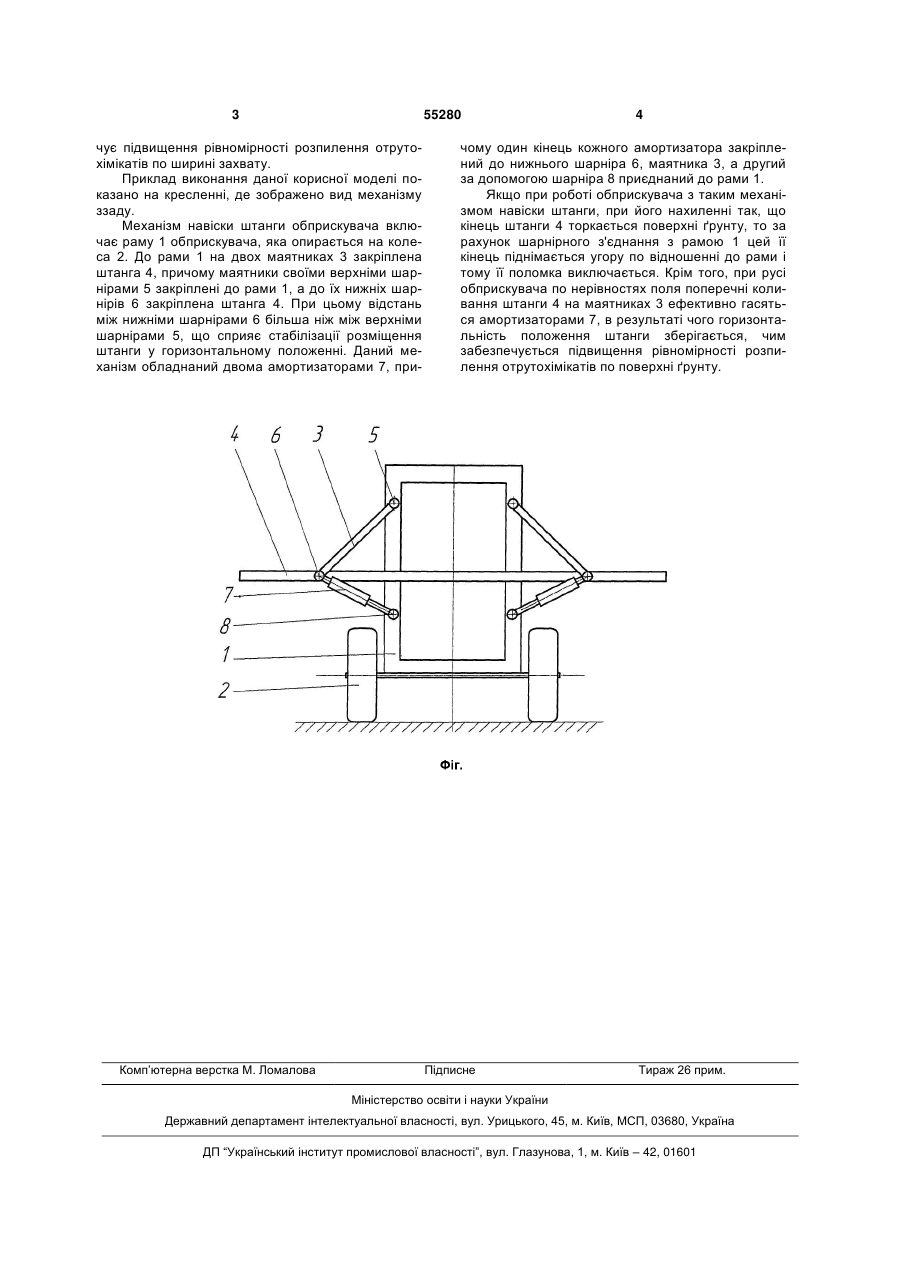

Механізм навіски штанги обприскувача, що містить раму обприскувача, до якої на двох маятниках закріплена штанга, причому відстань між нижніми шарнірами маятників більша, ніж між їх верхніми шарнірами, який відрізняється тим, що обладнаний двома амортизаторами, причому один кінець кожного амортизатора закріплений до нижнього шарніра маятника, а другий його кінець за допомогою шарніра закріплений до рами обприскувача. (19) (21) u201006613 (22) 31.05.2010 (24) 10.12.2010 (46) 10.12.2010, Бюл.№ 23, 2010 р. (72) СЕРГЄЄВА ОЛЬГА ВАСИЛІВНА, БАРАНОВСЬКИЙ ТАРАС ОЛЕКСАНДРОВИЧ, ОНИЩЕНКО БОРИС ВОЛОДИМИРОВИЧ (73) НАЦІОНАЛЬНИЙ НАУКОВИЙ ЦЕНТР "ІНСТИТУТ МЕХАНІЗАЦІЇ ТА ЕЛЕКТРИФІКАЦІЇ СІЛЬСЬКОГО ГОСПОДАРСТВА" НАЦІОНАЛЬНОЇ АКАДЕМІЇ АГРАРНИХ НАУК УКРАЇНИ 3 55280 чує підвищення рівномірності розпилення отрутохімікатів по ширині захвату. Приклад виконання даної корисної моделі показано на кресленні, де зображено вид механізму ззаду. Механізм навіски штанги обприскувача включає раму 1 обприскувача, яка опирається на колеса 2. До рами 1 на двох маятниках 3 закріплена штанга 4, причому маятники своїми верхніми шарнірами 5 закріплені до рами 1, а до їх нижніх шарнірів 6 закріплена штанга 4. При цьому відстань між нижніми шарнірами 6 більша ніж між верхніми шарнірами 5, що сприяє стабілізації розміщення штанги у горизонтальному положенні. Даний механізм обладнаний двома амортизаторами 7, при Комп’ютерна верстка М. Ломалова 4 чому один кінець кожного амортизатора закріплений до нижнього шарніра 6, маятника 3, а другий за допомогою шарніра 8 приєднаний до рами 1. Якщо при роботі обприскувача з таким механізмом навіски штанги, при його нахиленні так, що кінець штанги 4 торкається поверхні ґрунту, то за рахунок шарнірного з'єднання з рамою 1 цей її кінець піднімається угору по відношенні до рами і тому її поломка виключається. Крім того, при русі обприскувача по нерівностях поля поперечні коливання штанги 4 на маятниках 3 ефективно гасяться амортизаторами 7, в результаті чого горизонтальність положення штанги зберігається, чим забезпечується підвищення рівномірності розпилення отрутохімікатів по поверхні ґрунту. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMechanism of mounting spray boom
Автори англійськоюSerheeva Olha Vasylivna, Baranovskyi Taras Oleksandrovych, Onyschenko Borys Volodymyrovych
Назва патенту російськоюМеханизм навески штанги опрыскивателя
Автори російськоюСергеева Ольга Васильевна, Барановский Тарас Александрович, Онищенко Борис Владимирович
МПК / Мітки
МПК: A01M 7/00
Мітки: навіски, штанги, механізм, обприскувача
Код посилання
<a href="https://ua.patents.su/2-55280-mekhanizm-naviski-shtangi-obpriskuvacha.html" target="_blank" rel="follow" title="База патентів України">Механізм навіски штанги обприскувача</a>
Механізм навішення штанги обприскувача
Номер патенту: 49100
Опубліковано: 16.09.2002
Автор: Барановський Олександр Семенович
МПК: A01M 7/00
Мітки: механізм, штанги, обприскувача, навішення
Формула / Реферат:
Механізм навішення штанги обприскувача, в якому штанга обпирається на криволінійну випуклу поверхню, що жорстко зв'язана з вертикальною рамкою обприскувача і зафіксована за допомогою важеля від горизонтального переміщення, який відрізняється тим, що штанга з обох боків за допомогою канатів з пpyжинaми прикріплена до вертикальної рамки в вертикальній осьовій площині обприскувача поблизу найнижчої його точки таким чином, що відстань від лінії...
Підвіска штанги обприскувача
Номер патенту: 11664
Опубліковано: 16.01.2006
Автори: Вікович Ігор Андрійович, Дмитриченко Микола Федорович
МПК: A01M 7/00
Мітки: штанги, підвіска, обприскувача
Формула / Реферат:
Підвіска штанги обприскувача, яка складається з рами штанги, начіпної штанги, поперечини підвіски штанги, встановленої у рамі штанги з можливістю вертикального переміщення, гідроциліндра, прикріпленого до рами обприскувача і з'єднаного з поперечиною підвіски штанги, маятників, з'єднаних з начіпною штангою та поперечиною підвіски штанги, яка відрізняється тим, що додатково містить кривошипно-шатунно-кулісний механізм, у якому кривошипи...
Підвіска штанги обприскувача
Номер патенту: 11792
Опубліковано: 16.01.2006
Автори: Дівеєв Іван Богданович, Дівеєв Богдан Михайлович, Скороход Віталій Ігорович, Вікович Ігор Андрійович, Лаврівський Мар'ян Зіновійович
МПК: A01M 7/00
Мітки: підвіска, штанги, обприскувача
Формула / Реферат:
Підвіска штанги обприскувача, яка складається з рами штанги, начіпної штанги, поперечини підвіски штанги, встановленої у рамі штанги з можливістю вертикального переміщення, гідроциліндра, прикріпленого до рами обприскувача і з'єднаного з поперечиною підвіски штанги, маятників, шарнірно з'єднаних з поперечиною підвіски штанги і начіпною штангою та з'єднаних між собою підпружиненою ланкою, яка відрізняється тим, що маятники виконані з різною...
Підвіска штанги обприскувача
Номер патенту: 11766
Опубліковано: 16.01.2006
Автори: Вікович Ігор Андрійович, Лаврівський Мар'ян Зіновійович, Дівеєв Іван Богданович, Дівеєв Богдан Михайлович, Висоцька Христина Анатолієвна
МПК: A01M 7/00
Мітки: штанги, обприскувача, підвіска
Формула / Реферат:
Підвіска штанги обприскувача, що має раму штанги, начіпну штангу, поперечину підвіски штанги, встановлену в рамі штанги з можливістю вертикального переміщення, маятники, шарнірно з'єднані з поперечиною підвіски штанги і начіпною штангою, яка відрізняється тим, що додатково містить повзунно-шатунний механізм, з'єднаний з поперечиною підвіски штанги, начіпною штангою та гідроамортизатором, прикріпленим до рами штанги.
Підвіска штанги обприскувача
Номер патенту: 61629
Опубліковано: 17.11.2003
Автори: Хом'як Василь Васильович, Дівеєв Богдан Михайлович, Вікович Ігор Андрійович
МПК: A01M 7/00
Мітки: підвіска, штанги, обприскувача
Формула / Реферат:
Підвіска штанги обприскувача, що містить начіпну штангу, повзун, з'єднаний з гідроциліндром і розміщений в рамці тримача штанги, маятники, шарнірно з'єднані з повзуном, яка відрізняється тим, що додатково містить листові ресори і амортизатори, при цьому листові ресори шарнірно з'єднані з маятниками, що встановлені з нахилом і нерухомо з'єднані з нижнім поясом начіпної штанги елементами кріплення, а амортизатори також встановлені з нахилом,...
