Спосіб вимірювання активної потужності за допомогою вимірювального комплексу, обладнаного вимірювальними трансформаторами
Номер патенту: 5538
Опубліковано: 15.03.2005
Автори: Катренко Григорій Миколайович, Квіцинський Анатолій Олександрович, Лях Володимир Васильович, Керніцький Микола Васильович, Копшин Володимир Володимирович
Формула / Реферат
Спосіб вимірювання активної потужності за допомогою вимірювального комплексу, що складається із сполучених з'єднувальними проводами вимірювальних трансформаторів струму та напруги і приладів вимірювання активної та реактивної потужностей (лічильників активної і реактивної енергії або багатофункціонального електронного лічильника електричної енергії, що здатний реєструвати активну та реактивну потужності),
який відрізняється тим, що вимірювання активної потужності здійснюють у такій послідовності: експериментально визначають обумовлені струмом споживача похибки вимірювальних приладів (основні похибки або характеристики навантаження); в робочих умовах використання експериментально визначають метрологічні характеристики трансформаторів струму; в робочих умовах використання експериментально визначають метрологічні характеристики трансформаторів напруги; в робочих умовах використання експериментально визначають втрати напруги у з'єднувальних проводах, здійснюють спостереження за показаннями вимірювальних приладів, а дійсна активна потужність обчислюють за формулами:
;
або
,
де ,
- відповідно показання приладів вимірювання активної та реактивної потужностей (різниці показань лічильників активної і реактивної енергії протягом години або багатофункціонального електронного лічильника електричної енергії, що здатний реєструвати активну та реактивну потужності);
,
- відповідно множники (ціни поділок) приладів вимірювання активної та реактивної потужностей;
kU, k - номінальні коефіцієнти трансформації вимірювальних трансформаторів струму та напруги;
- кутова похибка трансформатора напруги в робочих умовах його використання, хвилин;
- кутова похибка трансформатора струму в робочих умовах його використання, хвилин;
- похибка напруги трансформатора напруги в робочих умовах його використання, %;
- струмова похибка трансформатора струму в робочих умовах його використання, %;
- втрати напруги на ділянці кола від трансформатора напруги до вимірювальних приладів в робочих умовах використання, %;
,
- обумовлені струмом споживача похибки вимірювальних приладів (основні похибки або характеристики навантаження приладів вимірювання активної та реактивної потужностей (енергій) чи багатофункціонального електронного лічильника при вимірюванні активної і реактивної потужності відповідно), %;
- тангенс кута зсуву фаз між напругою та струмом в навантаженні.
Текст

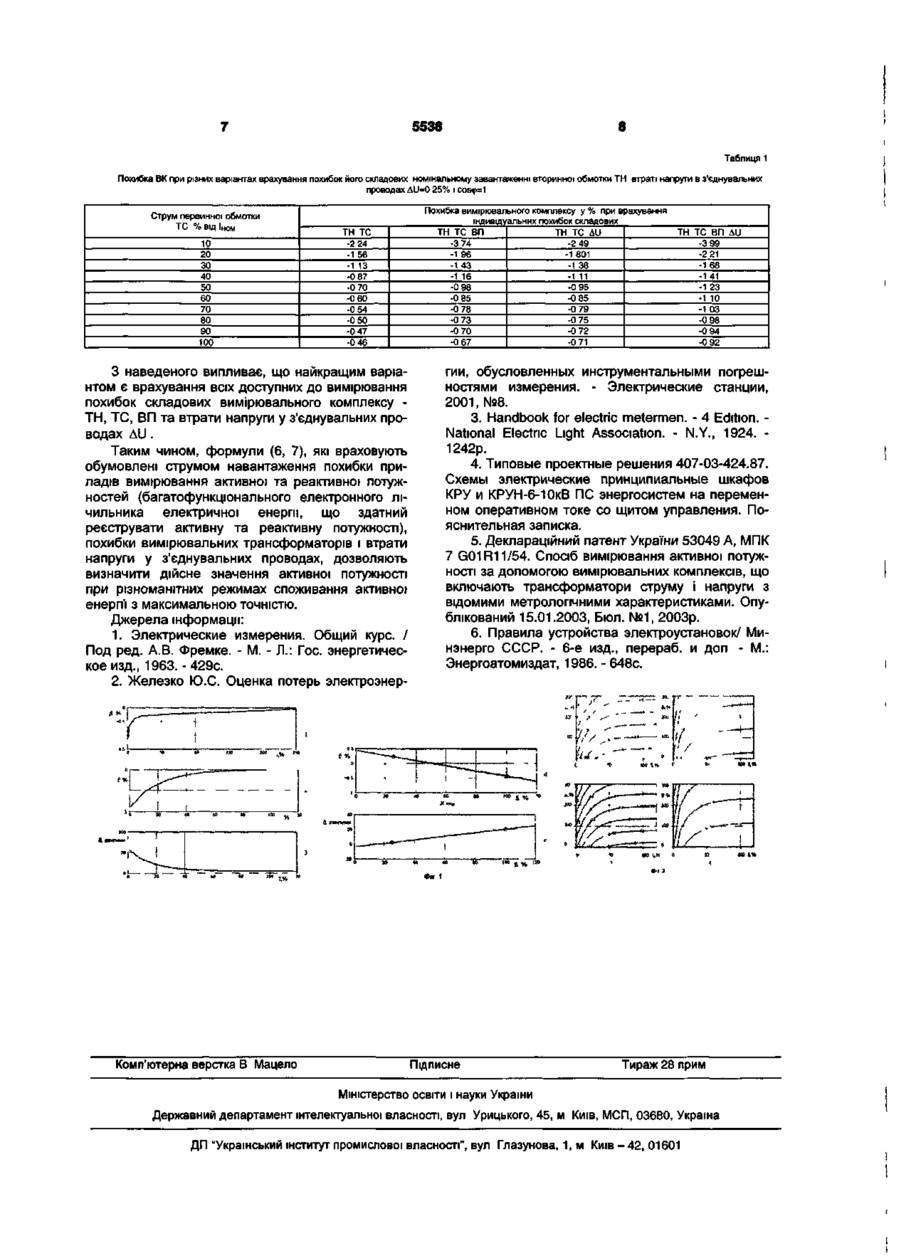

Спосіб вимірювання активної потужності за допомогою вимірювального комплексу, що складається із сполучених з'єднувальними проводами вимірювальних трансформаторів струму та напруги і приладів вимірювання активної та реактивної потужностей (лічильників активної і реактивної енергії або багатофункціонального електронного лічильника електричної енергії, що здатний реєструвати активну та реактивну потужності), який відрізняється тим, що вимірювання активної потужності здійснюють у такій послідовності: експериментально визначають обумовлені струмом споживача похибки вимірювальних приладів (основні похибки або характеристики навантаження); в робочих умовах використання експериментально визначають метрологічні характеристики трансформаторів струму; в робочих умовах використання експериментально визначають метрологічні характеристики трансформаторів напруги; в робочих умовах використання експериментально визначають втрати напруги у з'єднувальних проводах, здійснюють спостереження за показаннями вимірювальних приладів, а дійсна активна потужність обчислюють за формулами: 1 + 0,01|}p u ' де Np, N Q - відповідно показання приладів вимірювання активної та реактивної потужностей (різниці показань лічильників активної і реактивної енергії протягом години або багатофункціонального електронного лічильника електричної енергії, що здатний реєструвати активну та реактивну потужності); Мр, M Q - відповідно множники (ціни поділок) приладів вимірювання активної та реактивної потужностей; ки, к - номінальні коефіцієнти трансформації вимірювальних трансформаторів струму та напруги; би - кутова похибка трансформатора напруги в робочих умовах його використання, хвилин; 5| - кутова похибка трансформатора струму в робочих умовах його використання, хвилин; fy - похибка напруги трансформатора напруги в робочих умовах його використання, %; f| - струмова похибка трансформатора струму в робочих умовах його використання, %; AU - втрати напруги на ділянці кола від трансформатора напруги до вимірювальних приладів в робочих умовах використання, %; Рр , PQ - обумовлені струмом споживача похибки вимірювальних приладів (основні похибки або характеристики навантаження приладів вимірювання активної та реактивної потужностей (енергій) чи багатофункціонального електронного лічильника при вимірюванні активної і реактивної потужності відповідно), %; tgq> - тангенс кута зсуву фаз між напругою та струмом в навантаженні. або Корисна модель відноситься до вимірювальної техніки, а саме - до способів вимірювання активної потужності за допомогою вимірювального компле ксу, який складається із сполучених з єднувальними проводами вимірювальних трансформаторів струму та напруги і приладів вимірювання активної 00 со LO Ю 5538 Таблиця 1 Похибка ВК при різних варіантах врахування похибок його складових номінальному завантаженні вторинної обмотки ТН втраті напруги в з'єднувальних проводах AU=O 25% і coscp=1 Струм первинної обмотки ТС % від Іном 10 20 ЗО 40 50 60 70 80 90 100 ТН -2 -1 -1 -0 -0 -0 -0 -0 -0 -0 ТС 24 56 13 87 70 60 54 50 47 46 З наведеного випливає, що найкращим варіантом є врахування всіх доступних до вимірювання похибок складових вимірювального комплексу ТН, ТС, ВП та втрати напруги у з'єднувальних проводах AU . Таким чином, формули (6, 7), які враховують обумовлені струмом навантаження похибки приладів вимірювання активної та реактивної потужностей (багатофункціонального електронного лічильника електричної енергії, що здатний реєструвати активну та реактивну потужності), похибки вимірювальних трансформаторів і втрати напруги у з'єднувальних проводах, дозволяють визначити дійсне значення активної потужності при різноманітних режимах споживання активної енергії з максимальною точністю. Джерела інформації: 1. Электрические измерения. Общий курс. / Под ред. А.В. Фремке. - М. - Л.: Гос. энергетическое изд., 1963. -429с. 2. Железко Ю.С. Оценка потерь электроэнер Комп'ютерна верстка В Мацело Похибка вимірювального комплексу у % при врахування індивідуальних похибок складових ТН ТС ВП тн тс ди -3 74 -2 49 -1 96 -1 801 -143 -1 38 -1 11 -1 16 -0 98 -0 95 -0 85 -0 85 -0 79 -0 78 -0 75 -0 73 -0 72 -0 70 -0 71 -0 67 ТН ТС ВП AU -3 99 -2 21 -1 68 -1 41 -1 23 -1 10 -1 03 -0 98 -0 94 -0 92 гии, обусловленных инструментальными погрешностями измерения. - Электрические станции, 2001, №8. 3. Handbook for electric metermen. - 4 Edition. National Electric Light Association. - N.Y., 1924. 1242p. 4. Типовые проектные решения 407-03-424.87. Схемы электрические принципиальные шкафов КРУ и КРУН-6-10кВ ПС энергосистем на переменном оперативном токе со щитом управления. Пояснительная записка. 5. Деклараційний патент України 53049 А, МПК 7 G01R11/54. Спосіб вимірювання активної потужності за допомогою вимірювальних комплексів, що включають трансформатори струму і напруги з відомими метрологічними характеристиками. Опублікований 15.01.2003, Бюл. №1, 2003р. 6. Правила устройства электроустановок/ Минэнерго СССР. - 6-е изд., перераб. и доп - М.: Энергоатомиздат, 1986. - 648с. Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м К и ї в - 4 2 , 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for measuring active power by a set of measuring devices with measuring transformers
Автори англійськоюLiakh Volodymyr Vasyliovych
Назва патенту російськоюСпособ измерения активной мощности с помощью комплекта измерительных устройств с измерительными трансформаторами
Автори російськоюЛях Владимир Васильевич
МПК / Мітки
МПК: G01R 11/54
Мітки: вимірювання, активної, комплексу, трансформаторами, допомогою, потужності, вимірювального, вимірювальними, обладнаного, спосіб
