Пристрій вимірювання активного, реактивного, повного опорів, активної, реактивної та повної потужностей в електротехнічних системах

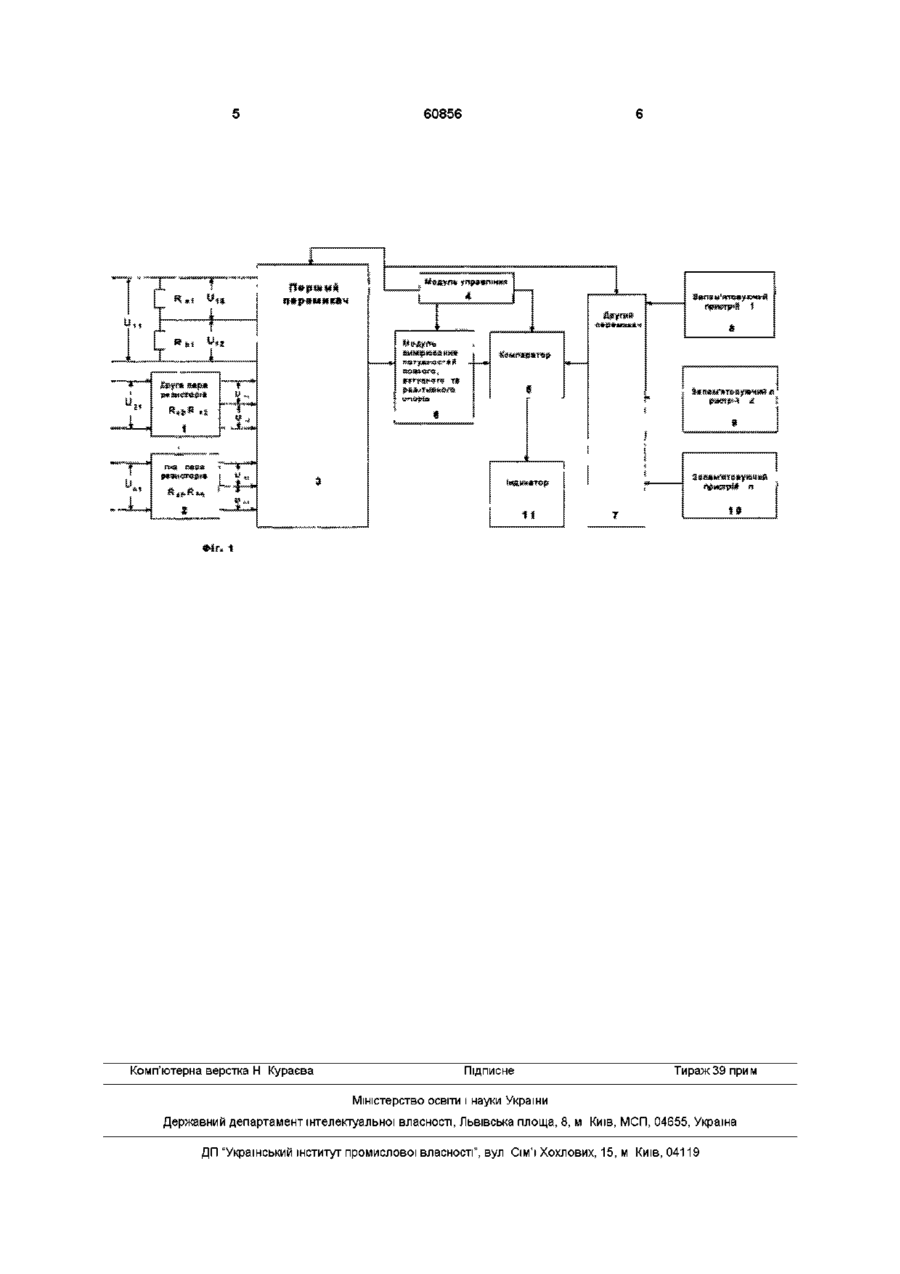

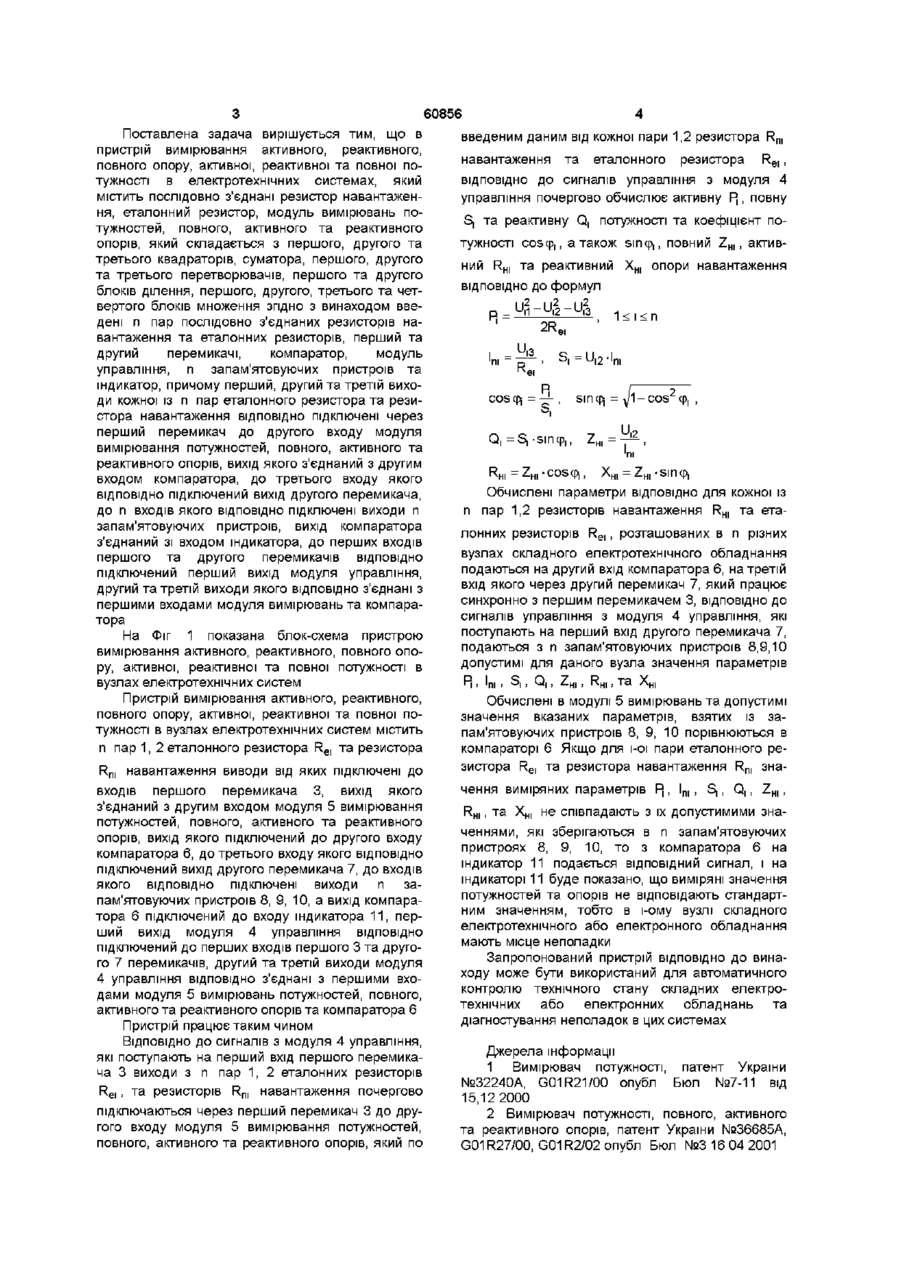

Пристрій вимірювання активного, реактивного, повного опорів, активної, реактивної та повної потужностей в електротехнічних системах, який містить послідовно з'єднані резистор навантаження, еталонний резистор, модуль вимірювань потужностей, повного, активного та реактивного опорів, який складається з першого, другого та третього квадраторів, суматора, першого, другого та третього перетворювачів, першого та другого блоків ділення, першого, другого, третього та четвертого блоків множення, який відрізняється тим, що в нього введені п пар послідовно з'єднаних резисторів навантаження та еталонних резисторів, перший та другий перемикачі, компаратор, модуль управління, п запам'ятовуючих пристроїв та індикатор, причому перший, другий та третій виходи кожної із п пар еталонного резистора та резистора навантаження ВІДПОВІДНО підключені через перший перемикач до другого входу модуля вимірювання потужностей, повного, активного та реактивного опорів, вихід якого з'єднаний з другим входом компаратора, до третього входу якого, ВІДПОВІДНО, підключений вихід другого перемикача, до п входів якого, ВІДПОВІДНО, підключені виходи п запам'ятовуючих пристроїв, вихід компаратора з'єднаний зі входом індикатора, до перших входів першого та другого перемикачів, ВІДПОВІДНО, підключений перший вихід модуля управління, другий та третій виходи якого, ВІДПОВІДНО, з'єднані з першими входами модуля вимірювань та компаратора Винахід відноситься до електровимірювальної техніки і може бути використаний в енергетиці та радіотехніці з метою автоматичного діагностування технічного стану складного електротехнічного та електронного обладнання Відомий вимірювач повної, активної та реактивної потужності та коефіцієнта потужності coscp [1], який складається із навантаження, еталонного резистора, першого, другого та третього квадраторів, першого, другого та третього перетворювачів, суматора, блока ділення, першого та другого блока множення та індикатора Недоліком цього вимірювача є те, що він не може вимірювати повний, активний та реактивний опір Відомий вимірювач потужності, повного активного та реактивного опорів [2], який містить послідовно з'єднані резистор навантаження, еталонний резистор, модуль вимірюваннь потужностей, повного, активного та реактивного опорів, який складається із першого, другого та третього квадраторів, суматора, першого, другого та третього перетворювачів, першого та другого блока ділення, першого, другого, третього та четвертого блоків множення Недоліком цього вимірювача є те, що він не може автоматично вимірювати та аналізувати вказані електротехнічні параметри в п точках складного електротехнічного та електронного обладнання В основу винаходу поставлена задача удосконалення вимірювача потужності, повного, активного та реактивного опору, який складається із резистора навантаження, еталонного резистора та модуля вимірювання потужностей, повного, активного та реактивного опорів шляхом введення п пар послідовно з'єднаних резисторів навантаження та еталонних резисторів, першого та другого перемикачів, компаратора, модуля управління, п запам'ятовуючих пристроїв та індикатора, що дозволило забезпечити автоматичне вимірювання та аналіз вказаних електричних параметрів в п вузлах електротехнічної системи (О ю 00 о (О 60856 Поставлена задача вирішується тим, що в пристрій вимірювання активного, реактивного, повного опору, активної, реактивної та повної потужності в електротехнічних системах, який містить послідовно з'єднані резистор навантаження, еталонний резистор, модуль вимірювань потужностей, повного, активного та реактивного опорів, який складається з першого, другого та третього квадраторів, суматора, першого, другого та третього перетворювачів, першого та другого блоків ділення, першого, другого, третього та четвертого блоків множення згідно з винаходом введені п пар послідовно з'єднаних резисторів навантаження та еталонних резисторів, перший та другий перемикачі, компаратор, модуль управління, п запам'ятовуючих пристроїв та індикатор, причому перший, другий та третій виходи кожної із п пар еталонного резистора та резистора навантаження ВІДПОВІДНО підключені через перший перемикач до другого входу модуля вимірювання потужностей, повного, активного та реактивного опорів, вихід якого з'єднаний з другим входом компаратора, до третього входу якого ВІДПОВІДНО підключений вихід другого перемикача, до п входів якого ВІДПОВІДНО підключені виходи п запам'ятовуючих пристроїв, вихід компаратора з'єднаний зі входом індикатора, до перших входів першого та другого перемикачів ВІДПОВІДНО підключений перший вихід модуля управління, другий та третій виходи якого ВІДПОВІДНО з'єднані з першими входами модуля вимірювань та компаратора На Фіг 1 показана блок-схема пристрою вимірювання активного, реактивного, повного опору, активної, реактивної та повної потужності в вузлах електротехнічних систем Пристрій вимірювання активного, реактивного, повного опору, активної, реактивної та повної потужності в вузлах електротехнічних систем містить п пар 1, 2 еталонного резистора Re, та резистора Rn, навантаження виводи від яких підключені до входів першого перемикача 3, вихід якого з'єднаний з другим входом модуля 5 вимірювання потужностей, повного, активного та реактивного опорів, вихід якого підключений до другого входу компаратора 6, до третього входу якого ВІДПОВІДНО підключений вихід другого перемикача 7, до входів якого ВІДПОВІДНО підключені виходи п запам'ятовуючих пристроїв 8, 9, 10, а вихід компаратора 6 підключений до входу індикатора 11, перший вихід модуля 4 управління ВІДПОВІДНО підключений до перших входів першого 3 та другого 7 перемикачів, другий та третій виходи модуля 4 управління ВІДПОВІДНО з'єднані з першими входами модуля 5 вимірювань потужностей, повного, активного та реактивного опорів та компаратора 6 Пристрій працює таким чином ВІДПОВІДНО ДО сигналів з модуля 4 управління, які поступають на перший вхід першого перемикача 3 виходи з п пар 1, 2 еталонних резисторів Re,, та резисторів Rn, навантаження почергово підключаються через перший перемикач 3 до другого входу модуля 5 вимірювання потужностей, повного, активного та реактивного опорів, який по 4 введеним даним від кожної пари 1,2 резистора Rn, навантаження та еталонного резистора Re,, ВІДПОВІДНО до сигналів управління з модуля 4 управління почергово обчислює активну Fj, повну S, та реактивну Q, потужності та коефіцієнт потужності coscpi, а також sin ф,, повний Z H ,, активний RH, та реактивний Хн, опори навантаження ВІДПОВІДНО до формул 2 R= uS-u, 2-uj| 2R£ 1 < і
