Спосіб вимірювання активної енергії за допомогою вимірювальних комплексів, що включають трансформатори струму і напруги з відомими метрологічними характеристиками

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 53906

Опубліковано: 17.02.2003

Автори: Квіцинський Анатолій Олександрович, Бебко Валентин Григорович, Керніцький Микола Васильович

Завантажити PDF файл.

Формула / Реферат

експериментально визначають залежності фазових і амплітудних похибок трансформаторів струму від струму їх первинних обмоток або виконують інтерполяцію цих залежностей за результатами заводських випробувань;

експериментально визначають залежності фазових і амплітудних похибок трансформатора напруги від завантаження його вторинних кіл або виконують інтерполяцію цих залежностей за результатами випробувань;

вимірюють завантаження вторинних кіл трансформатора напруги ;

в комплекс для вимірювання спожитої активної енергії, який складається з вимірювальних трансформаторів і приладу для вимірювання активної потужності (енергії), вмикають прилад для вимірювання реактивної потужності (енергії);

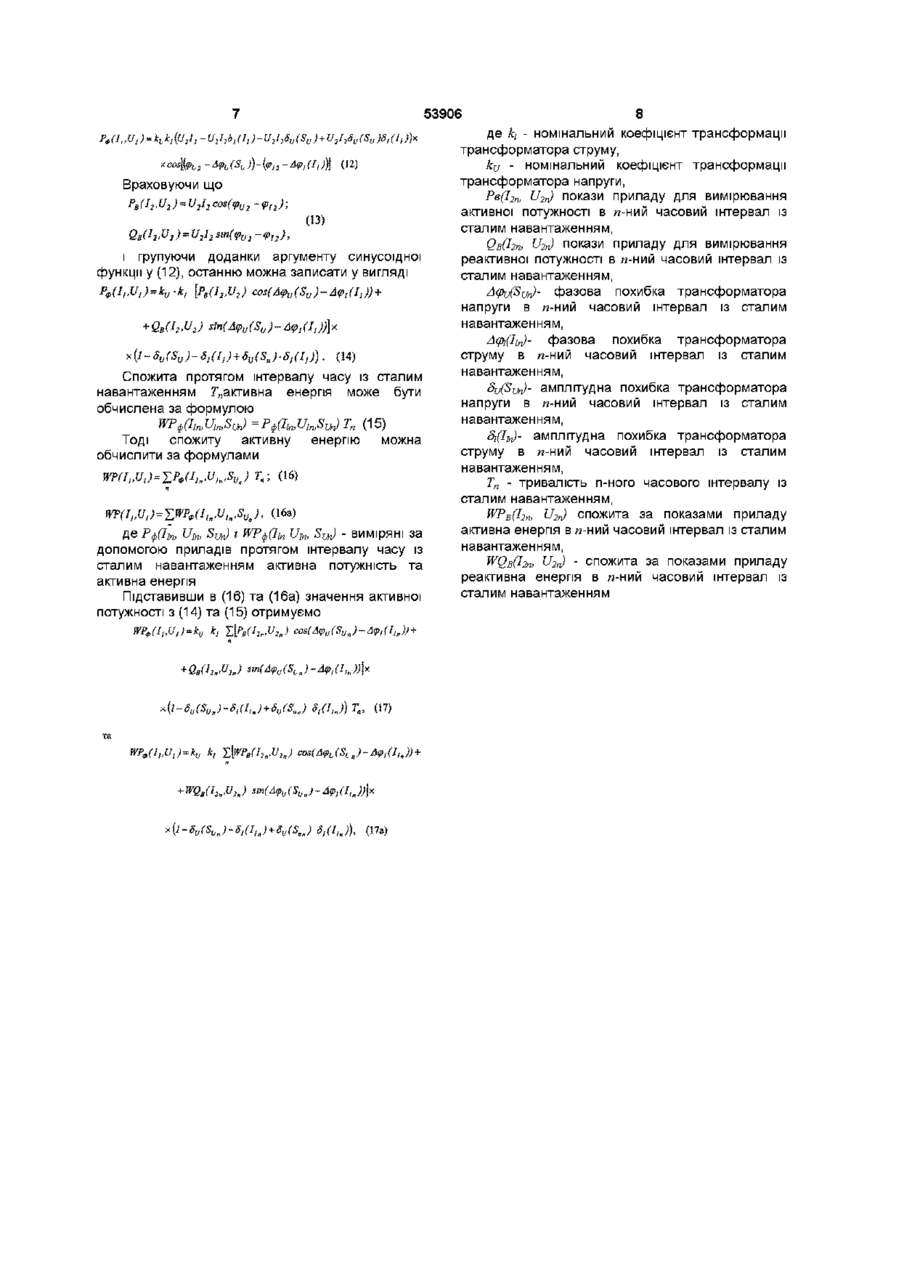

виконують вимірювання активної і реактивної потужностей (активної і реактивної енергій) у колі за допомогою увімкнених приладів, а фактичну спожиту активну енергію обчислюють за формулами:

або

де kI - номінальний коефіцієнт трансформації трансформатора струму;

kU - номінальний коефіцієнт трансформації трансформатора напруги;

РB(І2n, U2n) - покази приладу для вимірювання активної потужності в n-ний часовий інтервал;

QB(I2n, U2n) - покази приладу для вимірювання реактивної потужності в n-ний часовий інтервал;

- фазова похибка трансформатора напруги потужності в n-ний часовий інтервал;

- фазова похибка трансформатора струму потужності в n-ний часовий інтервал;

- амплітудна похибка трансформатора напруги потужності в n-ний часовий інтервал;

- амплітудна похибка трансформатора струму потужності в n-ний часовий інтервал;

Тn - тривалість n-ного часового інтервалу із сталим навантаженням;

- спожита за показами приладу активна енергія в n – ний часовий інтервал із сталим навантаженням;

- спожита за показами приладу реактивна енергія в n – ний часовий інтервал із сталим навантаженням.

Текст

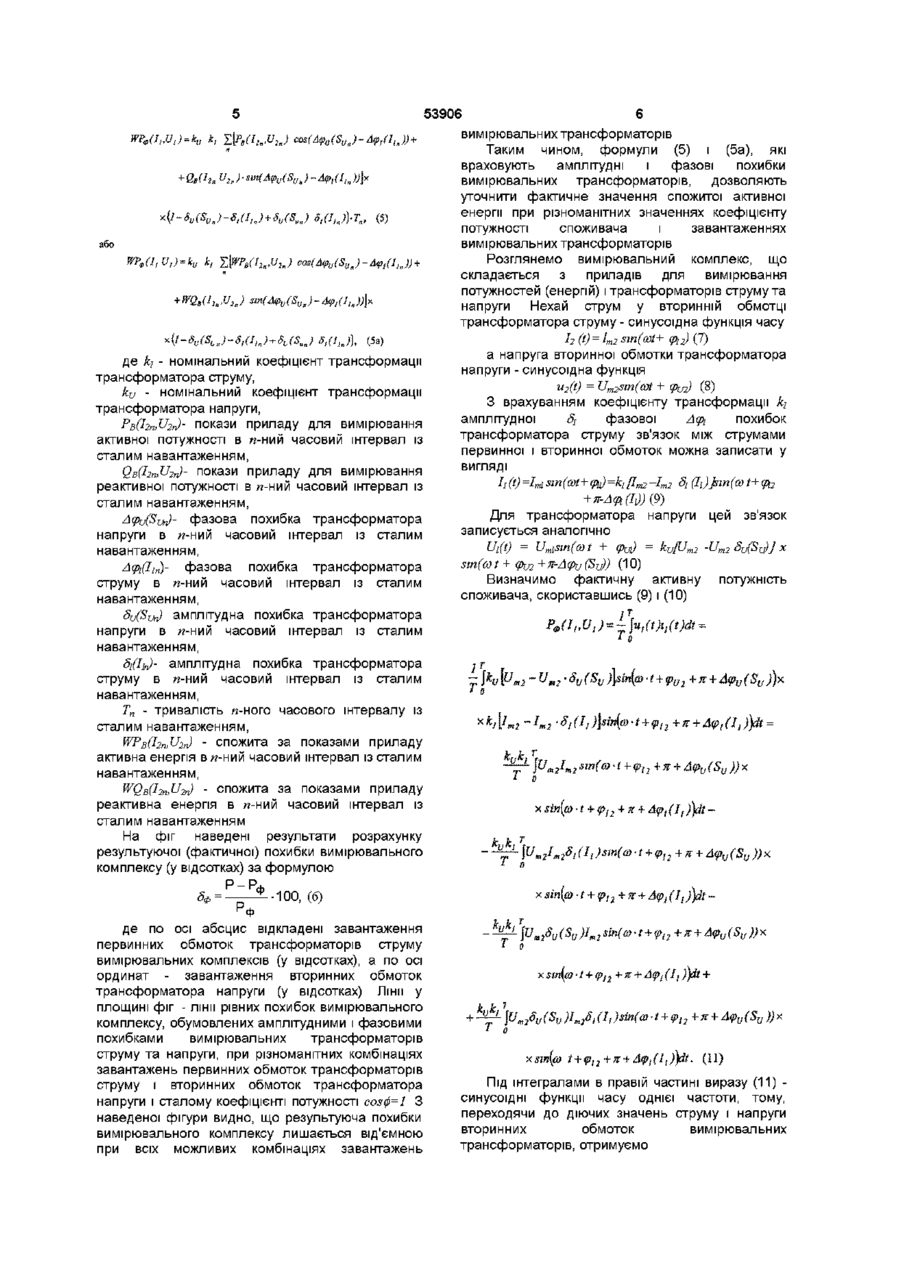

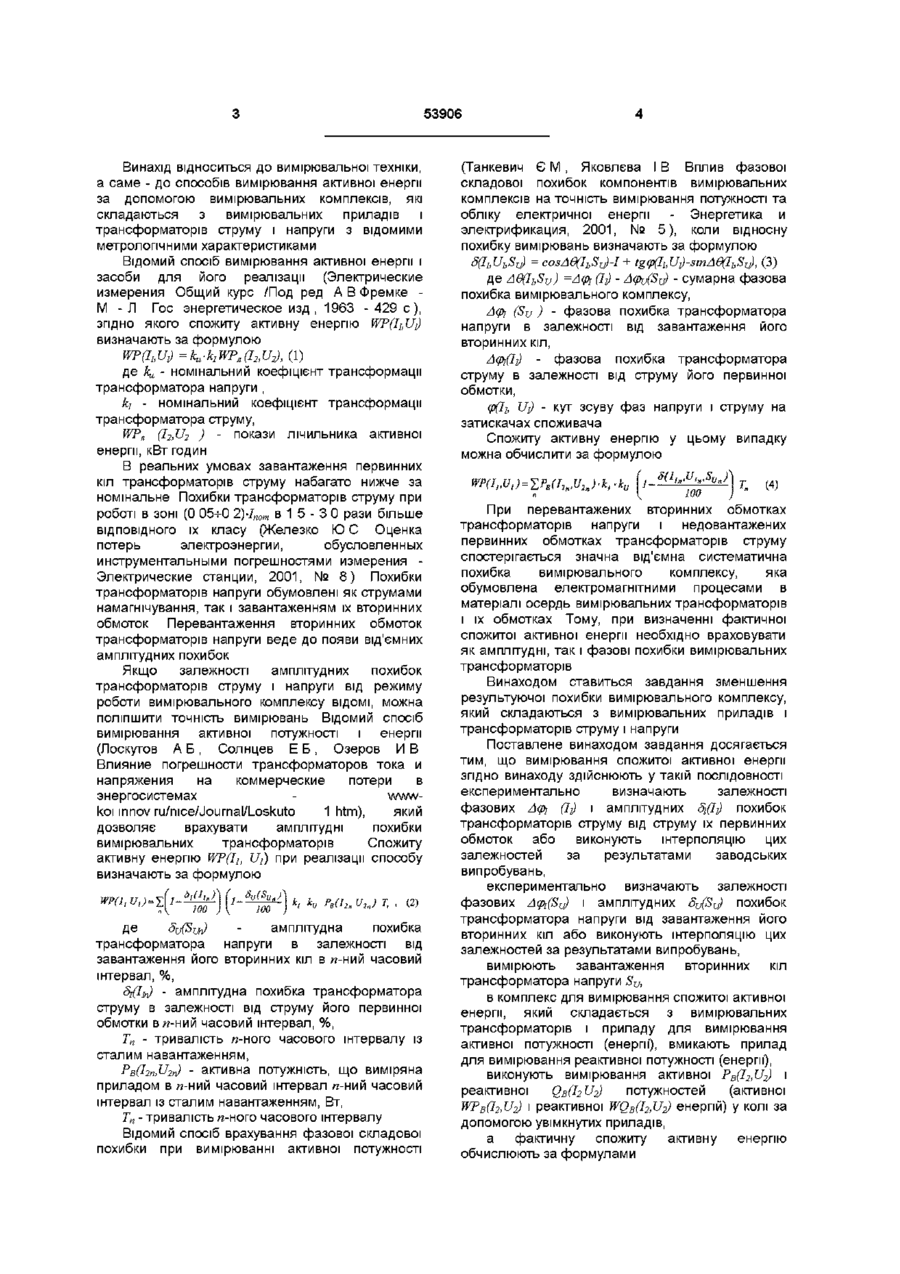

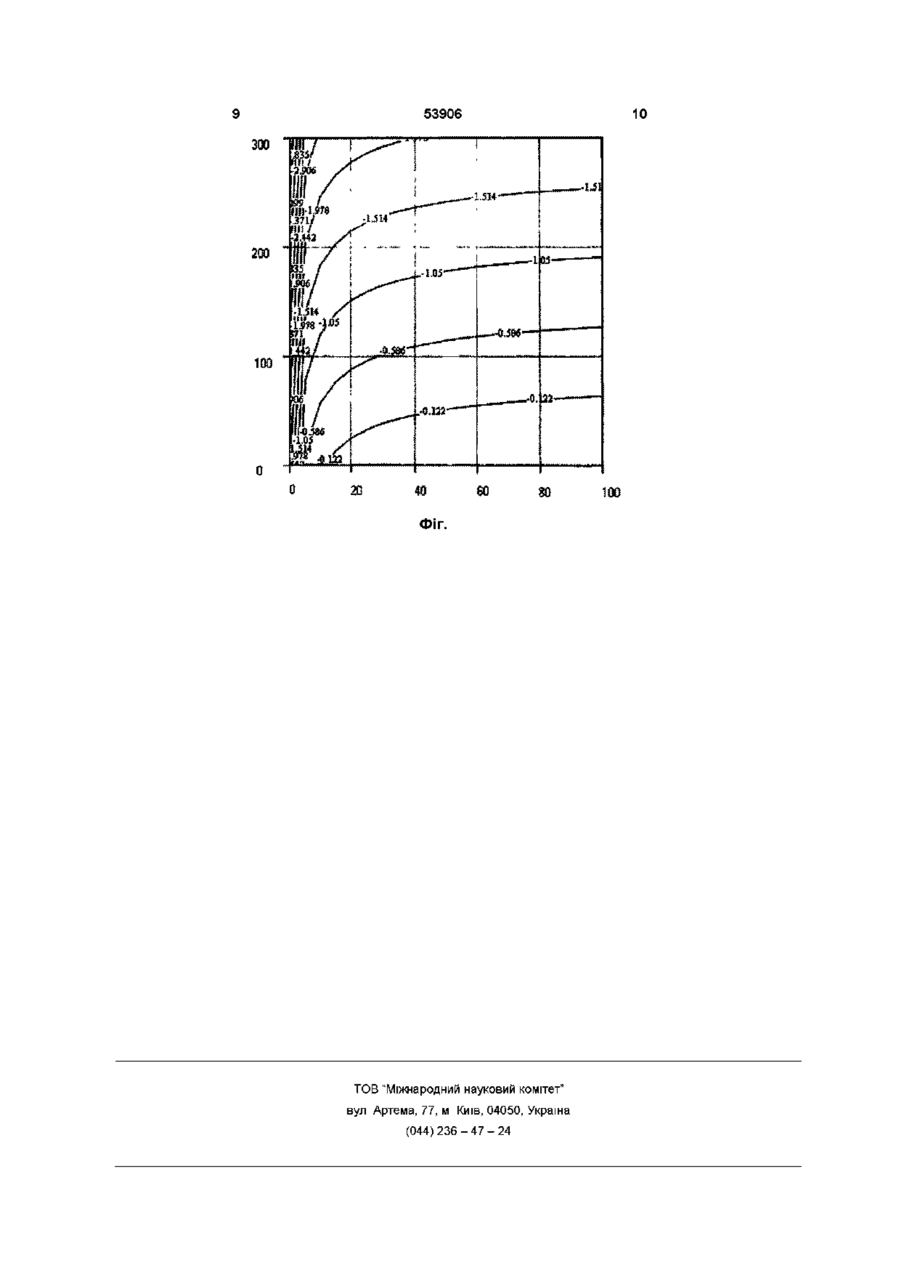

Спосіб вимірювання активної енергії за допомогою вимірювального комплексу, що складається з приладу для вимірювання активної потужності (енергії) і вимірювальних трансформаторів струму та напруги, який відрізняється тим, що вимірювання здійснюють у такій ПОСЛІДОВНОСТІ експериментально визначають залежності фазових Agtjfl^) і амплітудних 3,(1^ похибок трансформаторів струму від струму їх первинних обмоток або виконують інтерполяцію цих залежностей за результатами заводських випробувань, експериментально визначають залежності фазових AtpjCSjj) і амплітудних SV(SV) похибок трансформатора напруги від завантаження його вторинних кіл або виконують інтерполяцію цих залежностей за результатами випробувань, вимірюють завантаження вторинних кіл трансформатора напруги STJ, в комплекс для вимірювання спожитої активної енергії, який складається з вимірювальних трансформаторів і приладу для вимірювання активної потужності (енергії), вмикають прилад для вимірювання реактивної потужності (енергії), виконують реактивної вимірювання QB(IZ,UZ) активної PB(I2,U2) потужностей і (активної WPB(IZ,UZ) і реактивної WQB(IZ,UZ) енергій) у колі за допомогою увімкнених приладів, а фактичну спожиту активну енергію обчислюють за формулами або ku-k!J][WPB(IZn,UZn)-cos(A

Дивитися

Додаткова інформація

Назва патенту англійською

Method for measuring consumed active electric power by an active energy meter containing a current transformer and a voltage transformer with known metrological characteristics

Назва патенту російською

Способ измерения потребляемой активной электрической энергии с помощью прибора, содержащего транформаторы тока и напряжения с известными метрологическими характеристиками

МПК / Мітки

МПК: G01R 11/48, G01R 11/54

Мітки: включають, відомими, метрологічними, вимірювання, вимірювальних, активної, напруги, характеристиками, струму, комплексів, трансформаторі, спосіб, енергії, допомогою
