Спосіб отримання луб’яного волокна

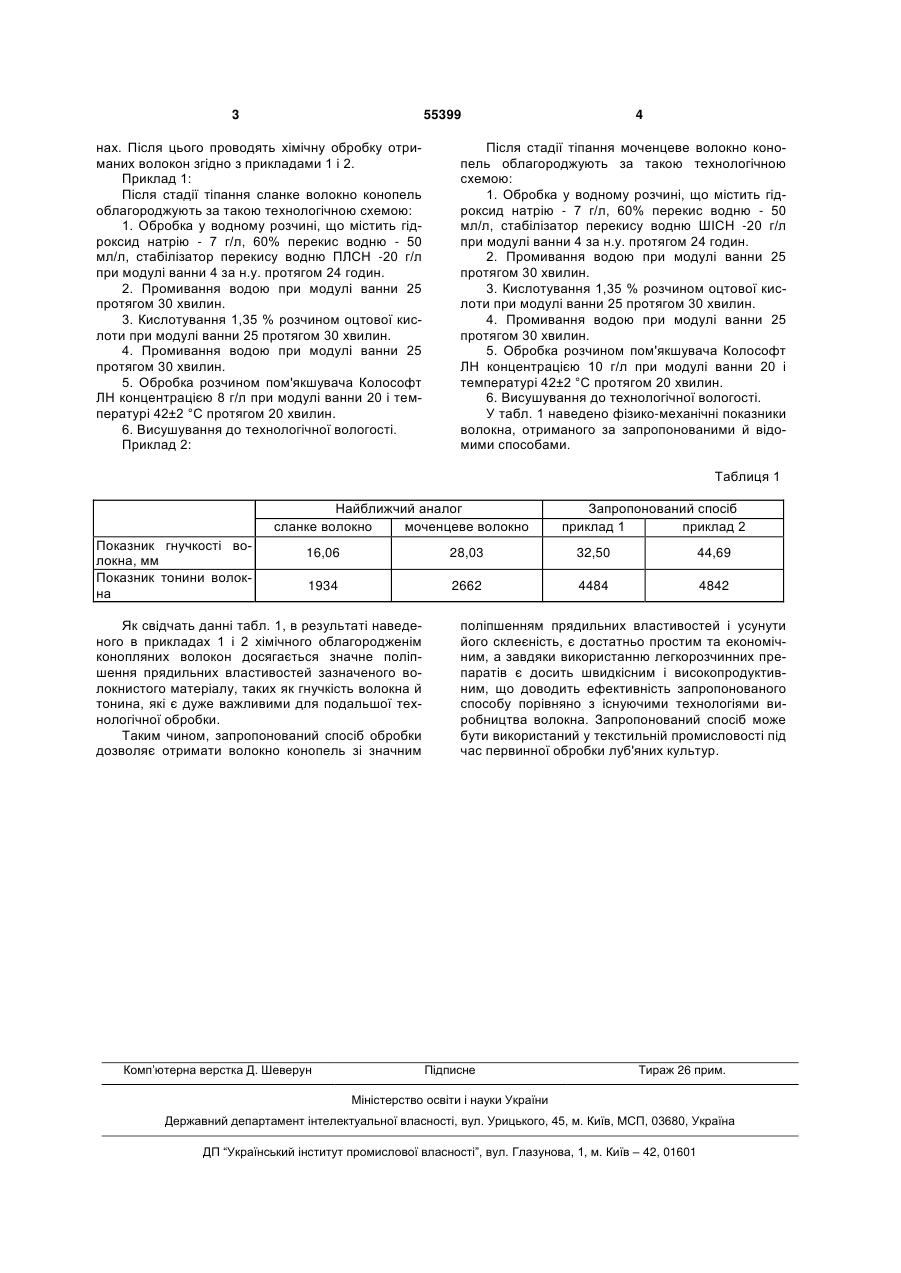

Спосіб отримання луб'яного волокна, що включає біологічну обробку стебел конопель і подальше сушіння та механічну обробку одержаної 3 55399 нах. Після цього проводять хімічну обробку отриманих волокон згідно з прикладами 1 і 2. Приклад 1: Після стадії тіпання сланке волокно конопель облагороджують за такою технологічною схемою: 1. Обробка у водному розчині, що містить гідроксид натрію - 7 г/л, 60% перекис водню - 50 мл/л, стабілізатор перекису водню ПЛСН -20 г/л при модулі ванни 4 за н.у. протягом 24 годин. 2. Промивання водою при модулі ванни 25 протягом 30 хвилин. 3. Кислотування 1,35 % розчином оцтової кислоти при модулі ванни 25 протягом 30 хвилин. 4. Промивання водою при модулі ванни 25 протягом 30 хвилин. 5. Обробка розчином пом'якшувача Колософт ЛН концентрацією 8 г/л при модулі ванни 20 і температурі 42±2 °С протягом 20 хвилин. 6. Висушування до технологічної вологості. Приклад 2: 4 Після стадії тіпання моченцеве волокно конопель облагороджують за такою технологічною схемою: 1. Обробка у водному розчині, що містить гідроксид натрію - 7 г/л, 60% перекис водню - 50 мл/л, стабілізатор перекису водню ШІСН -20 г/л при модулі ванни 4 за н.у. протягом 24 годин. 2. Промивання водою при модулі ванни 25 протягом 30 хвилин. 3. Кислотування 1,35 % розчином оцтової кислоти при модулі ванни 25 протягом 30 хвилин. 4. Промивання водою при модулі ванни 25 протягом 30 хвилин. 5. Обробка розчином пом'якшувача Колософт ЛН концентрацією 10 г/л при модулі ванни 20 і температурі 42±2 °С протягом 20 хвилин. 6. Висушування до технологічної вологості. У табл. 1 наведено фізико-механічні показники волокна, отриманого за запропонованими й відомими способами. Таблиця 1 Найближчий аналог сланке волокно моченцеве волокно Показник гнучкості волокна, мм Показник тонини волокна Запропонований спосіб приклад 1 приклад 2 16,06 28,03 32,50 44,69 1934 2662 4484 4842 Як свідчать данні табл. 1, в результаті наведеного в прикладах 1 і 2 хімічного облагородженім конопляних волокон досягається значне поліпшення прядильних властивостей зазначеного волокнистого матеріалу, таких як гнучкість волокна й тонина, які є дуже важливими для подальшої технологічної обробки. Таким чином, запропонований спосіб обробки дозволяє отримати волокно конопель зі значним Комп’ютерна верстка Д. Шеверун поліпшенням прядильних властивостей і усунути його склеєність, є достатньо простим та економічним, а завдяки використанню легкорозчинних препаратів є досить швидкісним і високопродуктивним, що доводить ефективність запропонованого способу порівняно з існуючими технологіями виробництва волокна. Запропонований спосіб може бути використаний у текстильній промисловості під час первинної обробки луб'яних культур. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
