Хибна ціль

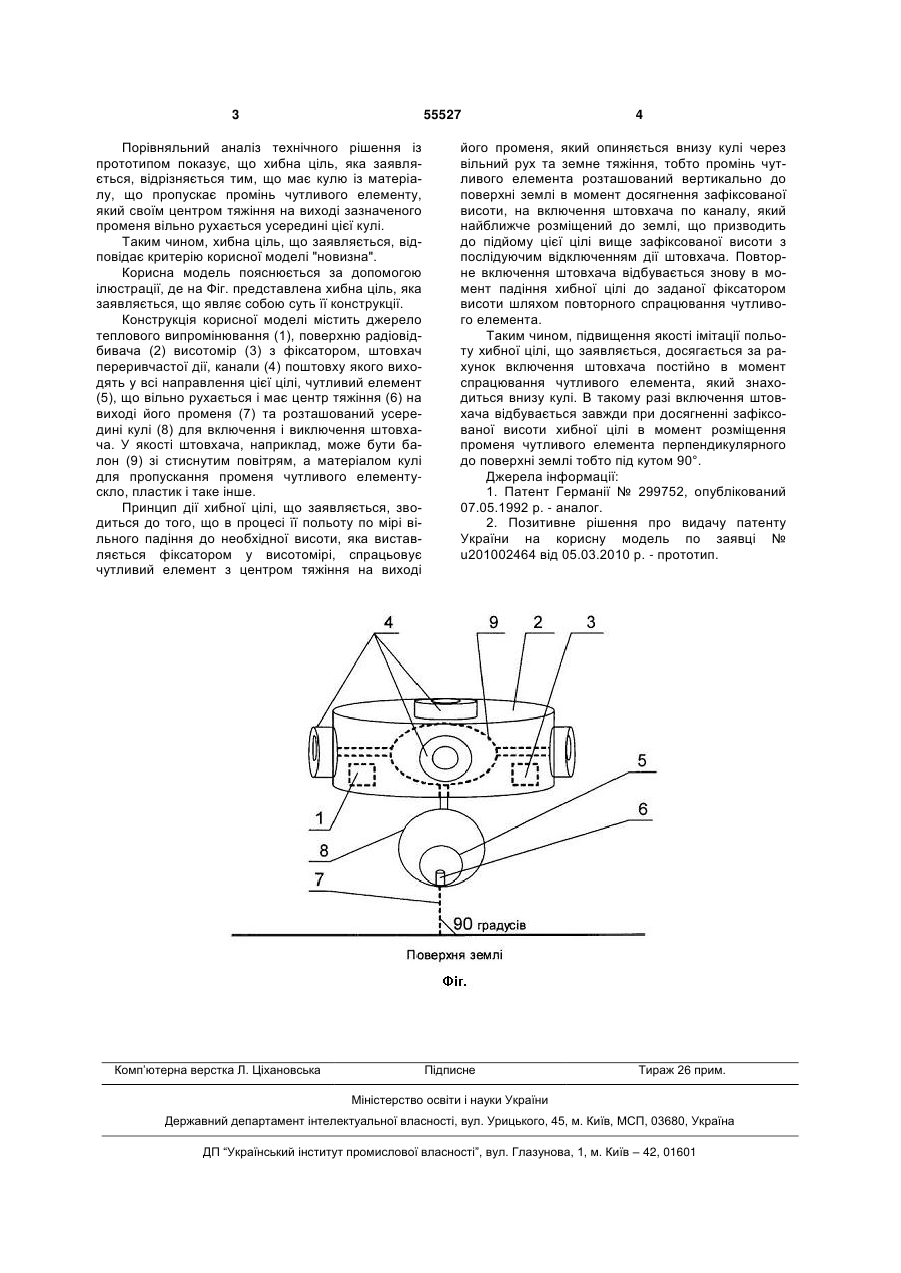

Хибна ціль, що містить джерело теплового випромінювання, поверхню радіовідбивача, висотомір з фіксатором, штовхач переривчастої дії, чутливий елемент включення та виключення останнього і функціонально з'єднаного зі зазначеним висотоміром, яка відрізняється тим, що має кулю із матеріалу, що пропускає промінь чутливого елемента, який своїм центром тяжіння на виході зазначеного променя вільно рухається усередині цієї кулі. (19) (21) u201009406 (22) 27.07.2010 (24) 10.12.2010 (46) 10.12.2010, Бюл.№ 23, 2010 р. (72) ВАКАРЕНКО АНАТОЛІЙ ВОЛОДИМИРОВИЧ, ГОЛУБ ВАЛЕНТИН АНТОНОВИЧ, КРИЛОВ ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, МИТЯЙ РУСЛАН ІГОРОВИЧ (73) ВАКАРЕНКО АНАТОЛІЙ ВОЛОДИМИРОВИЧ, ГОЛУБ ВАЛЕНТИН АНТОНОВИЧ, КРИЛОВ ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, МИТЯЙ РУСЛАН ІГОРОВИЧ 3 55527 Порівняльний аналіз технічного рішення із прототипом показує, що хибна ціль, яка заявляється, відрізняється тим, що має кулю із матеріалу, що пропускає промінь чутливого елементу, який своїм центром тяжіння на виході зазначеного променя вільно рухається усередині цієї кулі. Таким чином, хибна ціль, що заявляється, відповідає критерію корисної моделі "новизна". Корисна модель пояснюється за допомогою ілюстрації, де на Фіг. представлена хибна ціль, яка заявляється, що являє собою суть її конструкції. Конструкція корисної моделі містить джерело теплового випромінювання (1), поверхню радіовідбивача (2) висотомір (3) з фіксатором, штовхач переривчастої дії, канали (4) поштовху якого виходять у всі направлення цієї цілі, чутливий елемент (5), що вільно рухається і має центр тяжіння (6) на виході його променя (7) та розташований усередині кулі (8) для включення і виключення штовхача. У якості штовхача, наприклад, може бути балон (9) зі стиснутим повітрям, а матеріалом кулі для пропускання променя чутливого елементускло, пластик і таке інше. Принцип дії хибної цілі, що заявляється, зводиться до того, що в процесі її польоту по мірі вільного падіння до необхідної висоти, яка виставляється фіксатором у висотомірі, спрацьовує чутливий елемент з центром тяжіння на виході Комп’ютерна верстка Л. Ціхановська 4 його променя, який опиняється внизу кулі через вільний рух та земне тяжіння, тобто промінь чутливого елемента розташований вертикально до поверхні землі в момент досягнення зафіксованої висоти, на включення штовхача по каналу, який найближче розміщений до землі, що призводить до підйому цієї цілі вище зафіксованої висоти з послідуючим відключенням дії штовхача. Повторне включення штовхача відбувається знову в момент падіння хибної цілі до заданої фіксатором висоти шляхом повторного спрацювання чутливого елемента. Таким чином, підвищення якості імітації польоту хибної цілі, що заявляється, досягається за рахунок включення штовхача постійно в момент спрацювання чутливого елемента, який знаходиться внизу кулі. В такому разі включення штовхача відбувається завжди при досягненні зафіксованої висоти хибної цілі в момент розміщення променя чутливого елемента перпендикулярного до поверхні землі тобто під кутом 90°. Джерела інформації: 1. Патент Германії № 299752, опублікований 07.05.1992 р. - аналог. 2. Позитивне рішення про видачу патенту України на корисну модель по заявці № u201002464 від 05.03.2010 p. - прототип. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
