Радіолокаційна хибна ціль

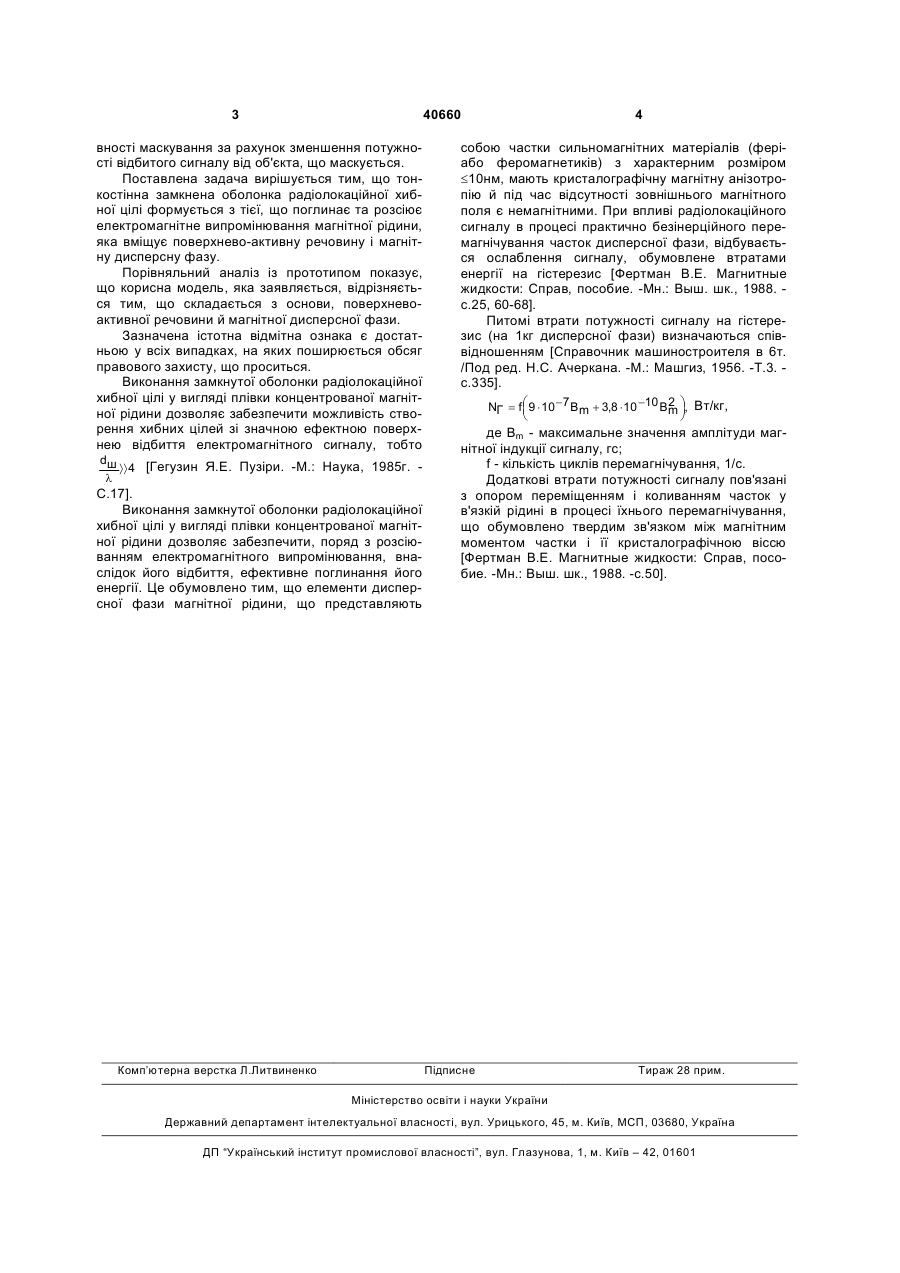

Радіолокаційна хибна ціль у формі заповненої газом замкнутої тонкостінної оболонки, що відбиває сигнал, яка відрізняється тим, що її оболонка виконана з концентрованої магнітної рідини, що складається з водяної основи, поверхневоактивної речовини й магнітної дисперсної фази. (19) (21) u200811778 (22) 03.10.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) СВИРИДЕНКО МИКОЛА ФЕДОРОВИЧ, UA, ЗАВОЛОКА ОЛЕКСАНДР МИКОЛАЙОВИЧ, UA, ПИЛИПЕНКО ОЛЕГ ВІКТОРОВИЧ, UA, КОВАЛЬОВ БОРИС ОЛЕКСАНДРОВИЧ, UA 3 40660 вності маскування за рахунок зменшення потужності відбитого сигналу від об'єкта, що маскується. Поставлена задача вирішується тим, що тонкостінна замкнена оболонка радіолокаційної хибної цілі формується з тієї, що поглинає та розсіює електромагнітне випромінювання магнітної рідини, яка вміщує поверхнево-активну речовину і магнітну дисперсну фазу. Порівняльний аналіз із прототипом показує, що корисна модель, яка заявляється, відрізняється тим, що складається з основи, поверхневоактивної речовини й магнітної дисперсної фази. Зазначена істотна відмітна ознака є достатньою у всіх випадках, на яких поширюється обсяг правового захисту, що проситься. Виконання замкнутої оболонки радіолокаційної хибної цілі у вигляді плівки концентрованої магнітної рідини дозволяє забезпечити можливість створення хибних цілей зі значною ефектною поверхнею відбиття електромагнітного сигналу, тобто dш ññ 4 [Гегузин Я.Е. Пузіри. -М.: Наука, 1985г. l С.17]. Виконання замкнутої оболонки радіолокаційної хибної цілі у вигляді плівки концентрованої магнітної рідини дозволяє забезпечити, поряд з розсіюванням електромагнітного випромінювання, внаслідок його відбиття, ефективне поглинання його енергії. Це обумовлено тим, що елементи дисперсної фази магнітної рідини, що представляють Комп’ютерна верстка Л.Литвиненко 4 собою частки сильномагнітних матеріалів (феріабо феромагнетиків) з характерним розміром £10нм, мають кристалографічну магнітну анізотропію й під час відсутності зовнішнього магнітного поля є немагнітними. При впливі радіолокаційного сигналу в процесі практично безінерційного перемагнічування часток дисперсної фази, відбувається ослаблення сигналу, обумовлене втратами енергії на гістерезис [Фертман В.Е. Магнитные жидкости: Справ, пособие. -Мн.: Выш. шк., 1988. с.25, 60-68]. Питомі втрати потужності сигналу на гістерезис (на 1кг дисперсної фази) визначаються співвідношенням [Справочник машиностроителя в 6т. /Под ред. Н.С. Ачеркана. -М.: Машгиз, 1956. -Т.3. с.335]. 2 NГ = f æ 9 × 10 -7 В m + 3,8 × 10 -10 Вm ö, Вт/кг, ç ÷ è ø де Вm - максимальне значення амплітуди магнітної індукції сигналу, гс; f - кількість циклів перемагнічування, 1/с. Додаткові втрати потужності сигналу пов'язані з опором переміщенням і коливанням часток у в'язкій рідині в процесі їхнього перемагнічування, що обумовлено твердим зв'язком між магнітним моментом частки і її кристалографічною віссю [Фертман В.Е. Магнитные жидкости: Справ, пособие. -Мн.: Выш. шк., 1988. -с.50]. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
